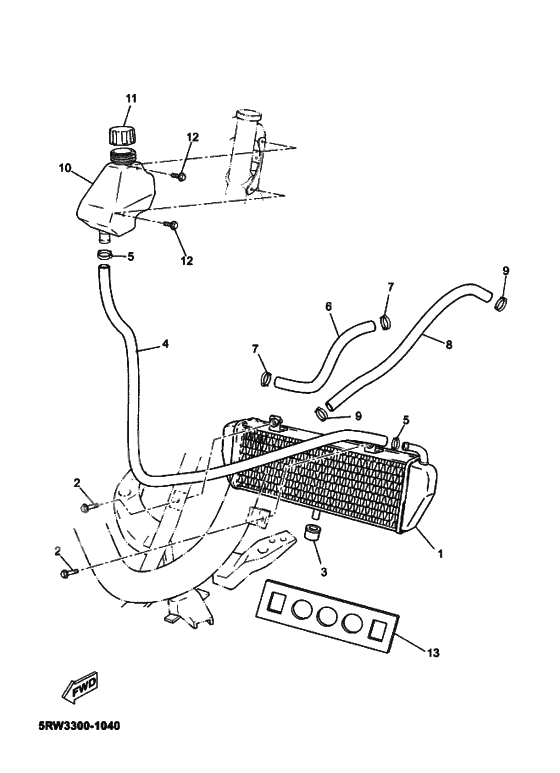

Radiator & hose

Radiator & hose

X

Radiator assy (Ref #1)

1

Part #2AD-E2460-00-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #95817-06016-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #90480-20X00-00

VIEW IN LIST

X

Hose 1 (Ref #4)

4

Part #5RW-E243A-00-00

VIEW IN LIST

X

Зажим шланга (Ref #5)

5

Part #90450-18X00-00

VIEW IN LIST

X

Зажим шланга (Ref #5)

5

Part #90450-18X00-00

VIEW IN LIST

X

Зажим шланга (Ref #5)

5

Part #90450-18X00-00

VIEW IN LIST

X

Зажим шланга (Ref #5)

5

Part #90450-18X00-00

VIEW IN LIST

X

Hose 2 (Ref #6)

6

Part #5RW-E243E-00-00

VIEW IN LIST

X

Зажим шланга (Ref #7)

7

Part #90450-25X00-00

VIEW IN LIST

X

Зажим шланга (Ref #7)

7

Part #90450-25X00-00

VIEW IN LIST

X

Зажим шланга (Ref #7)

7

Part #90450-25X00-00

VIEW IN LIST

X

Зажим шланга (Ref #7)

7

Part #90450-25X00-00

VIEW IN LIST

X

Hose,3 (Ref #8)

8

Part #5RW-E243F-00-00

VIEW IN LIST

X

Зажим шланга (Ref #9)

9

Part #90450-22X01-00

VIEW IN LIST

X

Зажим шланга (Ref #9)

9

Part #90450-22X01-00

VIEW IN LIST

X

Зажим шланга (Ref #9)

9

Part #90450-22X01-00

VIEW IN LIST

X

Зажим шланга (Ref #9)

9

Part #90450-22X01-00

VIEW IN LIST

X

Tank, Recovery (Ref #10)

10

Part #5RW-F1871-00-00

VIEW IN LIST

X

Cap, Water (Ref #11)

11

Part #5RW-E2567-00-00

VIEW IN LIST

X

Болт с шайбой (Ref #12)

12

Part #90119-06X02-00

VIEW IN LIST

X

Болт с шайбой (Ref #12)

12

Part #90119-06X02-00

VIEW IN LIST

X

Болт с шайбой (Ref #12)

12

Part #90119-06X02-00

VIEW IN LIST

X

Болт с шайбой (Ref #12)

12

Part #90119-06X02-00

VIEW IN LIST

X

BAND (Ref #13)

13

Part #5RW-F1646-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2AD-E2460-00-00

  Radiator assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5RW-E2460-00-00

  Radiator assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 2AD-E2460-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  95817-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  9580M-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90480-20X00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5RW-E243A-00-00

  Hose 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90450-18X00-00

  Зажим шланга

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5RW-E243E-00-00

  Hose 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90450-25X00-00

  Зажим шланга

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5RW-E243F-00-00

  Hose,3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90450-22X01-00

  Зажим шланга

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5RW-F1871-00-00

  Tank, Recovery

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5RW-E2567-00-00

  Cap, Water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90119-06X02-00

  Болт с шайбой

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5RW-F1646-00-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
