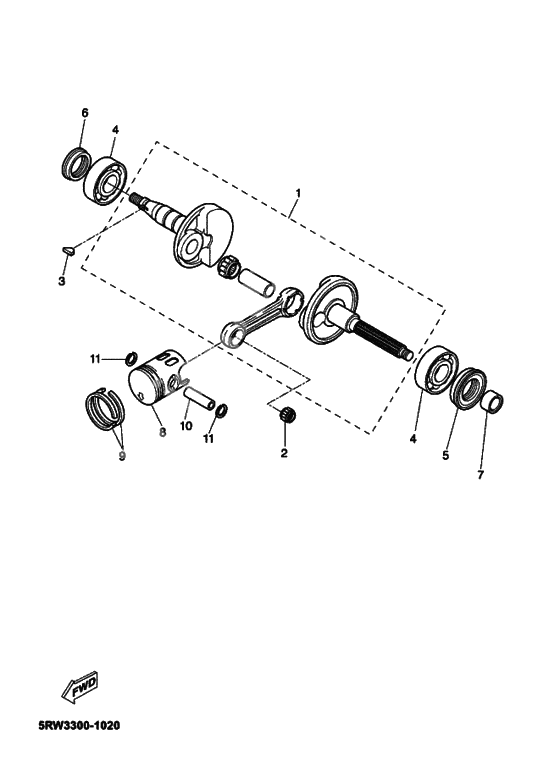

Crankshaft piston

Crankshaft piston

X

Вал коленчатый (Ref #1)

1

Part #5RN-E1400-11-00

VIEW IN LIST

X

Подшипник поршевого пальца (Ref #2)

2

Part #93310-210X4-00

VIEW IN LIST

X

Шпонка (Ref #3)

3

Part #90280-03X00-00

VIEW IN LIST

X

Подшипник (Ref #4)

4

Part #933-06204-XK-00

VIEW IN LIST

X

Подшипник (Ref #4)

4

Part #933-06204-XK-00

VIEW IN LIST

X

Подшипник (Ref #4)

4

Part #933-06204-XK-00

VIEW IN LIST

X

Подшипник (Ref #4)

4

Part #933-06204-XK-00

VIEW IN LIST

X

Oil seal (Ref #5)

5

Part #93102-20371-00

VIEW IN LIST

X

Oil seal (Ref #6)

6

Part #93101-20138-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-156U0-00

VIEW IN LIST

X

Piston (std) (Ref #8)

8

Part #5HE-E1631-10-00

VIEW IN LIST

X

Piston (0.50Mm O/s) (Ref #8)

8

Part #5HE-E1636-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #9)

9

Part #4SB-E1605-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #9)

9

Part #4SB-E1603-00-00

VIEW IN LIST

X

Палец поршневой (Ref #10)

10

Part #5FX-E1633-10-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #934-5011X-02-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #934-5011X-02-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #934-5011X-02-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #934-5011X-02-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5RN-E1400-00-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5RN-E1400-11-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5RN-E1400-11-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93310-210X4-00

  Подшипник поршевого пальца

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90280-03X00-00

  Шпонка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93306-204X7-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Replaced by 933-06204-XK-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  933-06204-XK-00

  Подшипник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93102-20371-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93102-20425-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93102-20371-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93101-20138-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90387-156U0-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5HE-E1631-10-00

  Piston (std)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5HE-E1631-00-00

  Piston (std)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HE-E1631-10-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5HE-E1636-00-00

  Piston (0.50Mm O/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4SB-E1605-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4SB-E1603-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5PF-E1633-00-00

  Pin, piston

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5FX-E1633-10-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5FX-E1633-10-00

  Палец поршневой

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  934-5011X-02-00

  Кольцо стопорное

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93450-11818-00

  Кольцо стопорное

  Кол-во на узел:

  2

  Примечания:

  Replaced by 934-5011X-02-00 Доступно: Нет в наличии


  Нет в наличии
