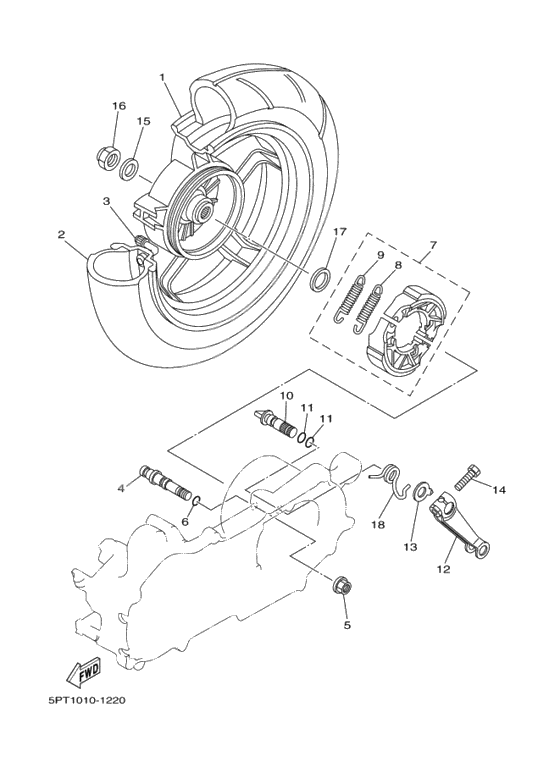

Rear wheel

Rear wheel

X

Cast Wheel, Rear (Ref #1)

1

Part #5PT-25338-00-00

VIEW IN LIST

X

Клапан, обод колеса (Ref #3)

3

Part #93900-00041-00

VIEW IN LIST

X

Pin, Pivot (Ref #4)

4

Part #3KJ-25326-00-00

VIEW IN LIST

X

Nut, flange (Ref #5)

5

Part #90179-08491-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #6)

6

Part #93210-07540-00

VIEW IN LIST

X

Brake Shoe Kit (Ref #7)

7

Part #5PT-W253E-10-00

VIEW IN LIST

X

Пружина натяжения (Ref #8)

8

Part #90506-12001-00

VIEW IN LIST

X

Пружина натяжения (Ref #9)

9

Part #90506-15001-00

VIEW IN LIST

X

CAMSHAFT (Ref #10)

10

Part #5GD-25351-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-10096-00

VIEW IN LIST

X

Lever, Camshaft (Ref #12)

12

Part #5GD-25355-00-00

VIEW IN LIST

X

Plate, Indicator (Ref #13)

13

Part #5AU-2513A-00-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90101-06278-00

VIEW IN LIST

X

Washer, Plate (Ref #15)

15

Part #90201-142M6-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #16)

16

Part #90185-14070-00

VIEW IN LIST

X

Spring, lever return (Ref #18)

18

Part #5GD-25357-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• Артикул:

  90185-14150-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-17255-00 Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  90201-177G4-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  90201-17255-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-177G4-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5PT-25338-00-00

  Cast Wheel, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93900-00041-00

  Клапан, обод колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  3KJ-25326-00-00

  Pin, Pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95707-08500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-08491-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90179-08491-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93210-07540-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5PT-W253E-10-00

  Brake Shoe Kit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90506-12001-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90506-15001-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5GD-25351-00-00

  CAMSHAFT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-10010-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93210-10096-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-10096-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5GD-25355-00-00

  Lever, Camshaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5AU-2513A-00-00

  Plate, Indicator

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90101-06278-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90201-142M6-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90185-14070-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90185-14081-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90185-14070-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5GD-25357-00-00

  Spring, lever return

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
