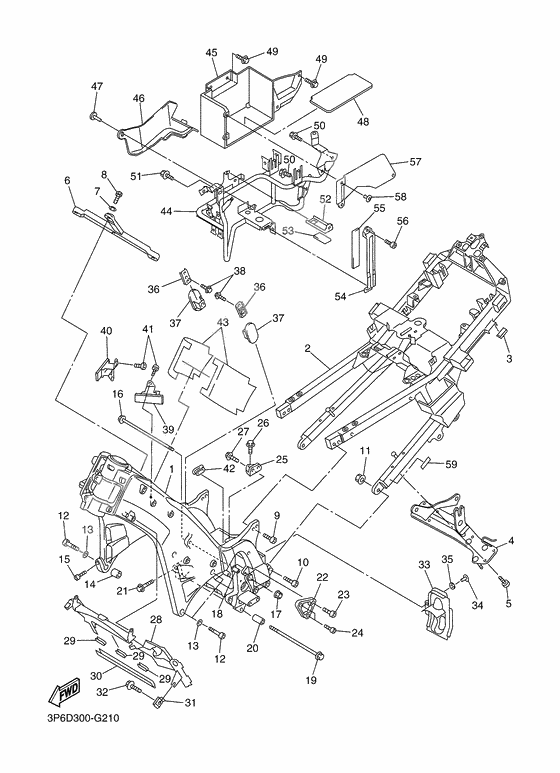

Frame

Frame

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• Артикул:

  90110-08076-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Replaced by 91317-08025-00 Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  95811-10030-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90110-08076-00 Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  91317-08025-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 01

  Артикул:

  3P6-21110-00-00

  Рама (DNMN, тёмно-серая)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 02

  Артикул:

  3P6-21190-01-00

  Рама, задняя часть (DNMN, темно-серая)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 02

  Артикул:

  3P6-21190-00-00

  REAR FRAME COMP.

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3P6-21190-01-00 Доступно: Нет в наличии


  Нет в наличии
• 03

  Артикул:

  3P6-21652-00-00

  Защита

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 04

  Артикул:

  3P6-2115A-10-00

  Member 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 05

  Артикул:

  90149-06302-00

  Винт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 05

  Артикул:

  90149-06022-00

  Винт

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90149-06302-00 Доступно: Нет в наличии


  Нет в наличии
• 06

  Артикул:

  3P6-21119-00-00

  Перекладина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 07

  Артикул:

  90201-106F2-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 07

  Артикул:

  90201-100L3-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90201-106F2-00 Доступно: Нет в наличии


  Нет в наличии
• 08

  Артикул:

  958-17100-30-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 08

  Артикул:

  95812-10030-00

  Болт

  Кол-во на узел:

  3

  Примечания:

  Replaced by 958-17100-30-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  91314-10030-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  956-02102-00-00

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  91314-12055-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  92907-12600-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  92902-12600-00

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Replaced by 92907-12600-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90387-1312P-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91314-08030-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-10235-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-10416-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-10235-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90179-10696-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  4C8-21495-00-00

  Болт регулировки положения двигателя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90105-10730-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90105-10781-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90105-10781-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90560-10364-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95022-08035-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3P6-21315-00-00

  Крепление двигателя 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91314-10020-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91314-08016-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5JW-21316-00-00

  Крепление двигателя 3

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90101-10M05-00

  Bolt (L=25, P=1.25)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95814-08020-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90105-08307-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Replaced by 95814-08020-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3P6-2137Y-00-00

  Рамка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  3P6-21269-00-00

  Уплотнение

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3P6-21469-00-00

  Уплотнение

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90183-06053-00

  Nut, Spring

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90183-06069-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90183-06069-00

  Nut, Spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  970-17060-25-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90119-06172-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 970-17060-25-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  3P6-2147J-00-00

  Крышка 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90269-07008-00

  Заклёпка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90202-06058-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  5JW-2118U-00-00

  Крепление 3

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  5JW-2113N-00-00

  Крепление 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  95022-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  5JW-2113R-00-00

  Крепление 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  5JW-2113R-10-00

  Крепление 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  92017-06014-00

  Bolt, Button Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90149-06304-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 92017-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  5JW-2143A-00-00

  Заглушка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  5JW-21852-00-00

  Демпфер

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  3P6-28321-00-00

  Stay 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  3P6-2177G-00-00

  Коробка аккамулятора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  3P6-2137K-00-00

  Guide, Air 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  90269-05074-00

  Заклёпка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  5VX-82122-00-00

  Уплотнение аккумулятора

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  90119-06209-00

  Screw, With Washer

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  95817-06014-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  95822-06014-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  5JW-28357-01-00

  Крепление 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  5JW-28357-00-00

  Крепление 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5JW-28357-01-00 Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  5JW-28425-00-00

  Демпфер 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  5JW-28358-00-00

  Крепление 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 55

  Артикул:

  5JW-28435-00-00

  Демпфер 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 56

  Артикул:

  91312-06012-00

  Bolt, Hext. Socket Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91317-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 56

  Артикул:

  91317-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 57

  Артикул:

  5JW-2172W-00-00

  COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 58

  Артикул:

  90269-06001-00

  RIVET

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 59

  Артикул:

  5JW-2151A-02-00

  Наклейка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
