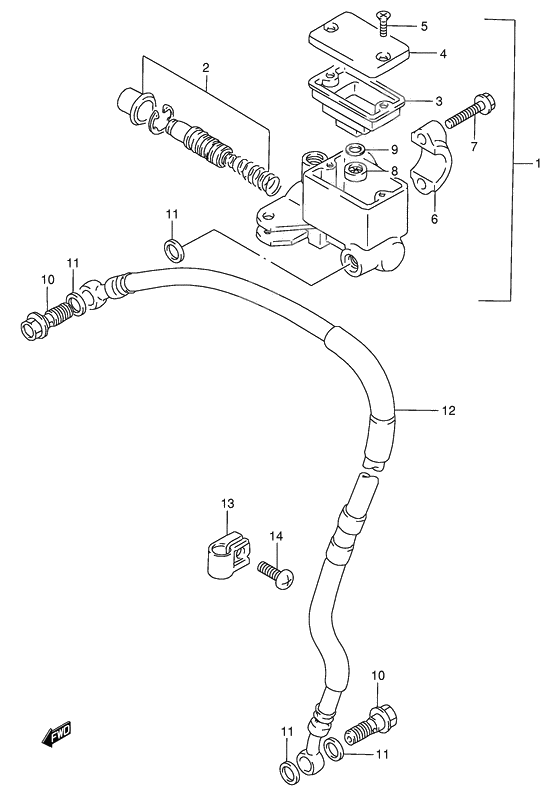

Front master cylinder

Front master cylinder

X

CYLINDER ASSY,FR MASTER (Ref #1)

1

Part #59600-31D01-000

VIEW IN LIST

X

PISTON/CUP SET (Ref #2)

2

Part #59600-04810-000

VIEW IN LIST

X

Diaphragm (Ref #3)

3

Part #59667-44B00-000

VIEW IN LIST

X

Cap (Ref #4)

4

Part #69669-24A01-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #69689-49300-000

VIEW IN LIST

X

Holder (Ref #6)

6

Part #59671-36500-000

VIEW IN LIST

X

Bolt(6x25) (Ref #7)

7

Part #59675-19C00-000

VIEW IN LIST

X

Сепаратор (Ref #8)

8

Part #59748-15400-000

VIEW IN LIST

X

Plate (Ref #9)

9

Part #59749-15400-000

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #09360-10062-000

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #09360-10062-000

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #09360-10062-000

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #09360-10062-000

VIEW IN LIST

X

HOSE,FR BRAKE (Ref #12)

12

Part #59480-32E01-000

VIEW IN LIST

X

Clamp (Ref #13)

13

Part #58621-07A20-000

VIEW IN LIST

X

Болт (Ref #14)

14

Part #02142-0620A-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  59600-31D01-000

  CYLINDER ASSY,FR MASTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  59600-31D00-000

  Cylinder assy,f

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59600-31D01-000 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  59600-04810-000

  PISTON/CUP SET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  59667-44B00-000

  Diaphragm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  69669-24A01-000

  Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  69689-49300-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  59671-36500-000

  Holder

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  59675-19C00-000

  Bolt(6x25)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  59748-15400-000

  Сепаратор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  59749-15400-000

  Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09360-10042-000

  Болт нижней опоры

  Кол-во на узел:

  2

  Примечания:

  Replaced by 09360-10062-000 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09360-10062-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  09161-10009-000

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  59480-32E01-000

  HOSE,FR BRAKE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  59480-32E00-000

  Hose, front brake

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59480-32E01-000 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  58621-07A10-000

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Replaced by 58621-07A20-000 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  58621-07A20-000

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  02142-06203-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 02142-0620A-000 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  02142-0620A-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
