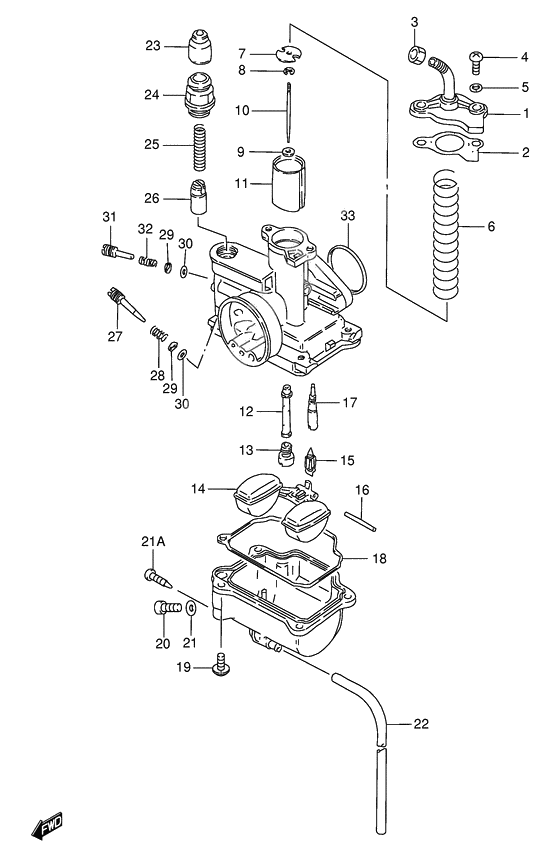

Carburetor assy

Carburetor assy

Carburetor assy
Cap,top (Ref #1)
1
Part #13261-30A00-000
Прокладка (Ref #2)
2
Part #13249-30A10-000
Кабель регулирующий (Ref #3)
3
Part #13661-03010-000
Болт (Ref #4)
4
Part #02112-0412A-000
Пластина замка (Ref #5)
5
Part #08321-0104A-000
Пружина (Ref #6)
6
Part #13573-02101-000
Plate (Ref #7)
7
Part #13447-30A00-000
E ring (Ref #8)
8
Part #13394-40D00-000
Шайба (Ref #9)
9
Part #13615-09400-000
Жиклер (Ref #10)
10
Part #13383-30A10-000
VALVE,PISTON(CA:3.5) (Ref #11)
11
Part #13551-30A10-000
Жиклер игольчатый (Ref #12)
12
Part #09494-00500-000
Жиклер главный (95) (Ref #13)
13
Part #09491-95004-000
Поплавок (Ref #14)
14
Part #13250-30D50-000
Клапан (Ref #15)
15
Part #13370-09D00-000
Поплавок (Ref #16)
16
Part #13254-20010-000
JET,PILOT(15) (Ref #17)
17
Part #09492-15011-000
Кольцо уплотнительное (Ref #18)
18
Part #13258-30A00-000
Болт (Ref #19)
19
Part #13601-04148-000
Заглушка дренажная (Ref #20)
20
Part #13247-43200-000
Шайба (Ref #21)
21
Part #13606-11D00-000
Заглушка дренажная (Ref #21A)
21A
Part #13247-02340-000
Hose (Ref #22)
22
Part #09355-25705-600
Cap (Ref #23)
23
Part #13681-04011-000
HOLDER,GUIDE (Ref #24)
24
Part #13418-43410-000
Spring (Ref #25)
25
Part #13417-01010-000
PLUNGER,STARTER (Ref #26)
26
Part #13411-01010-000
Винт топливный (Ref #27)
27
Part #13267-09400-000
Пружина дросселя (Ref #28)
28
Part #13268-35010-000
Шайба (Ref #29)
29
Part #13291-29900-000
Шайба (Ref #29)
29
Part #13291-29900-000
Шайба (Ref #29)
29
Part #13291-29900-000
Шайба (Ref #29)
29
Part #13291-29900-000
O RING,PILOT AIR SCREW (Ref #30)
30
Part #13295-29901-000
O RING,PILOT AIR SCREW (Ref #30)
30
Part #13295-29901-000
O RING,PILOT AIR SCREW (Ref #30)
30
Part #13295-29901-000
O RING,PILOT AIR SCREW (Ref #30)
30
Part #13295-29901-000
Регулятор (Ref #31)
31
Part #13267-47A00-000
Пружина (Ref #32)
32
Part #13494-09410-000
O RING(D:2,ID:23.5) (Ref #33)
33
Part #09280-24006-000
+ -
  • 13200-30A13-000

    Карбюратор

    1
    Доступно: Нет в наличии
  • 13200-30A12-000

    Карбюратор

    1
    Replaced by 13200-30A13-000 Доступно: Нет в наличии
  • 1
    13261-30A00-000

    Cap,top

    1
    Доступно: Нет в наличии
  • 2
    13249-30A10-000

    Прокладка

    1
    Доступно: Нет в наличии
  • 3
    13661-03010-000

    Кабель регулирующий

    1
    Доступно: Нет в наличии
  • 4
    02112-04123-000

    Болт

    2
    Replaced by 02112-0412A-000 Доступно: Нет в наличии
  • 4
    02112-0412A-000

    Болт

    2
    Доступно: Нет в наличии
  • 5
    08321-0104A-000

    Пластина замка

    2
    Доступно: Нет в наличии
  • 5
    08321-01043-000

    Пластина замка

    2
    Replaced by 08321-0104A-000 Доступно: Нет в наличии
  • 6
    13573-02101-000

    Пружина

    1
    Доступно: Нет в наличии
  • 7
    13447-30A00-000

    Plate

    1
    Доступно: Нет в наличии
  • 8
    13394-40D00-000

    E ring

    1
    Доступно: Нет в наличии
  • 9
    13615-09400-000

    Шайба

    1
    Доступно: Нет в наличии
  • 10
    13383-30A10-000

    Жиклер

    1
    Доступно: Нет в наличии
  • 11
    13551-30A10-000

    VALVE,PISTON(CA:3.5)

    1
    Доступно: Нет в наличии
  • 12
    09494-00500-000

    Жиклер игольчатый

    1
    Доступно: Нет в наличии
  • 13
    09491-95004-000

    Жиклер главный (95)

    1
    Доступно: Нет в наличии
  • 14
    13250-30D50-000

    Поплавок

    1
    Доступно: Нет в наличии
  • 14
    13250-16A00-000

    Поплавок

    1
    Replaced by 13250-30D50-000 Доступно: Нет в наличии
  • 15
    13370-09D00-000

    Клапан

    1
    Доступно: Нет в наличии
  • 16
    13254-20010-000

    Поплавок

    1
    Доступно: Нет в наличии
  • 17
    09492-15011-000

    JET,PILOT(15)

    1
    Доступно: Нет в наличии
  • 18
    13258-30A00-000

    Кольцо уплотнительное

    1
    Доступно: Нет в наличии
  • 19
    13601-04148-000

    Болт

    4
    Доступно: Нет в наличии
  • 20
    13247-43200-000

    Заглушка дренажная

    1
    Доступно: Нет в наличии
  • 21A
    13247-13A00-000

    Винт дренажный

    1
    Replaced by 13247-02340-000 Доступно: Нет в наличии
  • 21
    13606-11D00-000

    Шайба

    1
    Доступно: Нет в наличии
  • 21A
    13247-02340-000

    Заглушка дренажная

    1
    Доступно: Нет в наличии
  • 22
    09355-25705-600

    Hose

    1
    Доступно: Нет в наличии
  • 23
    13681-04011-000

    Cap

    1
    Доступно: Нет в наличии
  • 23
    13681-04010-000

    Cap

    1
    Replaced by 13681-04011-000 Доступно: Нет в наличии
  • 24
    13418-43410-000

    HOLDER,GUIDE

    1
    Доступно: Нет в наличии
  • 25
    13417-01010-000

    Spring

    1
    Доступно: Нет в наличии
  • 26
    13411-01010-000

    PLUNGER,STARTER

    1
    Доступно: Нет в наличии
  • 27
    13267-09400-000

    Винт топливный

    1
    Доступно: Нет в наличии
  • 28
    13268-35010-000

    Пружина дросселя

    1
    Доступно: Нет в наличии
  • 29
    13291-29900-000

    Шайба

    2
    Доступно: Нет в наличии
  • 30
    13295-29901-000

    O RING,PILOT AIR SCREW

    2
    Доступно: Нет в наличии
  • 30
    13295-29900-000

    O RING,PILOT AIR SCREW

    2
    Replaced by 13295-29901-000 Доступно: Нет в наличии
  • 31
    13267-47A00-000

    Регулятор

    1
    Доступно: Нет в наличии
  • 32
    13494-09410-000

    Пружина

    1
    Доступно: Нет в наличии
  • 33
    09280-24006-000

    O RING(D:2,ID:23.5)

    1
    Доступно: Нет в наличии
