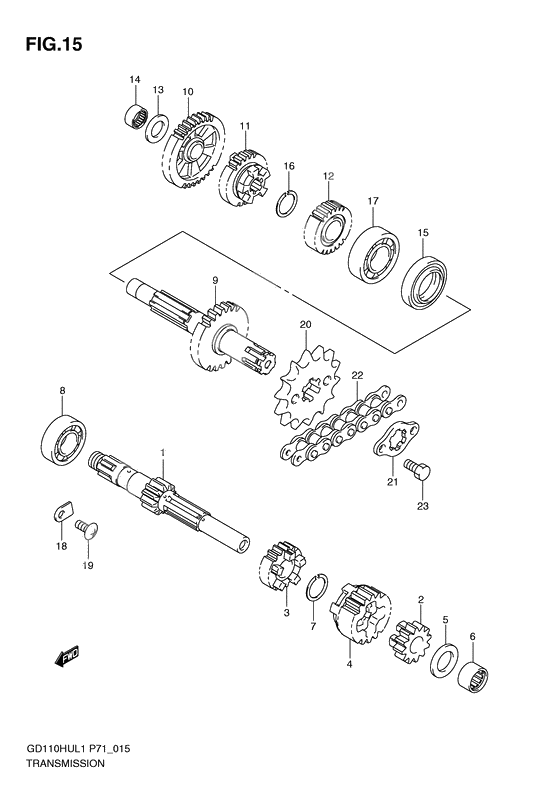

Трансмиссия

Трансмиссия

X

SHAFT,COUNTER (Ref #1)

1

Part #24120-36H10-000

VIEW IN LIST

X

GEAR,2ND DRIVE (Ref #2)

2

Part #24221-36H00-000

VIEW IN LIST

X

GEAR,3RD DRIVE (Ref #3)

3

Part #24231-36H00-000

VIEW IN LIST

X

GEAR,4TH DRIVE (Ref #4)

4

Part #24241-36H00-000

VIEW IN LIST

X

WASHER(13X24X1) (Ref #5)

5

Part #09160-13006-000

VIEW IN LIST

X

BEARING(13X19X14) (Ref #6)

6

Part #09263-13003-000

VIEW IN LIST

X

Circlip (Ref #7)

7

Part #09380-17007-000

VIEW IN LIST

X

Bearing (Ref #8)

8

Part #08110-62030-000

VIEW IN LIST

X

SHAFT,DRIVE (Ref #9)

9

Part #24130-36H10-000

VIEW IN LIST

X

GEAR,1ST DRIVEN (Ref #10)

10

Part #24311-36H00-000

VIEW IN LIST

X

GEAR,3RD DRIVEN (Ref #11)

11

Part #24331-36H00-000

VIEW IN LIST

X

GEAR,4TH DRIVEN (Ref #12)

12

Part #24341-36H00-000

VIEW IN LIST

X

Уплотнение вала (Ref #15)

15

Part #09283-17025-000

VIEW IN LIST

X

Retainer (Ref #18)

18

Part #24741-21A00-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #02142-0612B-000

VIEW IN LIST

X

SPROCKET,ENGINE(14T) (Ref #20)

20

Part #27511-36H00-000

VIEW IN LIST

X

PLATE,ENGINE SPROCKET (Ref #21)

21

Part #27512-09G00-000

VIEW IN LIST

X

CHAIN,DRIVE(104L) (Ref #22)

22

Part #27600-29B40-104

VIEW IN LIST

X

Болт (Ref #23)

23

Part #01500-0610B-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  24120-36H10-000

  SHAFT,COUNTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  24221-36H00-000

  GEAR,2ND DRIVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  24231-36H00-000

  GEAR,3RD DRIVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  24241-36H00-000

  GEAR,4TH DRIVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  09160-13006-000

  WASHER(13X24X1)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  09263-13003-000

  BEARING(13X19X14)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09380-17007-000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08110-62030-000

  Bearing

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  24130-36H10-000

  SHAFT,DRIVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  24311-36H00-000

  GEAR,1ST DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  24331-36H00-000

  GEAR,3RD DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  24341-36H00-000

  GEAR,4TH DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09283-17025-000

  Уплотнение вала

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  24741-21A00-000

  Retainer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  24741-20A10-000

  RETAINER,SHIFT CAM,R BEARING

  Кол-во на узел:

  1

  Примечания:

  Replaced by 24741-21A00-000 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  02142-0612B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  27511-36H00-000

  SPROCKET,ENGINE(14T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  27512-09G00-000

  PLATE,ENGINE SPROCKET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  27600-29B40-104

  CHAIN,DRIVE(104L)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  01500-0610B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
