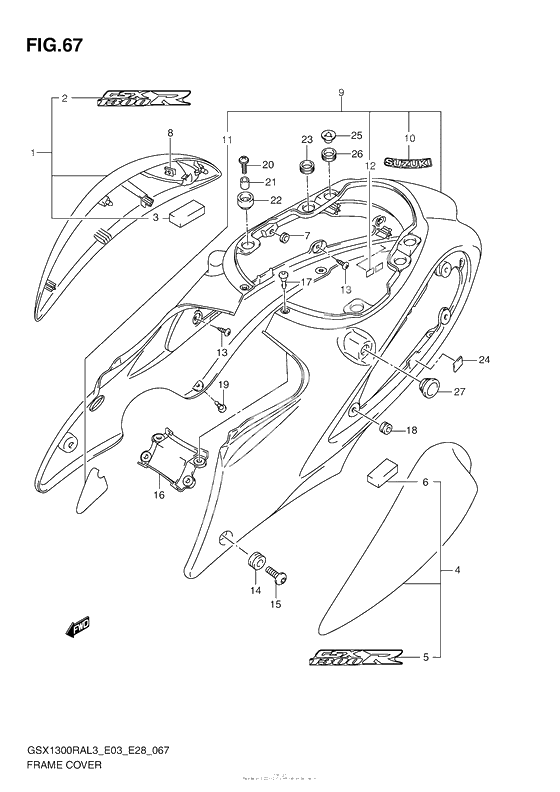

Боковые панели

Боковые панели

X

COVER,FRAME,R(WHITE) (Ref #1)

1

Part #47110-15H01-YWW

VIEW IN LIST

X

COVER,FRAME,R(BLACK) (Ref #1)

1

Part #47110-15H01-YVB

VIEW IN LIST

X

COVER,FRAME,R(YELLOW) (Ref #1)

1

Part #47110-15H01-YMF

VIEW IN LIST

X

EMBLEM,FRAME COVER (Ref #2)

2

Part #68131-15H00-AJY

VIEW IN LIST

X

EMBLEM,FRAME COVER (Ref #2)

2

Part #68131-15H00-AJW

VIEW IN LIST

X

EMBLEM,FRAME COVER (Ref #2)

2

Part #68131-15H00-AKC

VIEW IN LIST

X

CUSHION,FRAME COVER (Ref #3)

3

Part #47511-15H00-000

VIEW IN LIST

X

COVER,FRAME,L(YELLOW) (Ref #4)

4

Part #47210-15H01-YMF

VIEW IN LIST

X

COVER,FRAME,L(WHITE) (Ref #4)

4

Part #47210-15H01-YWW

VIEW IN LIST

X

COVER,FRAME,L(BLACK) (Ref #4)

4

Part #47210-15H01-YVB

VIEW IN LIST

X

упругая прокладка подвеса (Ref #7)

7

Part #09320-06016-000

VIEW IN LIST

X

Nut (Ref #8)

8

Part #09148-04015-000

VIEW IN LIST

X

COVER,FRAME CTR (Ref #9)

9

Part #47310-15H20-YVB

VIEW IN LIST

X

COVER,FRAME CTR (Yellow) (Ref #9)

9

Part #47310-15H20-YMF

VIEW IN LIST

X

COVER,FRAME CTR (Ref #9)

9

Part #47310-15H20-AHX

VIEW IN LIST

X

EMBLEM(GRAY) (Ref #10)

10

Part #68641-19F01-17U

VIEW IN LIST

X

EMBLEM,SUZUKI (Ref #10)

10

Part #68281-24F11-019

VIEW IN LIST

X

TAPE,CTR (Ref #11)

11

Part #47312-15H00-000

VIEW IN LIST

X

CUSHION,SEAT TAIL COVER LWR RR (Ref #12)

12

Part #45516-01H00-000

VIEW IN LIST

X

Винт (Ref #13)

13

Part #09136-05062-000

VIEW IN LIST

X

Cushion (Ref #14)

14

Part #09320-09016-000

VIEW IN LIST

X

Болт (Ref #15)

15

Part #09139-06190-000

VIEW IN LIST

X

LID,FRAME COVER CTR (Ref #16)

16

Part #47411-15H00-YMF

VIEW IN LIST

X

LID,FRAME COVER CTR (Ref #16)

16

Part #47411-15H00-YWW

VIEW IN LIST

X

LID,FRAME COVER CTR (Ref #16)

16

Part #47411-15H00-YVB

VIEW IN LIST

X

Clip (black) (Ref #17)

17

Part #09409-06314-5PK

VIEW IN LIST

X

ХОМУТ МАЛЫЙ (Ref #19)

19

Part #09409-06329-000

VIEW IN LIST

X

Болт (Ref #20)

20

Part #09136-06105-000

VIEW IN LIST

X

Прокладка 6.5X10X1 (Ref #21)

21

Part #09180-06288-000

VIEW IN LIST

X

CUSHION,SEAT TAIL COVER C (Ref #22)

22

Part #47115-16G00-000

VIEW IN LIST

X

CUSHION,FRAME COVER UPR RR (Ref #23)

23

Part #47191-24F00-000

VIEW IN LIST

X

PROTECTOR(170X95X3.0) (Ref #24)

24

Part #33651-37000-000

VIEW IN LIST

X

Шайба (Ref #25)

25

Part #47190-24F21-000

VIEW IN LIST

X

ВТУЛКА КРЕПЛЕНИЯ ОБШИВКИ (Ref #26)

26

Part #47191-24F30-000

VIEW IN LIST

X

Втулка (Ref #27)

27

Part #47191-24F20-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  47110-15H01-YWW

  COVER,FRAME,R(WHITE)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  47110-15H01-YVB

  COVER,FRAME,R(BLACK)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  47110-15H01-YMF

  COVER,FRAME,R(YELLOW)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  68131-15H00-AJY

  EMBLEM,FRAME COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  68131-15H00-AJW

  EMBLEM,FRAME COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  68131-15H00-AKC

  EMBLEM,FRAME COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  47511-15H00-000

  CUSHION,FRAME COVER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47210-15H01-YMF

  COVER,FRAME,L(YELLOW)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47210-15H01-YWW

  COVER,FRAME,L(WHITE)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47210-15H01-YVB

  COVER,FRAME,L(BLACK)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47210-15H00-YVB

  COVER,FRAME,L(BLACK)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 47210-15H01-YVB Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09320-06016-000

  упругая прокладка подвеса

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09148-04015-000

  Nut

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  47310-15H20-YVB

  COVER,FRAME CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  47310-15H20-YMF

  COVER,FRAME CTR (Yellow)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  47310-15H20-AHX

  COVER,FRAME CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  68641-19F01-17U

  EMBLEM(GRAY)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  68641-19F00-17U

  EMBLEM(GRAY)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 68641-19F01-17U Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  68281-24F11-019

  EMBLEM,SUZUKI

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  68281-24F10-019

  EMBLEM,SUZUKI

  Кол-во на узел:

  1

  Примечания:

  Replaced by 68281-24F11-019 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  47312-15H00-000

  TAPE,CTR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  45516-01H00-000

  CUSHION,SEAT TAIL COVER LWR RR

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09136-05062-000

  Винт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09320-09016-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09139-06190-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  47411-15H00-YMF

  LID,FRAME COVER CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  47411-15H00-YWW

  LID,FRAME COVER CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  47411-15H00-YVB

  LID,FRAME COVER CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  09409-06314-5PK

  Clip (black)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  09409-06329-000

  ХОМУТ МАЛЫЙ

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  09136-06105-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  09180-06288-000

  Прокладка 6.5X10X1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  47115-16G00-000

  CUSHION,SEAT TAIL COVER C

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  47191-24F00-000

  CUSHION,FRAME COVER UPR RR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  33651-37000-000

  PROTECTOR(170X95X3.0)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  47190-24F21-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  47191-24F30-000

  ВТУЛКА КРЕПЛЕНИЯ ОБШИВКИ

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  47191-24F20-000

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
