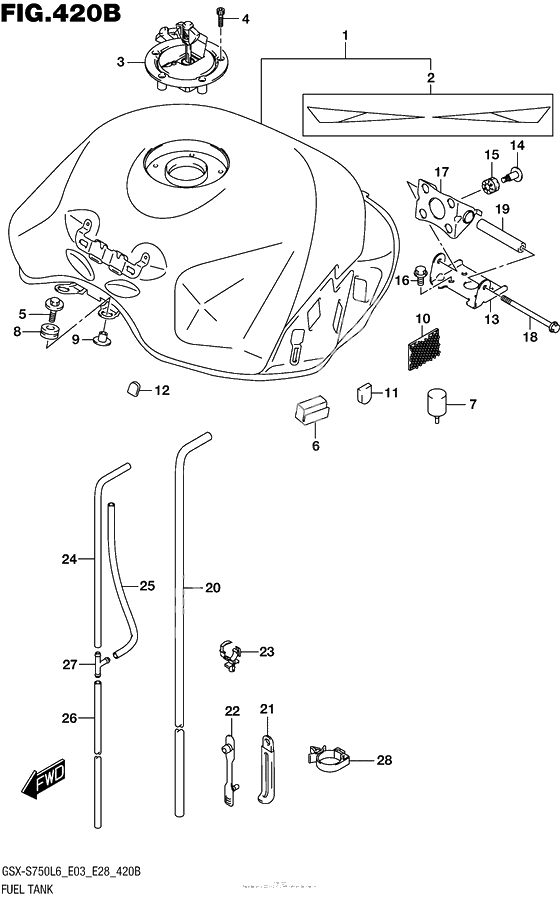

Топливный бак (For Ysf)

Топливный бак (For Ysf)

Топливный бак (For Ysf)
Tank assy,fuel (Ref #1)
1
Part #44100-08J21-YSF
TAPE SET,FUEL TANK (Ref #2)
2
Part #68110-08J00-A3F
CAP SET,FUEL TANK (Ref #3)
3
Part #44200-16850-000
BOLT(5X20) (Ref #4)
4
Part #09106-05017-000
Болт (Ref #5)
5
Part #01560-0625A-000
CUSHION,FUEL TANK RR (Ref #7)
7
Part #44542-41G00-000
CUSHION,FUEL TANK FR (Ref #8)
8
Part #44511-16G00-000
Кольцо/шайба (Ref #9)
9
Part #44512-16G00-000
Защелка (Ref #10)
10
Part #44572-13G00-000
CUSHION,FUEL TANK COVER SIDE (Ref #11)
11
Part #44542-08J00-000
CUSHION,FUEL TANK COVER CTR (Ref #12)
12
Part #44543-08J00-000
BRACKET,FUEL TANK RR NO.2 (Ref #13)
13
Part #44550-08J00-000
Винт (Ref #14)
14
Part #09139-06191-000
Cushion (Ref #15)
15
Part #09320-08071-000
Кронштейн, задний (Ref #17)
17
Part #44530-41G01-000
Bolt (Ref #18)
18
Part #07120-0695A-000
Прокладка (Ref #19)
19
Part #44561-18G00-000
HOSE,FUEL DRAIN (Ref #20)
20
Part #44423-08J03-000
Струбцина шнура (L:95) (Ref #21)
21
Part #09404-06434-000
CLAMP(L:118) (Ref #22)
22
Part #09407-05406-000
Clamp (Ref #23)
23
Part #09403-18307-000
Hose,fuel tank brthr no.1 (Ref #24)
24
Part #44424-08J01-000
HOSE,TANK BREATHER NO.2 (Ref #25)
25
Part #44424-15H11-000
Шланг топливный (Ref #26)
26
Part #44420-44AR0-000
3 WAY (Ref #27)
27
Part #09367-06007-000
Струбцина проводки (Ref #28)
28
Part #09403-18409-000
+ -
  • 1
    44100-08J21-YSF

    Tank assy,fuel

    1
    Доступно: Нет в наличии
  • 1
    44100-08J20-YSF

    Tank assy,fuel

    1
    Replaced by 44100-08J21-YSF Доступно: Нет в наличии
  • 2
    68110-08J00-A3F

    TAPE SET,FUEL TANK

    1
    Доступно: Нет в наличии
  • 3
    44200-16850-000

    CAP SET,FUEL TANK

    1
    Доступно: Нет в наличии
  • 4
    09106-05017-000

    BOLT(5X20)

    3
    Доступно: Нет в наличии
  • 5
    01560-0625A-000

    Болт

    2
    Доступно: Нет в наличии
  • 6
    44541-08J00-000

    CUSHION,FUEL TANK SIDE

    2
    Доступно: Нет в наличии
  • 7
    44542-41G00-000

    CUSHION,FUEL TANK RR

    2
    Доступно: Нет в наличии
  • 8
    44511-16G00-000

    CUSHION,FUEL TANK FR

    2
    Доступно: Нет в наличии
  • 9
    44512-16G00-000

    Кольцо/шайба

    2
    Доступно: Нет в наличии
  • 10
    44572-13G00-000

    Защелка

    4
    Доступно: Нет в наличии
  • 11
    44542-08J00-000

    CUSHION,FUEL TANK COVER SIDE

    2
    Доступно: Нет в наличии
  • 12
    44543-08J00-000

    CUSHION,FUEL TANK COVER CTR

    2
    Доступно: Нет в наличии
  • 13
    44550-08J00-000

    BRACKET,FUEL TANK RR NO.2

    1
    Доступно: Нет в наличии
  • 14
    09139-06191-000

    Винт

    4
    Доступно: Нет в наличии
  • 15
    09320-08071-000

    Cushion

    4
    Доступно: Нет в наличии
  • 16
    01550-0612A-000

    Bolt

    4
    Доступно: Нет в наличии
  • 17
    44530-41G01-000

    Кронштейн, задний

    1
    Доступно: Нет в наличии
  • 18
    07120-0695A-000

    Bolt

    1
    Доступно: Нет в наличии
  • 19
    44561-18G00-000

    Прокладка

    1
    Доступно: Нет в наличии
  • 20
    44423-08J03-000

    HOSE,FUEL DRAIN

    1
    Доступно: Нет в наличии
  • 20
    44423-08J02-000

    HOSE,FUEL DRAIN

    1
    Replaced by 44423-08J03-000 Доступно: Нет в наличии
  • 21
    09404-06434-000

    Струбцина шнура (L:95)

    1
    Доступно: Нет в наличии
  • 22
    09407-05406-000

    CLAMP(L:118)

    1
    Доступно: Нет в наличии
  • 23
    09403-18307-000

    Clamp

    2
    Доступно: Нет в наличии
  • 24
    44424-08J01-000

    Hose,fuel tank brthr no.1

    1
    Доступно: Нет в наличии
  • 25
    44424-15H11-000

    HOSE,TANK BREATHER NO.2

    1
    Доступно: Нет в наличии
  • 25
    44424-15H10-000

    HOSE,TANK BREATHER NO.2

    1
    Replaced by 44424-15H11-000 Доступно: Нет в наличии
  • 26
    44420-44AR0-000

    Шланг топливный

    1
    Доступно: Нет в наличии
  • 27
    09367-06007-000

    3 WAY

    1
    Доступно: Нет в наличии
  • 28
    09403-18409-000

    Струбцина проводки

    1
    Доступно: Нет в наличии
