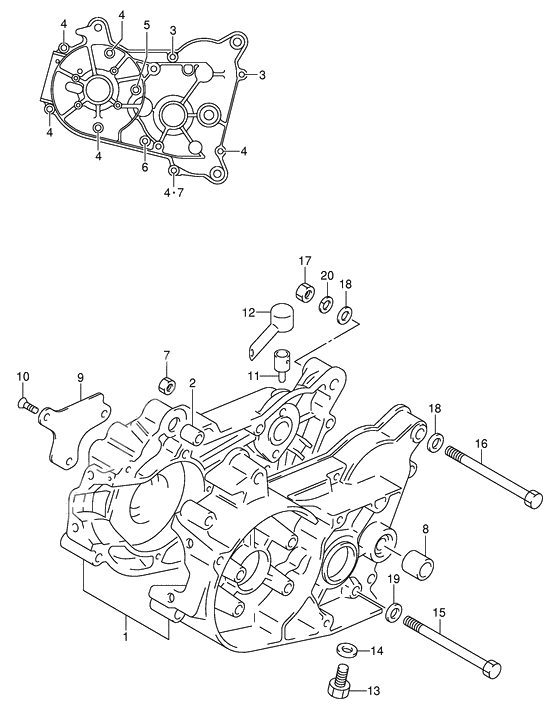

Картер

Картер

X

Картер (Ref #1)

1

Part #11300-04844-000

VIEW IN LIST

X

Pin (Ref #2)

2

Part #04211-11129-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630B-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630B-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630B-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630B-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630A-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630A-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630A-000

VIEW IN LIST

X

Болт (Ref #3)

3

Part #02112-0630A-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #02112-0640B-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #02112-0640A-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02112-0655B-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006A-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006A-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006A-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006A-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006B-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006B-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006B-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0006B-000

VIEW IN LIST

X

BUSH (Ref #8)

8

Part #09304-10005-000

VIEW IN LIST

X

PLATE,OIL RESERVOIR (Ref #9)

9

Part #12521-04000-000

VIEW IN LIST

X

Болт (Ref #10)

10

Part #02122-0410A-000

VIEW IN LIST

X

Штепсельная вилка (Ref #11)

11

Part #24821-09001-000

VIEW IN LIST

X

GASKET (Ref #12)

12

Part #24822-20000-000

VIEW IN LIST

X

Заглушка масляной магистрали (Ref #13)

13

Part #09247-10008-000

VIEW IN LIST

X

Заглушка масляного дренажа (Ref #13)

13

Part #09247-10001-000

VIEW IN LIST

X

Прокладка (Ref #14)

14

Part #09168-10002-000

VIEW IN LIST

X

Bolt (Ref #15)

15

Part #01500-0890B-000

VIEW IN LIST

X

Болт нижний (Ref #15)

15

Part #09103-08016-000

VIEW IN LIST

X

Bolt(8x70) (Ref #16)

16

Part #09103-08099-000

VIEW IN LIST

X

Bolt (Ref #16)

16

Part #01500-0870B-000

VIEW IN LIST

X

Гайка (Ref #17)

17

Part #08310-0008A-000

VIEW IN LIST

X

Гайка (Ref #17)

17

Part #08310-0008B-000

VIEW IN LIST

X

Гайка (Ref #17)

17

Part #08319-3108A-000

VIEW IN LIST

X

Шайба (Ref #18)

18

Part #08322-0108B-000

VIEW IN LIST

X

Шайба (Ref #18)

18

Part #08322-0108B-000

VIEW IN LIST

X

Шайба (Ref #18)

18

Part #08322-0108B-000

VIEW IN LIST

X

Шайба (Ref #18)

18

Part #08322-0108B-000

VIEW IN LIST

X

*08322-11083 (Ref #18)

18

Part #08322-0108A-000

VIEW IN LIST

X

*08322-11083 (Ref #18)

18

Part #08322-0108A-000

VIEW IN LIST

X

*08322-11083 (Ref #18)

18

Part #08322-0108A-000

VIEW IN LIST

X

*08322-11083 (Ref #18)

18

Part #08322-0108A-000

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #09160-08128-000

VIEW IN LIST

X

Пластина замка (Ref #20)

20

Part #08321-0108B-000

VIEW IN LIST

X

Пластина замка (Ref #20)

20

Part #08321-0108A-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  11300-04844-000

  Картер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  11300-04843-000

  Картер

  Кол-во на узел:

  1

  Примечания:

  Replaced by 11300-04844-000 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  04211-11129-000

  Pin

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  02112-0630B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  02112-0630A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  02112-06303-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 02112-0630B-000 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  02112-0635B-000

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  02112-06353-000

  Болт

  Кол-во на узел:

  6

  Примечания:

  Replaced by 02112-0635B-000 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  02112-06403-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 02112-0640B-000 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  02112-0640B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  02112-0640A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  02112-0655B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  02112-06553-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 02112-0655B-000 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08310-0006A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08310-00063-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08310-0006B-000 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08310-0006B-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09304-10005-000

  BUSH

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  12521-04000-000

  PLATE,OIL RESERVOIR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  02122-0410A-000

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  02122-04103-000

  Болт

  Кол-во на узел:

  3

  Примечания:

  Replaced by 02122-0410A-000 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  24821-09001-000

  Штепсельная вилка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  24822-20000-000

  GASKET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09247-10008-000

  Заглушка масляной магистрали

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09247-10001-000

  Заглушка масляного дренажа

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09168-10002-000

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  01500-0890B-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  01500-08903-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01500-0890B-000 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09103-08016-000

  Болт нижний

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09103-08397-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Replaced by 09103-08016-000 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  09103-08099-000

  Bolt(8x70)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  01500-0870B-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  01500-08703-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01500-0870B-000 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  08310-0008A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  08310-0008B-000

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  08310-00083-000

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Replaced by 08310-0008B-000 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  08319-31088-000

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Replaced by 08319-3108A-000 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  08319-3108A-000

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  08322-01083-000

  *08322-11083

  Кол-во на узел:

  4

  Примечания:

  Replaced by 08322-0108B-000 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  08322-0108B-000

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  08322-0108A-000

  *08322-11083

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  09160-08128-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  08321-0108B-000

  Пластина замка

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  08321-01083-000

  Пластина замка

  Кол-во на узел:

  3

  Примечания:

  Replaced by 08321-0108B-000 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  08321-0108A-000

  Пластина замка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
