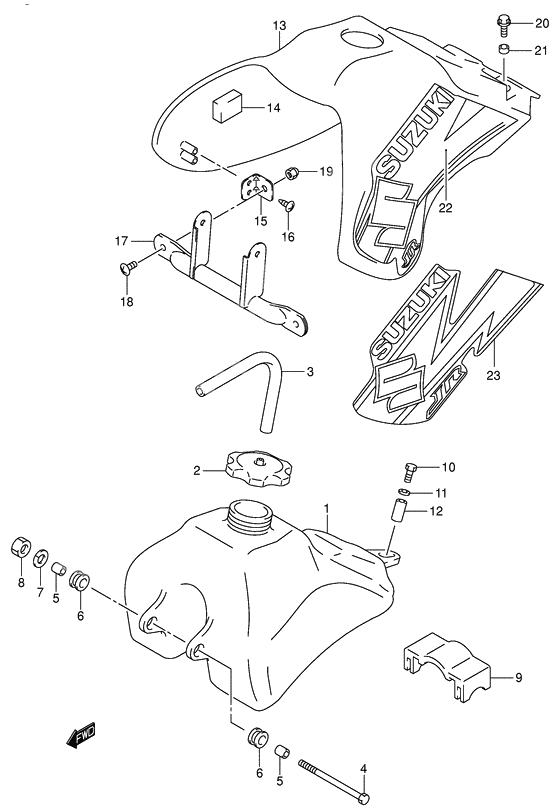

Tank fuel Model k2/k3

Tank fuel Model k2/k3

X

Бак топливный (Ref #1)

1

Part #44100-09AA0-000

VIEW IN LIST

X

Крышка топливного бака (Ref #2)

2

Part #44200-09AA0-000

VIEW IN LIST

X

Шланг топливный (Ref #3)

3

Part #44420-44AR0-000

VIEW IN LIST

X

Болт (Ref #4)

4

Part #01500-0690B-000

VIEW IN LIST

X

Кольцо/шайба (Ref #5)

5

Part #09180-06289-000

VIEW IN LIST

X

Кольцо/шайба (Ref #5)

5

Part #09180-06289-000

VIEW IN LIST

X

Кольцо/шайба (Ref #5)

5

Part #09180-06289-000

VIEW IN LIST

X

Кольцо/шайба (Ref #5)

5

Part #09180-06289-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09320-10008-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09320-10008-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09320-10008-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09320-10008-000

VIEW IN LIST

X

Пластина замка (Ref #7)

7

Part #08321-0106A-000

VIEW IN LIST

X

Гайка (Ref #8)

8

Part #08310-0006A-000

VIEW IN LIST

X

Гайка (Ref #8)

8

Part #08310-0006B-000

VIEW IN LIST

X

CUSHION,FUEL TANK UPR (Ref #9)

9

Part #44542-04420-000

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #01500-0616A-000

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #09160-06028-000

VIEW IN LIST

X

Кольцо/шайба (Ref #12)

12

Part #09180-06260-000

VIEW IN LIST

X

Cover,fuel tank (Ref #13)

13

Part #44271-09AA0-YU1

VIEW IN LIST

X

CUSHION,RADIATOR COVER FR (Ref #14)

14

Part #17798-29E30-000

VIEW IN LIST

X

BRACKET,FUEL TANK COVER NO.1 (Ref #15)

15

Part #44171-09AA0-000

VIEW IN LIST

X

Винт (Ref #16)

16

Part #03241-0512A-000

VIEW IN LIST

X

BRACKET,FUEL TANK COVER (Ref #17)

17

Part #44170-09AA0-000

VIEW IN LIST

X

Болт (Ref #18)

18

Part #02142-0612B-000

VIEW IN LIST

X

Болт (Ref #18)

18

Part #02142-0612A-000

VIEW IN LIST

X

Гайка (Ref #19)

19

Part #08313-2006A-000

VIEW IN LIST

X

Гайка (Ref #19)

19

Part #08313-2006B-000

VIEW IN LIST

X

Винт 6X16 (Ref #20)

20

Part #09136-06015-000

VIEW IN LIST

X

Прокладка направляющая (Ref #21)

21

Part #09180-06309-000

VIEW IN LIST

X

Эмблема (Ref #22)

22

Part #68120-09AA0-GY7

VIEW IN LIST

X

Эмблема (Ref #23)

23

Part #68120-09AB0-KD2

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  44100-09AA0-000

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44100-09AB0-000

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44100-09AA0-000 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44200-09AA0-000

  Крышка топливного бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  09352-50823-600

  Hose (5x8.2x600)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44420-44AR0-000 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  44420-44AR0-000

  Шланг топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  01500-06903-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01500-0690B-000 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  01500-0690B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  09180-06289-000

  Кольцо/шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  09320-10008-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08321-0106A-000

  Пластина замка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08321-01063-000

  Шайба, стопорная

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08321-0106A-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08310-0006A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08310-0006B-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08310-00063-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08310-0006B-000 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  44542-04420-000

  CUSHION,FUEL TANK UPR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  01500-06163-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01500-0616A-000 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  01500-0616A-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  09160-06028-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  09180-06260-000

  Кольцо/шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  44271-09AA0-YU1

  Cover,fuel tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  17798-29E30-000

  CUSHION,RADIATOR COVER FR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  44171-09AA0-000

  BRACKET,FUEL TANK COVER NO.1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  03242-05123-000

  Винт

  Кол-во на узел:

  4

  Примечания:

  Replaced by 03241-0512A-000 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  03241-0512A-000

  Винт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  44170-09AA0-000

  BRACKET,FUEL TANK COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  02142-0612B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  02142-06123-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 02142-0612B-000 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  02142-0612A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  08313-2006A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  08313-20063-000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Replaced by 08313-2006B-000 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  08313-2006B-000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  09136-06015-000

  Винт 6X16

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  09180-06309-000

  Прокладка направляющая

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  68120-09AA0-GY7

  Эмблема

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  68120-09AB0-KD2

  Эмблема

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
