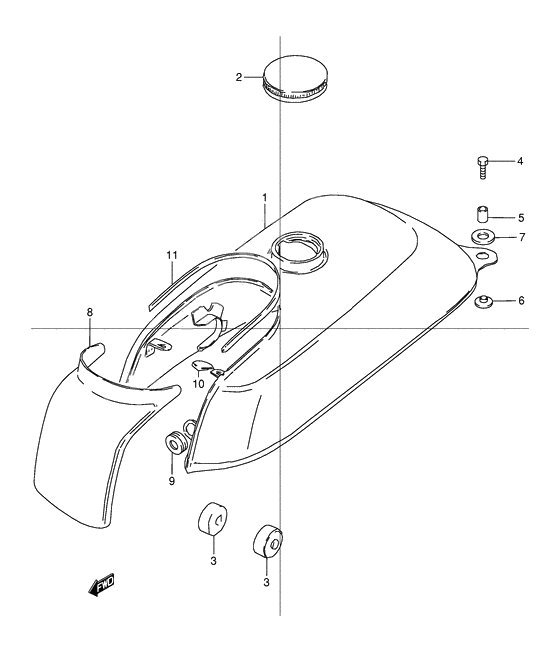

Tank fuel

Tank fuel

X

Tank assy, fuel (red) (Ref #1)

1

Part #44100-172A0-Y7M

VIEW IN LIST

X

Tank assy, fuel (black) (Ref #1)

1

Part #44100-172A0-Y7L

VIEW IN LIST

X

Tank assy, fuel (red) (Ref #1)

1

Part #44100-172A0-28V

VIEW IN LIST

X

Tank assy, fuel (black) (Ref #1)

1

Part #44100-172A0-019

VIEW IN LIST

X

Крышка топливного бака (Ref #2)

2

Part #44200-36702-000

VIEW IN LIST

X

Cushion (Ref #3)

3

Part #09329-10005-000

VIEW IN LIST

X

Cushion (Ref #3)

3

Part #09329-10005-000

VIEW IN LIST

X

Cushion (Ref #3)

3

Part #09329-10005-000

VIEW IN LIST

X

Cushion (Ref #3)

3

Part #09329-10005-000

VIEW IN LIST

X

Bolt(6x25) (Ref #4)

4

Part #09118-06076-000

VIEW IN LIST

X

Bolt(6x20) (Ref #4)

4

Part #09118-06045-000

VIEW IN LIST

X

Прокладка катушки зажигания (Ref #5)

5

Part #09180-06310-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09320-10003-000

VIEW IN LIST

X

Cushion (Ref #7)

7

Part #09320-11007-000

VIEW IN LIST

X

COVER,FUEL TANK FR (Ref #8)

8

Part #44171-17200-Y7L

VIEW IN LIST

X

Cover, front (red) (Ref #8)

8

Part #44171-17200-000

VIEW IN LIST

X

Cover, front (red) (Ref #8)

8

Part #44171-17200-019

VIEW IN LIST

X

САЙЛЕНТБЛОК (Ref #9)

9

Part #09320-06504-000

VIEW IN LIST

X

упругая прокладка подвеса (Ref #10)

10

Part #09329-18001-000

VIEW IN LIST

X

Валик (Ref #11)

11

Part #68241-17210-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  44100-172A0-Y7M

  Tank assy, fuel (red)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44100-172A0-Y7L

  Tank assy, fuel (black)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44100-172A0-28V

  Tank assy, fuel (red)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44100-172A0-019

  Tank assy, fuel (black)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44200-36702-000

  Крышка топливного бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  09329-10005-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  09118-06076-000

  Bolt(6x25)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  09118-06045-000

  Bolt(6x20)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  09180-06310-000

  Прокладка катушки зажигания

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  09320-10003-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09320-11007-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44171-17200-Y7L

  COVER,FUEL TANK FR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44171-17200-000

  Cover, front (red)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44171-17200-28V

  Cover, front (red)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44171-17200-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44171-17200-019

  Cover, front (red)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44171-17200-Y7M

  Cover, front (red)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44171-17200-019 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  09320-06504-000

  САЙЛЕНТБЛОК

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09329-18001-000

  упругая прокладка подвеса

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  68241-17210-000

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  68241-17200-000

  Валик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 68241-17210-000 Доступно: Нет в наличии


  Нет в наличии
