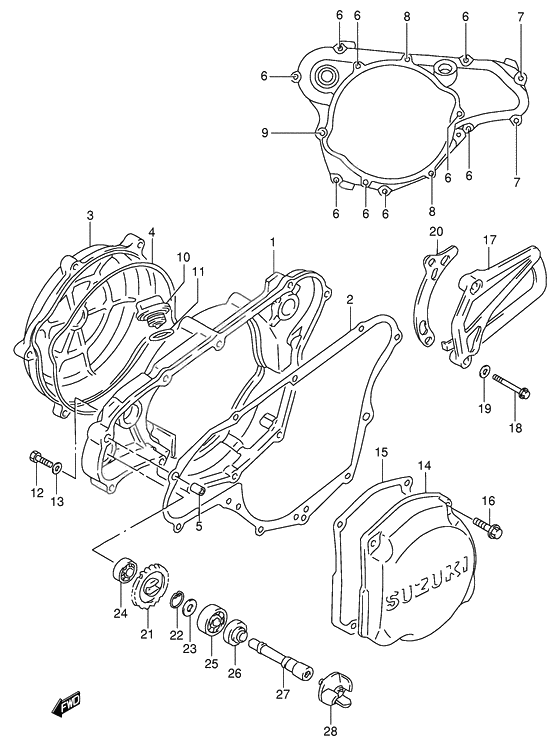

Crankcase cover- water pump Model w/x/y

Crankcase cover- water pump Model w/x/y

X

COVER,CLUTCH (Ref #1)

1

Part #11341-36E10-000

VIEW IN LIST

X

GASKET,CLUTCH COVER (Ref #2)

2

Part #11482-36E10-000

VIEW IN LIST

X

COVER,CLUTCH OUTER (Ref #3)

3

Part #11371-36F01-000

VIEW IN LIST

X

O RING,CLUTCH COVER OUTER (Ref #4)

4

Part #11484-36E10-000

VIEW IN LIST

X

Стопор (Ref #5)

5

Part #04211-09129-000

VIEW IN LIST

X

Bolt (Ref #7)

7

Part #01547-0630B-000

VIEW IN LIST

X

Bolt (Ref #7)

7

Part #01547-0630B-000

VIEW IN LIST

X

Bolt (Ref #7)

7

Part #01547-0630B-000

VIEW IN LIST

X

Bolt (Ref #7)

7

Part #01547-0630B-000

VIEW IN LIST

X

Bolt (Ref #8)

8

Part #01547-0665B-000

VIEW IN LIST

X

Bolt (Ref #8)

8

Part #01547-0665B-000

VIEW IN LIST

X

Bolt (Ref #8)

8

Part #01547-0665B-000

VIEW IN LIST

X

Bolt (Ref #8)

8

Part #01547-0665B-000

VIEW IN LIST

X

Болт (Ref #9)

9

Part #01547-0670B-000

VIEW IN LIST

X

PLUG,OIL FILLER (Ref #10)

10

Part #11971-12C51-000

VIEW IN LIST

X

O RING(D:3.1,ID:16.8) (Ref #11)

11

Part #09280-17003-000

VIEW IN LIST

X

SCREW(6X10) (Ref #12)

12

Part #09128-06044-000

VIEW IN LIST

X

Редуктор (S) (Ref #13)

13

Part #09168-06004-000

VIEW IN LIST

X

Крышка зажигания (Ref #14)

14

Part #11351-36F00-000

VIEW IN LIST

X

GASKET,MAGNETO COVER (Ref #15)

15

Part #11483-36E11-000

VIEW IN LIST

X

Bolt (6x20) (Ref #16)

16

Part #01547-0620B-000

VIEW IN LIST

X

COVER,ENGINE SPROCKET (Ref #17)

17

Part #11360-36E00-000

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #09160-06126-000

VIEW IN LIST

X

PLATE,FR CHAIN GUIDE (Ref #20)

20

Part #27641-37E00-000

VIEW IN LIST

X

GEAR,WATER PUMP DRIVEN (Ref #21)

21

Part #17441-36E10-000

VIEW IN LIST

X

Circlip (Ref #22)

22

Part #08331-31109-000

VIEW IN LIST

X

Шайба (Ref #23)

23

Part #09181-10111-000

VIEW IN LIST

X

BEARING(8X22X7) (Ref #24)

24

Part #09262-08005-000

VIEW IN LIST

X

BEARING(10X26X8) (Ref #25)

25

Part #09262-10014-000

VIEW IN LIST

X

Seal,water pump (Ref #26)

26

Part #17461-03B00-000

VIEW IN LIST

X

SHAFT,WATER PUMP (Ref #27)

27

Part #17511-36E10-000

VIEW IN LIST

X

Крыльчатка водной помпы (Ref #28)

28

Part #17491-36E10-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  11341-36E10-000

  COVER,CLUTCH

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 2

  Артикул:

  11482-36E10-000

  GASKET,CLUTCH COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 3

  Артикул:

  11371-36E10-000

  Cover, clutch outer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 11371-36F01-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 3

  Артикул:

  11371-36F01-000

  COVER,CLUTCH OUTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 4

  Артикул:

  11484-36E10-000

  O RING,CLUTCH COVER OUTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 5

  Артикул:

  04211-09129-000

  Стопор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 6

  Артикул:

  01547-0625B-000

  Bolt

  Кол-во на узел:

  9

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 6

  Артикул:

  01547-06253-000

  Bolt

  Кол-во на узел:

  9

  Примечания:

  Replaced by 01547-0625B-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 7

  Артикул:

  01547-0630B-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 7

  Артикул:

  01547-06303-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01547-0630B-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 8

  Артикул:

  01547-06653-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01547-0665B-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 8

  Артикул:

  01547-0665B-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 9

  Артикул:

  01547-06703-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01547-0670B-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 9

  Артикул:

  01547-0670B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 10

  Артикул:

  11971-12C51-000

  PLUG,OIL FILLER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 11

  Артикул:

  09280-17003-000

  O RING(D:3.1,ID:16.8)

  Кол-во на узел:

  1

  Примечания:

  Доступно: 10


  Под заказ
• •

    Кольцо уплотнительное под крышку маслозаливной горловины / O RING(D:3.1,ID:16.8), 0928017003000, 09280-17003, 09280 17003, SUZUKI

    Цена: 230.00 р.

    Доступно: 10

    Подробно В корзину
  • КОЛЬЦО УПЛОТНИТЕЛЬНОЕ, 0928017003000, 09280-17003, 09280 17003, SUZUKI

    Цена: 0.00 р.

    Доступно: 0

    Подробно В корзину
• 12

  Артикул:

  09128-06044-000

  SCREW(6X10)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 13

  Артикул:

  09168-06004-000

  Редуктор (S)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 14

  Артикул:

  11351-36E10-000

  Крышка зажигания

  Кол-во на узел:

  1

  Примечания:

  Replaced by 11351-36F00-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 14

  Артикул:

  11351-36F00-000

  Крышка зажигания

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 15

  Артикул:

  11483-36E11-000

  GASKET,MAGNETO COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 15

  Артикул:

  11483-36E10-000

  Прокладка зажигания

  Кол-во на узел:

  1

  Примечания:

  Replaced by 11483-36E11-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 16

  Артикул:

  01547-06203-000

  Bolt (6x20)

  Кол-во на узел:

  4

  Примечания:

  Replaced by 01547-0620B-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 16

  Артикул:

  01547-0620B-000

  Bolt (6x20)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 17

  Артикул:

  11360-36E00-000

  COVER,ENGINE SPROCKET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 19

  Артикул:

  09160-06126-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 20

  Артикул:

  27641-37E00-000

  PLATE,FR CHAIN GUIDE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 21

  Артикул:

  17441-36E10-000

  GEAR,WATER PUMP DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 22

  Артикул:

  08331-31109-000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 22

  Артикул:

  08331-31106-000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08331-31109-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 23

  Артикул:

  09181-10111-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 24

  Артикул:

  09262-08005-000

  BEARING(8X22X7)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 25

  Артикул:

  09262-10014-000

  BEARING(10X26X8)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 26

  Артикул:

  17461-03B00-000

  Seal,water pump

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 26

  Артикул:

  17461-28C10-000

  Seal,water pump

  Кол-во на узел:

  1

  Примечания:

  Replaced by 17461-03B00-000 Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 27

  Артикул:

  17511-36E10-000

  SHAFT,WATER PUMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
• 28

  Артикул:

  17491-36E10-000

  Крыльчатка водной помпы

  Кол-во на узел:

  1

  Примечания:

  Доступно: Под заказ


  Под заказ
• • Цена: 0.00 р.

    Доступно:

    Подробно В корзину
