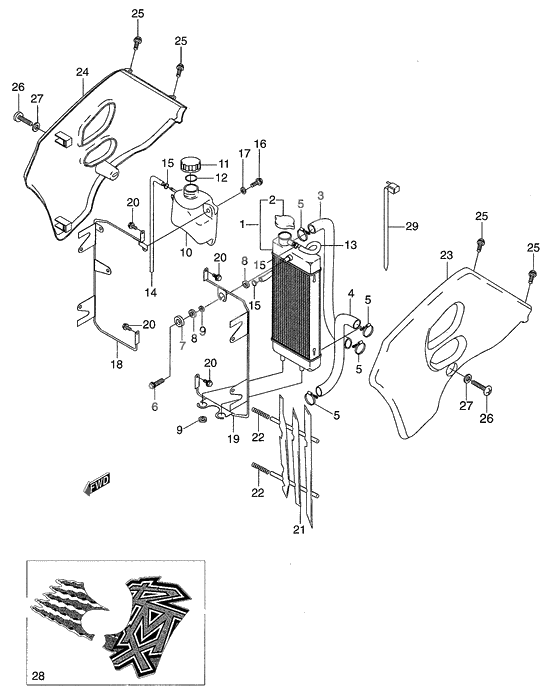

Radiator

Radiator

X

Radiator, water (Ref #1)

1

Part #17710-00E00-000

VIEW IN LIST

X

Стакан карбюратора (Ref #2)

2

Part #17730-00E00-000

VIEW IN LIST

X

Hose, radiator ,inlet (Ref #3)

3

Part #17851-03E00-000

VIEW IN LIST

X

Hose, radiator,outlet (Ref #4)

4

Part #17852-03E00-000

VIEW IN LIST

X

*01107-06123 (Ref #6)

6

Part #01500-0612A-000

VIEW IN LIST

X

Шайба (Ref #7)

7

Part #09160-06109-000

VIEW IN LIST

X

Shaft,center stand (Ref #8)

8

Part #08322-0110B-000

VIEW IN LIST

X

Shaft,center stand (Ref #8)

8

Part #08322-0110B-000

VIEW IN LIST

X

Shaft,center stand (Ref #8)

8

Part #08322-0110B-000

VIEW IN LIST

X

Shaft,center stand (Ref #8)

8

Part #08322-0110B-000

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #08322-0110A-000

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #08322-0110A-000

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #08322-0110A-000

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #08322-0110A-000

VIEW IN LIST

X

Cushion (Ref #9)

9

Part #09308-10E01-000

VIEW IN LIST

X

Cushion (Ref #9)

9

Part #09308-10E01-000

VIEW IN LIST

X

Cushion (Ref #9)

9

Part #09308-10E01-000

VIEW IN LIST

X

Cushion (Ref #9)

9

Part #09308-10E01-000

VIEW IN LIST

X

TANK ASSY,RESERVOIR (Ref #10)

10

Part #17910-03D01-000

VIEW IN LIST

X

CAP,RESERVOIR TANK (Ref #11)

11

Part #17845-13700-000

VIEW IN LIST

X

GASKET,RESERVOIR TANK CAP (Ref #12)

12

Part #17844-13700-000

VIEW IN LIST

X

HOSE(5X8.2X360) (Ref #13)

13

Part #09352-50005-360

VIEW IN LIST

X

Шланг топливный (Ref #14)

14

Part #44420-44AR0-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #02112-0616B-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #02112-0616A-000

VIEW IN LIST

X

Holder, reserve tank (Ref #18)

18

Part #17920-03E00-EE3

VIEW IN LIST

X

Holder, radiator (Ref #19)

19

Part #17930-03E00-EE3

VIEW IN LIST

X

LOUVER,RADIATOR (Ref #21)

21

Part #17821-03D00-000

VIEW IN LIST

X

Пружина (Ref #22)

22

Part #09446-11002-XC0

VIEW IN LIST

X

Пружина (Ref #22)

22

Part #09446-11002-XC0

VIEW IN LIST

X

Пружина (Ref #22)

22

Part #09446-11002-XC0

VIEW IN LIST

X

Пружина (Ref #22)

22

Part #09446-11002-XC0

VIEW IN LIST

X

Cover, radiator, lh (black) (Ref #23)

23

Part #17762-03E00-NE2

VIEW IN LIST

X

Cover, radiator, rh (black) (Ref #24)

24

Part #17761-03E00-NE2

VIEW IN LIST

X

Screw 6x10 (Ref #26)

26

Part #02112-0610B-000

VIEW IN LIST

X

Screw 6x10 (Ref #26)

26

Part #02112-0610B-000

VIEW IN LIST

X

Screw 6x10 (Ref #26)

26

Part #02112-0610B-000

VIEW IN LIST

X

Screw 6x10 (Ref #26)

26

Part #02112-0610B-000

VIEW IN LIST

X

Набор эмблем (Ref #28)

28

Part #68130-03E30-Y0P

VIEW IN LIST

X

Набор эмблем (Ref #28)

28

Part #68130-03E30-17U

VIEW IN LIST

X

Clamp (Ref #29)

29

Part #09407-14403-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  17710-00E00-000

  Radiator, water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  17730-00E00-000

  Стакан карбюратора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  17851-03E00-000

  Hose, radiator ,inlet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  17852-03E00-000

  Hose, radiator,outlet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  09402-28511-000

  Clamp

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  01500-0612A-000

  *01107-06123

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  01500-06123-000

  *01107-06123

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01500-0612A-000 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09160-06109-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08322-0110B-000

  Shaft,center stand

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08322-0110A-000

  Шайба

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08322-01103-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 08322-0110B-000 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  09308-10E01-000

  Cushion

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  17910-03D01-000

  TANK ASSY,RESERVOIR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  17845-13700-000

  CAP,RESERVOIR TANK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  17844-13700-000

  GASKET,RESERVOIR TANK CAP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09352-50005-360

  HOSE(5X8.2X360)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09352-50823-360

  HOSE(5X8.2X360)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 09352-50005-360 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09352-50823-600

  Hose (5x8.2x600)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44420-44AR0-000 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  44420-44AR0-000

  Шланг топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09401-09403-000

  Clip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09401-09401-000

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Replaced by 09401-09403-000 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  02112-06163-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 02112-0616B-000 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  02112-0616B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  02112-0616A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  17920-03E00-EE3

  Holder, reserve tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  17930-03E00-EE3

  Holder, radiator

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  01570-0612B-000

  Bolt

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  01570-06123-000

  Bolt

  Кол-во на узел:

  4

  Примечания:

  Replaced by 01570-0612B-000 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  01570-0612A-000

  Bolt

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  17821-03D00-000

  LOUVER,RADIATOR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  09446-11002-XC0

  Пружина

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  09446-11002-000

  Пружина

  Кол-во на узел:

  4

  Примечания:

  Replaced by 09446-11002-XC0 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  17762-03E00-NE2

  Cover, radiator, lh (black)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  17761-03E00-NE2

  Cover, radiator, rh (black)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  02142-05103-000

  Винт 5X10

  Кол-во на узел:

  4

  Примечания:

  Replaced by 02142-0510B-000 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  02142-0510B-000

  Винт 5X10

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  02112-0610B-000

  Screw 6x10

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  02112-06103-000

  Screw 6x10

  Кол-во на узел:

  2

  Примечания:

  Replaced by 02112-0610B-000 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  68130-03E30-Y0P

  Набор эмблем

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  68130-03E30-17U

  Набор эмблем

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  09407-14403-000

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
