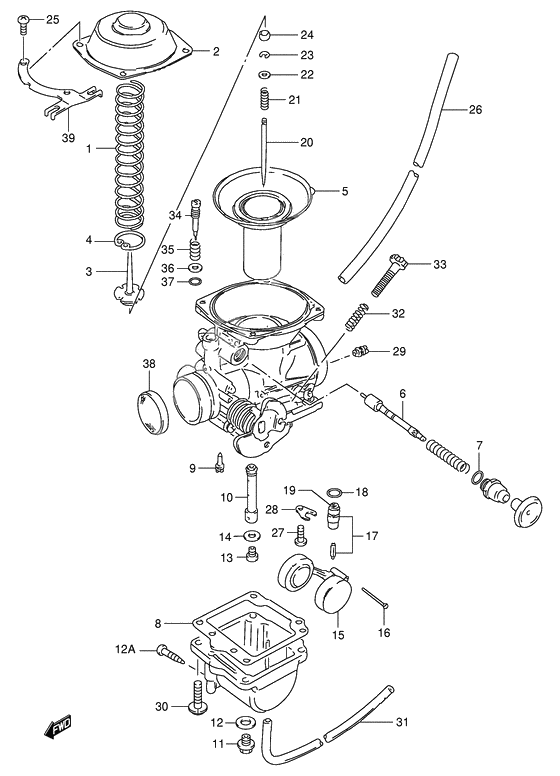

Carburetor assy

Carburetor assy

X

Пружина (Ref #1)

1

Part #13503-37100-000

VIEW IN LIST

X

Cover (Ref #2)

2

Part #13502-38300-000

VIEW IN LIST

X

Держатель направляющей (Ref #3)

3

Part #13389-44030-000

VIEW IN LIST

X

E ring (Ref #4)

4

Part #13581-44030-000

VIEW IN LIST

X

Diaphragm assy (Ref #5)

5

Part #13500-38350-000

VIEW IN LIST

X

PLUNGER ASSY (Ref #6)

6

Part #13411-25D10-000

VIEW IN LIST

X

O ring (Ref #7)

7

Part #13278-47090-000

VIEW IN LIST

X

Прокладка муфты (Ref #8)

8

Part #13251-38300-000

VIEW IN LIST

X

Жиклер пропускной (42.5) (Ref #9)

9

Part #09492-42010-000

VIEW IN LIST

X

Жиклерпроводник (Ref #9)

9

Part #09492-35010-000

VIEW IN LIST

X

JET,NEEDLE(P-1) (Ref #10)

10

Part #09494-00756-000

VIEW IN LIST

X

Болт (Ref #11)

11

Part #13247-44080-000

VIEW IN LIST

X

Прокладка (Ref #12)

12

Part #13246-44080-000

VIEW IN LIST

X

Заглушка дренажная (Ref #12A)

12A

Part #13247-02340-000

VIEW IN LIST

X

Жиклер главный (130) (Ref #13)

13

Part #09491-26011-000

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #13382-03110-000

VIEW IN LIST

X

Поплавок (Ref #15)

15

Part #13250-37100-000

VIEW IN LIST

X

PIN,FLOAT (Ref #16)

16

Part #13254-92311-000

VIEW IN LIST

X

Клапан (Ref #17)

17

Part #13370-05530-000

VIEW IN LIST

X

O RING,NEEDLE VALVE SEAT (Ref #18)

18

Part #13374-35C00-000

VIEW IN LIST

X

Filter (Ref #19)

19

Part #13376-19F00-000

VIEW IN LIST

X

New Genuine Part (Ref #20)

20

Part #13383-25D20-000

VIEW IN LIST

X

NEEDLE,JET (Ref #20)

20

Part #13383-11910-000

VIEW IN LIST

X

Пружина (Ref #21)

21

Part #13388-44030-000

VIEW IN LIST

X

Шайба (Ref #22)

22

Part #13382-44030-000

VIEW IN LIST

X

Clip (Ref #23)

23

Part #13394-10010-000

VIEW IN LIST

X

Ring (Ref #24)

24

Part #13387-47010-000

VIEW IN LIST

X

Болт (Ref #25)

25

Part #02112-05127-000

VIEW IN LIST

X

Hose (Ref #26)

26

Part #13683-19B80-000

VIEW IN LIST

X

Болт (Ref #27)

27

Part #02112-0406B-000

VIEW IN LIST

X

Плата клапана (Ref #28)

28

Part #13373-39110-000

VIEW IN LIST

X

Жиклерпроводник воздуха (Ref #29)

29

Part #09493-30003-000

VIEW IN LIST

X

Screw (Ref #30)

30

Part #13601-25D00-000

VIEW IN LIST

X

HOSE(3.5X6.5X750) (Ref #31)

31

Part #13684-29C50-000

VIEW IN LIST

X

Пружина (Ref #32)

32

Part #13268-37420-000

VIEW IN LIST

X

Регулятор (Ref #33)

33

Part #13267-25D00-000

VIEW IN LIST

X

Винт топливный (Ref #34)

34

Part #13279-47070-000

VIEW IN LIST

X

Пружина (Ref #35)

35

Part #13268-47070-000

VIEW IN LIST

X

Шайба (Ref #36)

36

Part #13291-29900-000

VIEW IN LIST

X

O RING,PILOT AIR SCREW (Ref #37)

37

Part #13295-29901-000

VIEW IN LIST

X

Filter (Ref #38)

38

Part #13236-25D00-000

VIEW IN LIST

X

Bracket (Ref #39)

39

Part #13621-25D00-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• Артикул:

  13200-25D21-000

  New Genuine Part

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  13200-25D20-000

  New Genuine Part

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  13200-25D11-000

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  13503-37100-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  13502-38300-000

  Cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  13389-44030-000

  Держатель направляющей

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  13581-44030-000

  E ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  13500-38350-000

  Diaphragm assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  13411-25D10-000

  PLUNGER ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  13278-47090-000

  O ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  13251-38300-000

  Прокладка муфты

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  09492-42010-000

  Жиклер пропускной (42.5)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  09492-35010-000

  Жиклерпроводник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09494-00756-000

  JET,NEEDLE(P-1)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  13247-44080-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  13246-44080-000

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12A

  Артикул:

  13247-02340-000

  Заглушка дренажная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09491-26011-000

  Жиклер главный (130)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  13382-03110-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  13250-37100-000

  Поплавок

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  13254-92311-000

  PIN,FLOAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  13370-05530-000

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  13374-35C00-000

  O RING,NEEDLE VALVE SEAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  13376-19F00-000

  Filter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  13383-25D20-000

  New Genuine Part

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  13383-11910-000

  NEEDLE,JET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  13388-44030-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  13382-44030-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  13394-10010-000

  Clip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  13387-47010-000

  Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  02112-05127-000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  13683-19B80-000

  Hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  02112-0406B-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  02112-04063-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 02112-0406B-000 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  13373-39110-000

  Плата клапана

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  09493-30003-000

  Жиклерпроводник воздуха

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  13601-25D00-000

  Screw

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  13684-29C50-000

  HOSE(3.5X6.5X750)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  13268-37420-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  13267-25D00-000

  Регулятор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  13279-47070-000

  Винт топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  13268-47070-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  13291-29900-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  13295-29901-000

  O RING,PILOT AIR SCREW

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  13295-29900-000

  O RING,PILOT AIR SCREW

  Кол-во на узел:

  1

  Примечания:

  Replaced by 13295-29901-000 Доступно: Нет в наличии


  670.00 р.
• •

    O RING / КОЛЬЦА, 1329529900000, 13295-29900, 13295 29900, SUZUKI

    (SUZUKI)

    Цена: 670.00 р.

    Доступно: 0

    Подробно В корзину
• 38

  Артикул:

  13236-25D00-000

  Filter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  13621-25D00-000

  Bracket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
