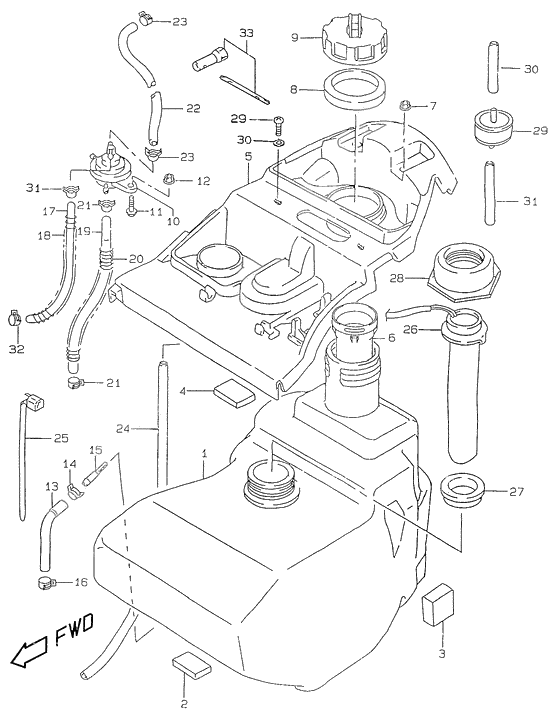

Tank fuel

Tank fuel

X

Tank, fuel (Ref #1)

1

Part #44111-35E10-000

VIEW IN LIST

X

Tank, fuel (Ref #1)

1

Part #44111-35E00-000

VIEW IN LIST

X

Cushion (Ref #2)

2

Part #63191-25C00-000

VIEW IN LIST

X

Cushion, no.2 (Ref #3)

3

Part #56314-48B10-000

VIEW IN LIST

X

CUSHION,FR FENDER (Ref #4)

4

Part #53145-20A00-000

VIEW IN LIST

X

Tray, fuel drain (Ref #5)

5

Part #44262-22F00-000

VIEW IN LIST

X

Трубка впуска № (Ref #6)

6

Part #44199-35E00-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08316-1006B-000

VIEW IN LIST

X

RUBBER,FUEL TANK INLET (Ref #8)

8

Part #44261-25E00-000

VIEW IN LIST

X

Крышка топливного бака (Ref #9)

9

Part #44200-39C01-X00

VIEW IN LIST

X

Cock assy, fuel (Ref #10)

10

Part #44300-11B01-X00

VIEW IN LIST

X

Bolt (Ref #11)

11

Part #01550-0620B-000

VIEW IN LIST

X

Bolt (Ref #11)

11

Part #01550-0620A-000

VIEW IN LIST

X

Шланг впускной (Ref #13)

13

Part #44421-35E00-000

VIEW IN LIST

X

(ca) clip (Ref #14)

14

Part #09401-10409-000

VIEW IN LIST

X

Фильтр топливный (Ref #15)

15

Part #44322-02E10-000

VIEW IN LIST

X

Clip (Ref #16)

16

Part #09401-09403-000

VIEW IN LIST

X

Hose, vacuum (Ref #17)

17

Part #44425-35E00-000

VIEW IN LIST

X

Пружина (Ref #18)

18

Part #09440-13035-000

VIEW IN LIST

X

Шланг выпускной (Ref #19)

19

Part #44422-35E00-000

VIEW IN LIST

X

Шланг (Ref #22)

22

Part #09355-50105-700

VIEW IN LIST

X

Шланг (Ref #24)

24

Part #09352-70103-800

VIEW IN LIST

X

Струбцина (L:165) (Ref #25)

25

Part #09407-18402-000

VIEW IN LIST

X

Clamp (Ref #25)

25

Part #09407-14403-000

VIEW IN LIST

X

Gauge, fuel level (Ref #26)

26

Part #34800-02E00-000

VIEW IN LIST

X

Прокладка (Ref #27)

27

Part #34825-29C00-X00

VIEW IN LIST

X

CAP,FUEL TANK LEVEL GAUGE (Ref #28)

28

Part #44587-29C00-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616B-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616B-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616B-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616B-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616A-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616A-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616A-000

VIEW IN LIST

X

Болт (Ref #29)

29

Part #02112-0616A-000

VIEW IN LIST

X

Шайба (Ref #30)

30

Part #08322-0106B-000

VIEW IN LIST

X

Шайба (Ref #30)

30

Part #08322-0106B-000

VIEW IN LIST

X

Шайба (Ref #30)

30

Part #08322-0106B-000

VIEW IN LIST

X

Шайба (Ref #30)

30

Part #08322-0106B-000

VIEW IN LIST

X

Струбцина масляного шланга (Ref #31)

31

Part #09401-08401-000

VIEW IN LIST

X

Струбцина масляного шланга (Ref #31)

31

Part #09401-08401-000

VIEW IN LIST

X

Струбцина масляного шланга (Ref #31)

31

Part #09401-08401-000

VIEW IN LIST

X

Струбцина масляного шланга (Ref #31)

31

Part #09401-08401-000

VIEW IN LIST

X

Ключи (Ref #33)

33

Part #09800-21027-000

VIEW IN LIST

X

Ключи (Ref #33)

33

Part #96410-09E00-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  44111-35E10-000

  Tank, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44111-35E00-000

  Tank, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  63191-25C00-000

  Cushion

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44281-29C00-000

  Cushion

  Кол-во на узел:

  6

  Примечания:

  Replaced by 63191-25C00-000 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  56314-48B10-000

  Cushion, no.2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  47165-48B20-000

  Cushion, no.2

  Кол-во на узел:

  2

  Примечания:

  Replaced by 56314-48B10-000 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  53145-20A00-000

  CUSHION,FR FENDER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  44262-22F00-000

  Tray, fuel drain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  44199-35E00-000

  Трубка впуска №

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08316-10063-000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Replaced by 08316-1006B-000 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08316-1006B-000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  44261-25E00-000

  RUBBER,FUEL TANK INLET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  44200-39C01-X00

  Крышка топливного бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  44300-11B01-X00

  Cock assy, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  01550-0620B-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  01550-0620A-000

  Bolt

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  01550-06203-000

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Replaced by 01550-0620B-000 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  44421-35E00-000

  Шланг впускной

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09401-10409-000

  (ca) clip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  44322-02E10-000

  Фильтр топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  09401-09403-000

  Clip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  09401-09401-000

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Replaced by 09401-09403-000 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  44425-35E00-000

  Hose, vacuum

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  09440-13035-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  44422-35E00-000

  Шланг выпускной

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  09355-50105-700

  Шланг

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  09352-70103-800

  Шланг

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  09407-18402-000

  Струбцина (L:165)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  09407-14403-000

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  34800-02E00-000

  Gauge, fuel level

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  34825-29C00-X00

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  44587-29C00-000

  CAP,FUEL TANK LEVEL GAUGE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  02112-06163-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 02112-0616B-000 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  02112-0616B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  02112-0616A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  08322-01063-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 08322-0106B-000 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  08322-0106B-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  09401-08401-000

  Струбцина масляного шланга

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  09800-21027-000

  Ключи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  96410-09E00-000

  Ключи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
