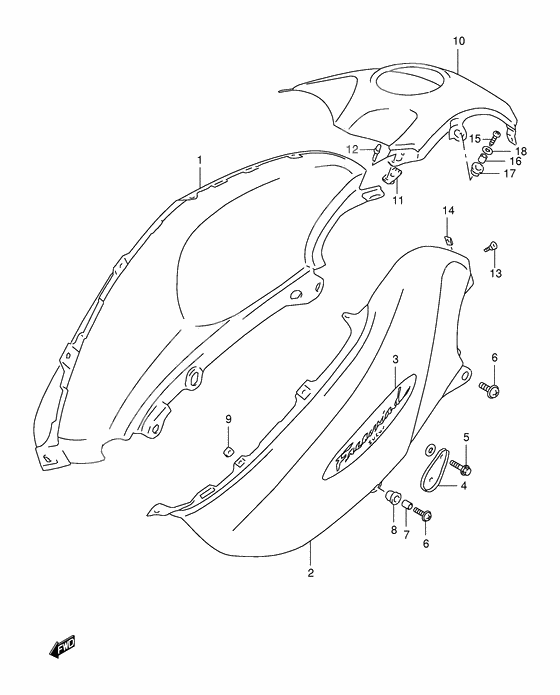

Fuel tank cover Model v

Fuel tank cover Model v

X

COVER,FUEL TANK,R (Ref #1)

1

Part #44171-04F00-13L

VIEW IN LIST

X

COVER,FUEL TANK,R (Ref #1)

1

Part #44171-04F00-Y98

VIEW IN LIST

X

COVER,FUEL TANK,R (Ref #1)

1

Part #44171-04F00-Y2D

VIEW IN LIST

X

COVER,FUEL TANK,L (Ref #2)

2

Part #44181-04F00-Y2D

VIEW IN LIST

X

COVER,FUEL TANK,L (Ref #2)

2

Part #44181-04F00-13L

VIEW IN LIST

X

COVER,FUEL TANK,L (Ref #2)

2

Part #44181-04F00-Y98

VIEW IN LIST

X

EMBLEM,FUEL TANK COVER(BLUE) (Ref #3)

3

Part #68111-04F00-Z1C

VIEW IN LIST

X

EMBLEM,FUEL TANK COVER(GRAY) (Ref #3)

3

Part #68111-04F00-Z1B

VIEW IN LIST

X

EMBLEM,FUEL TANK COVER(ORANGE) (Ref #3)

3

Part #68111-04F00-Z1A

VIEW IN LIST

X

BRACKET,SIDE COVER,SIDE (Ref #4)

4

Part #44175-04F00-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #01550-0610A-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #01550-0610B-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02142-0616A-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02142-0616A-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02142-0616A-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02142-0616A-000

VIEW IN LIST

X

Кольцо/шайба (Ref #7)

7

Part #09180-06307-000

VIEW IN LIST

X

Валик (Ref #8)

8

Part #09320-09045-000

VIEW IN LIST

X

Гайка (Ref #9)

9

Part #94484-24F00-000

VIEW IN LIST

X

COVER,FUEL TANK UPR (Ref #10)

10

Part #44191-04F00-28C

VIEW IN LIST

X

COVER,FUEL TANK UPR (Ref #10)

10

Part #44191-04F00-35W

VIEW IN LIST

X

Plate (Ref #11)

11

Part #94483-12C01-000

VIEW IN LIST

X

Rivet (Ref #12)

12

Part #09229-03019-000

VIEW IN LIST

X

Болт (Ref #13)

13

Part #09139-05054-000

VIEW IN LIST

X

WASHER(6.5X18X1) (Ref #18)

18

Part #09160-06056-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  44171-04F00-13L

  COVER,FUEL TANK,R

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44171-04F00-33J

  COVER,FUEL TANK,R

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44171-04F00-13L Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44171-04F00-Y98

  COVER,FUEL TANK,R

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  44171-04F00-Y2D

  COVER,FUEL TANK,R

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44181-04F00-33J

  COVER,FUEL TANK,L

  Кол-во на узел:

  1

  Примечания:

  Replaced by 44181-04F00-13L Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44181-04F00-Y2D

  COVER,FUEL TANK,L

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44181-04F00-13L

  COVER,FUEL TANK,L

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  44181-04F00-Y98

  COVER,FUEL TANK,L

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  68111-04F00-Z1C

  EMBLEM,FUEL TANK COVER(BLUE)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  68111-04F00-Z1B

  EMBLEM,FUEL TANK COVER(GRAY)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  68111-04F00-Z1A

  EMBLEM,FUEL TANK COVER(ORANGE)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  44175-04F00-000

  BRACKET,SIDE COVER,SIDE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  01550-0610A-000

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  01550-06103-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01550-0610B-000 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  01550-0610B-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  09136-06085-000

  Screw, rear upper

  Кол-во на узел:

  4

  Примечания:

  Replaced by 02142-0616A-000 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  02142-0616A-000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09180-06307-000

  Кольцо/шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09320-09026-000

  Валик

  Кол-во на узел:

  4

  Примечания:

  Replaced by 09320-09045-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09320-09045-000

  Валик

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  94484-32B00-000

  Гайка

  Кол-во на узел:

  6

  Примечания:

  Replaced by 94484-24F00-000 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  94484-24F00-000

  Гайка

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  44191-04F00-28C

  COVER,FUEL TANK UPR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  44191-04F00-35W

  COVER,FUEL TANK UPR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  94483-12C01-000

  Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  09229-03019-000

  Rivet

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09139-05054-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  02142-06163-000

  Болт

  Кол-во на узел:

  3

  Примечания:

  Replaced by 02142-0616A-000 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  09160-06056-000

  WASHER(6.5X18X1)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
