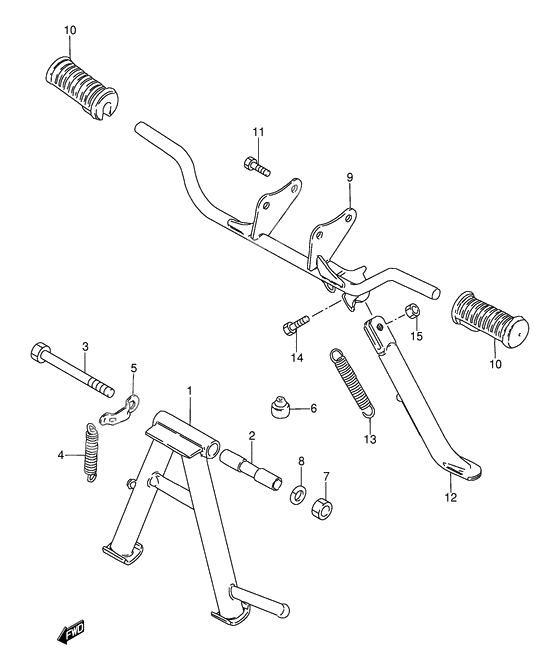

Center stand

Center stand

X

STAND,CTR (Ref #1)

1

Part #42100-39311-000

VIEW IN LIST

X

Spacer (Ref #2)

2

Part #42211-03001-000

VIEW IN LIST

X

BOLT(10X110) (Ref #3)

3

Part #09103-10148-000

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #09443-16007-000

VIEW IN LIST

X

Крюк (Ref #5)

5

Part #42251-39000-000

VIEW IN LIST

X

Cushion (Ref #6)

6

Part #09321-10001-000

VIEW IN LIST

X

Гайка (Ref #7)

7

Part #08310-0010B-000

VIEW IN LIST

X

Пластина замка (Ref #8)

8

Part #08321-0110B-000

VIEW IN LIST

X

BAR,FR FOOTREST (Ref #9)

9

Part #43510-23455-000

VIEW IN LIST

X

Резина (Ref #10)

10

Part #43551-39100-000

VIEW IN LIST

X

Резина (Ref #10)

10

Part #43551-39100-000

VIEW IN LIST

X

Резина (Ref #10)

10

Part #43551-39100-000

VIEW IN LIST

X

Резина (Ref #10)

10

Part #43551-39100-000

VIEW IN LIST

X

Bolt (Ref #11)

11

Part #01570-0816A-000

VIEW IN LIST

X

STAND,PROP (Ref #12)

12

Part #42310-23450-000

VIEW IN LIST

X

Пружина (Ref #13)

13

Part #09443-14017-000

VIEW IN LIST

X

BOLT(10X27) (Ref #14)

14

Part #09100-10287-000

VIEW IN LIST

X

Nut (Ref #15)

15

Part #09140-10043-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• Артикул:

  08310-0010A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  08321-0110A-000

  Пластина замка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  42100-39311-000

  STAND,CTR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  42211-03001-000

  Spacer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  09103-10148-000

  BOLT(10X110)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  09443-16007-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  42251-39000-000

  Крюк

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  09321-10001-000

  Cushion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08310-0010B-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  08310-00103-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08310-0010B-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08321-01103-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08321-0110B-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  08321-0110B-000

  Пластина замка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  43510-23455-000

  BAR,FR FOOTREST

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  43551-39100-000

  Резина

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  01570-0816A-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  01570-08163-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01570-0816A-000 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  42310-23450-000

  STAND,PROP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09443-14017-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09100-10287-000

  BOLT(10X27)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09140-10043-000

  Nut

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
