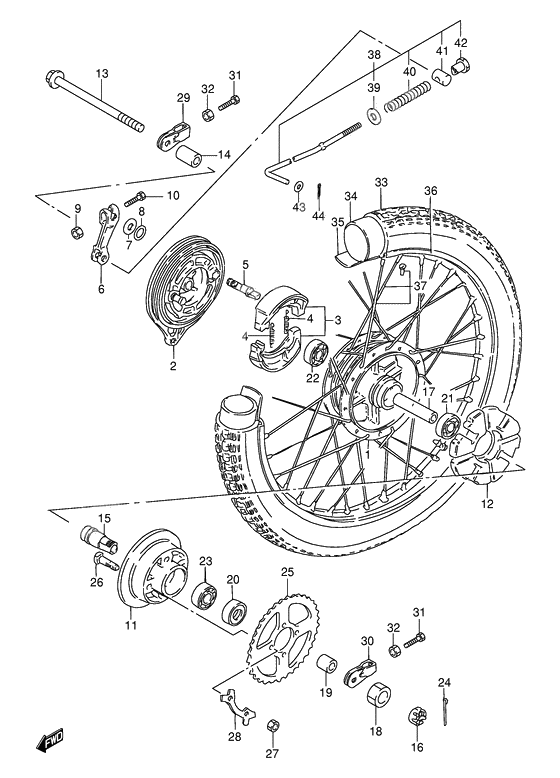

Rear wheel complete assy P36

Rear wheel complete assy P36

X

HUB,RR WHEEL (Ref #1)

1

Part #64110-35002-000

VIEW IN LIST

X

PANEL,RR BRAKE ANCHOR (Ref #2)

2

Part #64210-46013-000

VIEW IN LIST

X

SHOE & SPRING SET,BRAKE (Ref #3)

3

Part #54401-35880-000

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #09443-07044-000

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #09443-07044-000

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #09443-07044-000

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #09443-07044-000

VIEW IN LIST

X

CAM,BRAKE (Ref #5)

5

Part #54441-29305-000

VIEW IN LIST

X

LEVER,RR BRAKE CAM (Ref #6)

6

Part #64451-39100-000

VIEW IN LIST

X

Шайба (Ref #7)

7

Part #09160-14055-000

VIEW IN LIST

X

O ring (Ref #8)

8

Part #09280-14011-000

VIEW IN LIST

X

Гайка (Ref #9)

9

Part #08316-1006B-000

VIEW IN LIST

X

BOLT(6X32) (Ref #10)

10

Part #09103-06045-000

VIEW IN LIST

X

DRUM,RR SPROCKET MOUNTING (Ref #11)

11

Part #64611-39200-000

VIEW IN LIST

X

ABSORBER,RR WHEEL HUB SHOCK (Ref #12)

12

Part #64651-010B1-000

VIEW IN LIST

X

AXLE,RR (Ref #13)

13

Part #64711-39001-000

VIEW IN LIST

X

SPACER(12.2X22X39) (Ref #14)

14

Part #09180-12065-000

VIEW IN LIST

X

SHAFT,RR SPROCKET DRUM (Ref #15)

15

Part #64761-39000-000

VIEW IN LIST

X

Гайка (Ref #16)

16

Part #09141-10006-000

VIEW IN LIST

X

SPACER(12.5X19X58) (Ref #17)

17

Part #09180-12145-000

VIEW IN LIST

X

Гайка (Ref #18)

18

Part #09140-16005-000

VIEW IN LIST

X

SPACER(17X25X25) (Ref #19)

19

Part #09180-17041-000

VIEW IN LIST

X

SEAL,OIL(25X40X6) (Ref #20)

20

Part #09285-25003-000

VIEW IN LIST

X

Подшипник B1 12X32X10 (Ref #21)

21

Part #08143-62017-000

VIEW IN LIST

X

Bearing (Ref #22)

22

Part #08143-63017-000

VIEW IN LIST

X

Bearing (Ref #23)

23

Part #08113-62037-000

VIEW IN LIST

X

20 x 20 cotter (Ref #24)

24

Part #04111-2020A-000

VIEW IN LIST

X

SPROCKET,RR(NT:44) (Ref #25)

25

Part #64511-23472-000

VIEW IN LIST

X

BOLT(8X33.5) (Ref #26)

26

Part #09105-08001-000

VIEW IN LIST

X

Гайка (Ref #27)

27

Part #08310-0008B-000

VIEW IN LIST

X

Шайба (Ref #28)

28

Part #09169-08011-000

VIEW IN LIST

X

ADJUSTER,CHAIN (Ref #29)

29

Part #61410-23450-000

VIEW IN LIST

X

Adjuster, chain lh (Ref #30)

30

Part #61420-23450-000

VIEW IN LIST

X

Bolt(8x50) (Ref #31)

31

Part #09104-08034-000

VIEW IN LIST

X

Bolt(8x50) (Ref #31)

31

Part #09104-08034-000

VIEW IN LIST

X

Bolt(8x50) (Ref #31)

31

Part #09104-08034-000

VIEW IN LIST

X

Bolt(8x50) (Ref #31)

31

Part #09104-08034-000

VIEW IN LIST

X

Tire (2.75-18), irc (Ref #33)

33

Part #65100-36011-000

VIEW IN LIST

X

Tube 275/300-18 (Ref #34)

34

Part #55200-26F00-000

VIEW IN LIST

X

PROTECTOR,INNER TUBE (Ref #35)

35

Part #55261-11010-000

VIEW IN LIST

X

RIM,FR WHEEL 1.60X18 (Ref #36)

36

Part #55311-05300-000

VIEW IN LIST

X

SPOKE SET,RR (Ref #37)

37

Part #65320-12121-000

VIEW IN LIST

X

ROD ASSY,RR BRAKE (Ref #38)

38

Part #43300-23450-000

VIEW IN LIST

X

Шайба (Ref #39)

39

Part #08322-0106B-000

VIEW IN LIST

X

Spring (Ref #40)

40

Part #09440-09004-000

VIEW IN LIST

X

Гайка (Ref #41)

41

Part #09150-06010-000

VIEW IN LIST

X

Рукоятка кулочка тормоза (Ref #42)

42

Part #09209-11002-000

VIEW IN LIST

X

Шайба (Ref #43)

43

Part #08322-0105B-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• Артикул:

  08310-0008A-000

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• Артикул:

  08322-0105A-000

  Шайба

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  64110-35002-000

  HUB,RR WHEEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  64210-46013-000

  PANEL,RR BRAKE ANCHOR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  54401-35880-000

  SHOE & SPRING SET,BRAKE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  09443-07044-000

  Пружина

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  54441-29305-000

  CAM,BRAKE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  64451-39100-000

  LEVER,RR BRAKE CAM

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  09160-14055-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09280-14011-000

  O ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  08316-1006B-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  08316-10063-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08316-1006B-000 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09103-06045-000

  BOLT(6X32)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  64611-39200-000

  DRUM,RR SPROCKET MOUNTING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  64651-010B1-000

  ABSORBER,RR WHEEL HUB SHOCK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  64711-39001-000

  AXLE,RR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09180-12065-000

  SPACER(12.2X22X39)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  64761-39000-000

  SHAFT,RR SPROCKET DRUM

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  09141-10006-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  09180-12145-000

  SPACER(12.5X19X58)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  09140-16005-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  09180-17041-000

  SPACER(17X25X25)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  09285-25003-000

  SEAL,OIL(25X40X6)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  08143-62017-000

  Подшипник B1 12X32X10

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  08143-63017-000

  Bearing

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  08113-62037-000

  Bearing

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  04111-20208-000

  20 x 20 cotter

  Кол-во на узел:

  1

  Примечания:

  Replaced by 04111-2020A-000 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  04111-2020A-000

  20 x 20 cotter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  64511-23472-000

  SPROCKET,RR(NT:44)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  09105-08001-000

  BOLT(8X33.5)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  08310-0008B-000

  Гайка

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  08310-00083-000

  Гайка

  Кол-во на узел:

  4

  Примечания:

  Replaced by 08310-0008B-000 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  09169-08011-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  61410-23450-000

  ADJUSTER,CHAIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  61420-23450-000

  Adjuster, chain lh

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  09104-08034-000

  Bolt(8x50)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  65100-36011-000

  Tire (2.75-18), irc

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  55200-26F00-000

  Tube 275/300-18

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  55200-11601-000

  Tube 275/300-18

  Кол-во на узел:

  1

  Примечания:

  Replaced by 55200-26F00-000 Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  55261-11010-000

  PROTECTOR,INNER TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  55311-05300-000

  RIM,FR WHEEL 1.60X18

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  65320-12121-000

  SPOKE SET,RR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  43300-23450-000

  ROD ASSY,RR BRAKE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  08322-0106B-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  08322-01063-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08322-0106B-000 Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  09440-09004-000

  Spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  09150-06014-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 09150-06010-000 Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  09150-06010-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  09209-11002-000

  Рукоятка кулочка тормоза

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  08322-0105B-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  08322-01053-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08322-0105B-000 Доступно: Нет в наличии


  Нет в наличии
