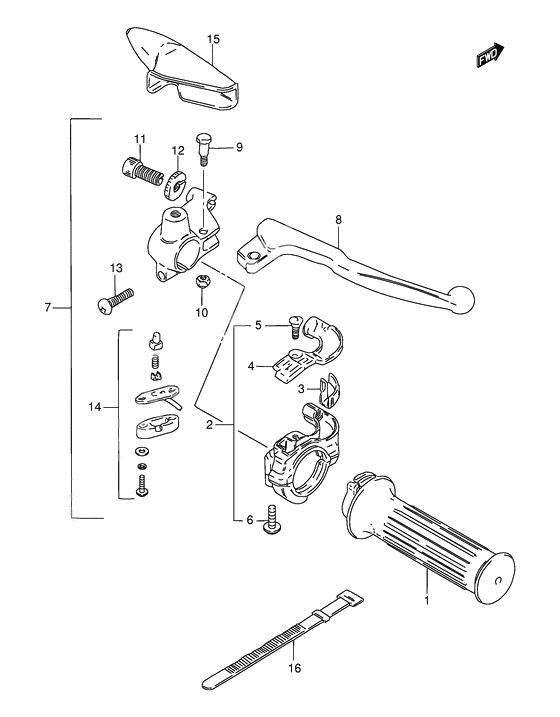

Right handle lever

Right handle lever

X

Зажим дросселя (Ref #1)

1

Part #57110-13610-000

VIEW IN LIST

X

CASE ASSY,THROTTLE (Ref #2)

2

Part #57100-13601-000

VIEW IN LIST

X

GUIDE PIECE,THROTTLE (Ref #3)

3

Part #57122-13600-000

VIEW IN LIST

X

COVER,THROTTLE CASE (Ref #4)

4

Part #57129-13601-000

VIEW IN LIST

X

Болт (Ref #5)

5

Part #02122-0410A-000

VIEW IN LIST

X

Болт (Ref #6)

6

Part #02112-05167-000

VIEW IN LIST

X

Brake lever / switch assy (Ref #7)

7

Part #57300-23480-000

VIEW IN LIST

X

Рукоятка (Ref #8)

8

Part #57420-48700-000

VIEW IN LIST

X

BOLT,LEVER PIVOT (Ref #9)

9

Part #57431-11013-000

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #08319-2106A-000

VIEW IN LIST

X

Кабель регулирующий (Ref #11)

11

Part #57441-26010-000

VIEW IN LIST

X

NUT,CABLE ADJUSTER (Ref #12)

12

Part #57442-11010-000

VIEW IN LIST

X

Screw (6x20) (Ref #13)

13

Part #02112-06207-000

VIEW IN LIST

X

SWITCH ASSY,STOP (Ref #14)

14

Part #57460-10400-000

VIEW IN LIST

X

Dust cover,leve (Ref #15)

15

Part #57341-25602-000

VIEW IN LIST

X

Струбцина (Ref #16)

16

Part #09407-12402-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  57110-13610-000

  Зажим дросселя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  57100-13601-000

  CASE ASSY,THROTTLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  57122-13600-000

  GUIDE PIECE,THROTTLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  57129-13601-000

  COVER,THROTTLE CASE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  02122-0410A-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  02122-04103-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 02122-0410A-000 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  02112-05167-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  57300-23480-000

  Brake lever / switch assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  57420-48700-000

  Рукоятка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  57431-11013-000

  BOLT,LEVER PIVOT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  08319-2106A-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  08319-21068-000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 08319-2106A-000 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  57441-26010-000

  Кабель регулирующий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  57442-11010-000

  NUT,CABLE ADJUSTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  02112-06207-000

  Screw (6x20)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  57460-10400-000

  SWITCH ASSY,STOP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  57341-25601-000

  Dust cover,leve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 57341-25602-000 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  57341-25602-000

  Dust cover,leve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  09407-12402-000

  Струбцина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
