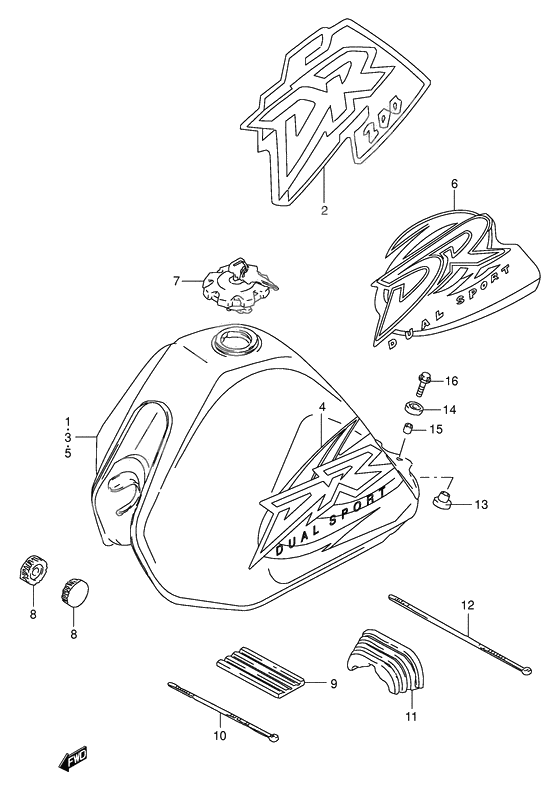

Tank fuel Model w/x/y

Tank fuel Model w/x/y

X

Бак (Ref #1)

1

Part #49100-44A81-30H

VIEW IN LIST

X

Tape set, fuel (Ref #2)

2

Part #68110-44AJ0-Y5P

VIEW IN LIST

X

Tape set, fuel (Ref #2)

2

Part #68110-44AJ0-Y5P

VIEW IN LIST

X

Tape set, fuel (Ref #2)

2

Part #68110-44AJ0-Y5P

VIEW IN LIST

X

Tape set, fuel (Ref #2)

2

Part #68110-44AJ0-Y5P

VIEW IN LIST

X

Tank assy,fuel (Ref #3)

3

Part #49100-44AC0-30H

VIEW IN LIST

X

Tape set,fuel t (Ref #4)

4

Part #68110-44AL0-Y8P

VIEW IN LIST

X

Tank assy,fuel (Ref #5)

5

Part #49100-44AM0-YC2

VIEW IN LIST

X

TAPE SET,FUEL TANK (Ref #6)

6

Part #68110-44AP0-AZ3

VIEW IN LIST

X

CAP SET,FUEL TANK (Ref #7)

7

Part #44200-12851-000

VIEW IN LIST

X

Cushion (Ref #8)

8

Part #09329-10016-000

VIEW IN LIST

X

Cushion (Ref #8)

8

Part #09329-10016-000

VIEW IN LIST

X

Cushion (Ref #8)

8

Part #09329-10016-000

VIEW IN LIST

X

Cushion (Ref #8)

8

Part #09329-10016-000

VIEW IN LIST

X

Валик топливного бака (Ref #9)

9

Part #44541-14500-000

VIEW IN LIST

X

Clamp (Ref #10)

10

Part #09407-25402-000

VIEW IN LIST

X

Валик топливного бака (Ref #11)

11

Part #44542-14A00-000

VIEW IN LIST

X

CLAMP(L:300) (Ref #12)

12

Part #09407-30402-000

VIEW IN LIST

X

Валик топливного бака (Ref #13)

13

Part #09320-10071-000

VIEW IN LIST

X

Валик топливного бака (Ref #14)

14

Part #09320-14013-000

VIEW IN LIST

X

Кольцо/шайба (Ref #15)

15

Part #09180-06271-000

VIEW IN LIST

X

Bolt (Ref #16)

16

Part #01570-0630A-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  49100-44A81-30H

  Бак

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  49100-44A80-30H

  Бак

  Кол-во на узел:

  1

  Примечания:

  Replaced by 49100-44A81-30H Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  68110-44AJ0-Y5P

  Tape set, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  49100-44AC0-30H

  Tank assy,fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  68110-44AL0-Y8P

  Tape set,fuel t

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  49100-44AM0-YC2

  Tank assy,fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  68110-44AP0-AZ3

  TAPE SET,FUEL TANK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  44200-12851-000

  CAP SET,FUEL TANK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  09329-10016-000

  Cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  44541-14500-000

  Валик топливного бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  09407-25402-000

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  44542-14A00-000

  Валик топливного бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  09407-30402-000

  CLAMP(L:300)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09320-10071-000

  Валик топливного бака

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  09320-10020-000

  Валик топливного бака

  Кол-во на узел:

  2

  Примечания:

  Replaced by 09320-10071-000 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  09320-14013-000

  Валик топливного бака

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  09180-06271-000

  Кольцо/шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  01570-0630A-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  01570-06303-000

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Replaced by 01570-0630A-000 Доступно: Нет в наличии


  Нет в наличии
