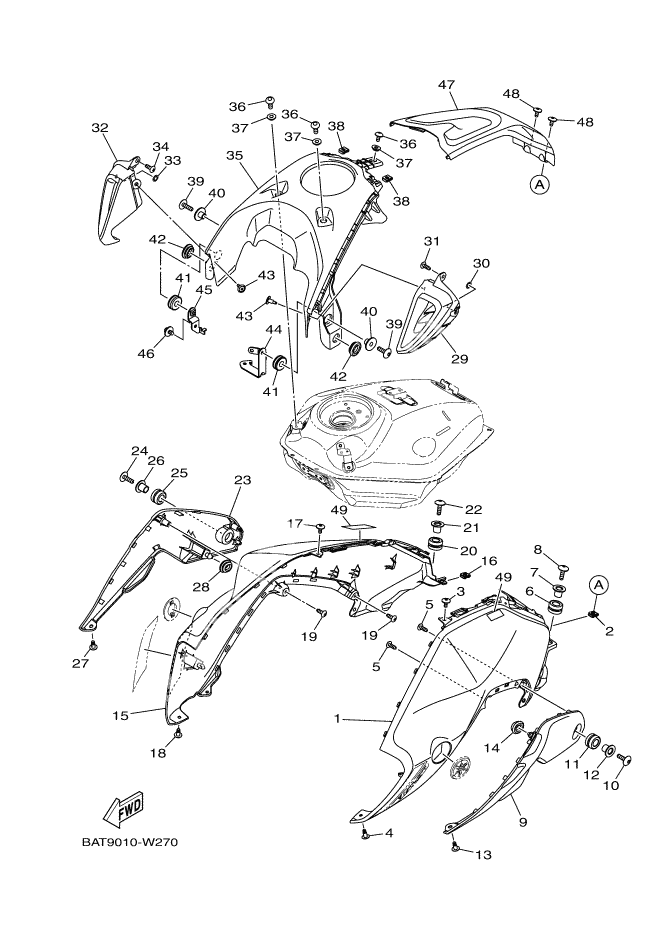

Fuel tank 2

Fuel tank 2

X

Cover, Side 1 (Ref #1)

1

Part #BAT-24129-00-P0

VIEW IN LIST

X

Nut, Spring (Ref #2)

2

Part #90183-05076

VIEW IN LIST

X

BOLT (Ref #3)

3

Part #90111-05003

VIEW IN LIST

X

Rivet (Ref #4)

4

Part #90269-06019

VIEW IN LIST

X

Screw, Round Tapping (Ref #5)

5

Part #90160-05012

VIEW IN LIST

X

Screw, Round Tapping (Ref #5)

5

Part #90160-05012

VIEW IN LIST

X

Screw, Round Tapping (Ref #5)

5

Part #90160-05012

VIEW IN LIST

X

Screw, Round Tapping (Ref #5)

5

Part #90160-05012

VIEW IN LIST

X

Grommet (Ref #6)

6

Part #90480-17007

VIEW IN LIST

X

Collar (Ref #7)

7

Part #90387-10107

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #8)

8

Part #90110-06087

VIEW IN LIST

X

Seat, Knee Grip 1 (Ref #9)

9

Part #BAT-24121-00

VIEW IN LIST

X

GROMMET (Ref #14)

14

Part #90480-01558

VIEW IN LIST

X

Cover, Side 2 (Ref #15)

15

Part #BAT-24139-00-P0

VIEW IN LIST

X

Seat, Knee Grip 2 (Ref #23)

23

Part #BAT-24122-00

VIEW IN LIST

X

Scoop, Air 1 (Ref #29)

29

Part #BAT-2137W-00

VIEW IN LIST

X

Nut, Spring (Ref #30)

30

Part #90183-05M02

VIEW IN LIST

X

Scoop, Air 2 (Ref #32)

32

Part #BAT-2137X-00

VIEW IN LIST

X

Cover, Cap (Ref #35)

35

Part #BAT-2464E-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #39)

39

Part #90111-06084

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #39)

39

Part #90111-06084

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #39)

39

Part #90111-06084

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #39)

39

Part #90111-06084

VIEW IN LIST

X

Collar (Ref #40)

40

Part #90387-07042

VIEW IN LIST

X

Collar (Ref #40)

40

Part #90387-07042

VIEW IN LIST

X

Collar (Ref #40)

40

Part #90387-07042

VIEW IN LIST

X

Collar (Ref #40)

40

Part #90387-07042

VIEW IN LIST

X

Grommet (Ref #41)

41

Part #90480-14452

VIEW IN LIST

X

Grommet (Ref #41)

41

Part #90480-14452

VIEW IN LIST

X

Grommet (Ref #41)

41

Part #90480-14452

VIEW IN LIST

X

Grommet (Ref #41)

41

Part #90480-14452

VIEW IN LIST

X

. GROMMET (Ref #42)

42

Part #90480-01559

VIEW IN LIST

X

. GROMMET (Ref #42)

42

Part #90480-01559

VIEW IN LIST

X

. GROMMET (Ref #42)

42

Part #90480-01559

VIEW IN LIST

X

. GROMMET (Ref #42)

42

Part #90480-01559

VIEW IN LIST

X

RIVET (Ref #43)

43

Part #90269-06081

VIEW IN LIST

X

RIVET (Ref #43)

43

Part #90269-06081

VIEW IN LIST

X

RIVET (Ref #43)

43

Part #90269-06081

VIEW IN LIST

X

RIVET (Ref #43)

43

Part #90269-06081

VIEW IN LIST

X

Bracket, Cap (Ref #44)

44

Part #BAT-2463E-00

VIEW IN LIST

X

Bracket, seat (Ref #45)

45

Part #BAT-2412F-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #46)

46

Part #90111-06122

VIEW IN LIST

X

COVER, TOP (Ref #47)

47

Part #BAT-2171A-00

VIEW IN LIST

X

Label, Caution (Ref #49)

49

Part #2CY-2118K-01

VIEW IN LIST

X

Label, Caution (Ref #49)

49

Part #2CY-2118K-01

VIEW IN LIST

X

Label, Caution (Ref #49)

49

Part #2CY-2118K-01

VIEW IN LIST

X

Label, Caution (Ref #49)

49

Part #2CY-2118K-01

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  BAT-24129-00-P0

  Cover, Side 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90183-05076

  Nut, Spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90111-05003

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90269-06019

  Rivet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90160-05012

  Screw, Round Tapping

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90480-17007

  Grommet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90387-10107

  Collar

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90110-06087

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  BAT-24121-00

  Seat, Knee Grip 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90480-01558

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  BAT-24139-00-P0

  Cover, Side 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  BAT-24122-00

  Seat, Knee Grip 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  BAT-2137W-00

  Scoop, Air 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90183-05M02

  Nut, Spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  BAT-2137X-00

  Scoop, Air 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  BAT-2464E-00

  Cover, Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90111-05002

  Bolt,hex. Socket Button

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90387-05071

  Collar

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90111-06084

  Bolt,hex. Socket Button

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  90387-07042

  Collar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90480-14452

  Grommet

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  90480-01559

  . GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90269-06081

  RIVET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  BAT-2463E-00

  Bracket, Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  BAT-2412F-00

  Bracket, seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  90111-06122

  Bolt,hex. Socket Button

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  BAT-2171A-00

  COVER, TOP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  2CY-2118K-01

  Label, Caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
