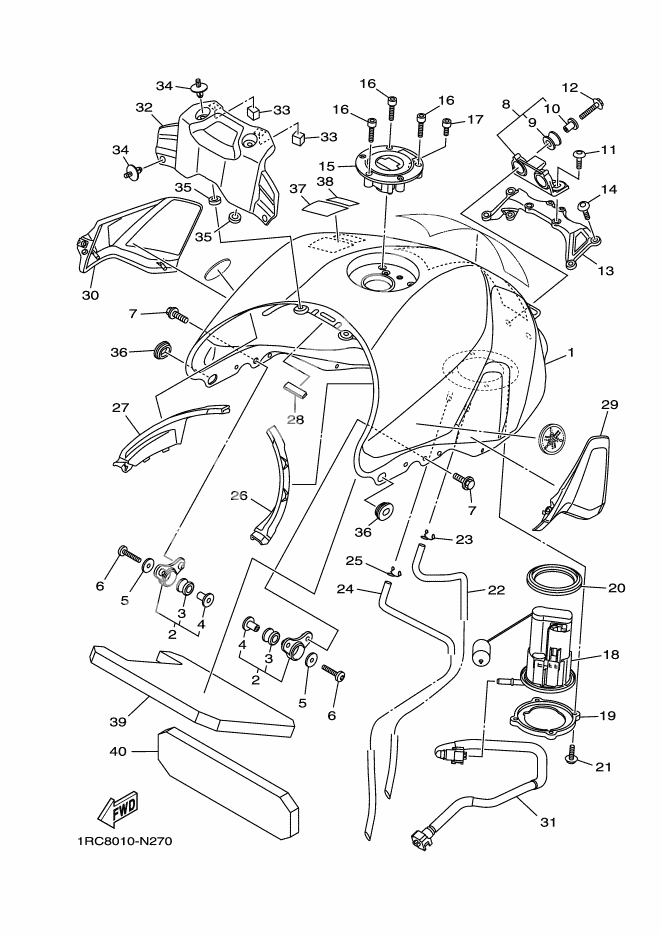

FUEL TANK

FUEL TANK

X

Fuel Tank Comp (Ref #1)

1

Part #1RC-Y2410-00-01

VIEW IN LIST

X

TANK BRACKET ASSY (Ref #2)

2

Part #23P-24104-00

VIEW IN LIST

X

TANK BRACKET ASSY (Ref #2)

2

Part #23P-24104-00

VIEW IN LIST

X

TANK BRACKET ASSY (Ref #2)

2

Part #23P-24104-00

VIEW IN LIST

X

TANK BRACKET ASSY (Ref #2)

2

Part #23P-24104-00

VIEW IN LIST

X

Grommet (Ref #3)

3

Part #90480-18008

VIEW IN LIST

X

Grommet (Ref #3)

3

Part #90480-18008

VIEW IN LIST

X

Grommet (Ref #3)

3

Part #90480-18008

VIEW IN LIST

X

Grommet (Ref #3)

3

Part #90480-18008

VIEW IN LIST

X

Collar (Ref #4)

4

Part #90387-06266

VIEW IN LIST

X

Collar (Ref #4)

4

Part #90387-06266

VIEW IN LIST

X

Collar (Ref #4)

4

Part #90387-06266

VIEW IN LIST

X

Collar (Ref #4)

4

Part #90387-06266

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-06072

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-06072

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-06072

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-06072

VIEW IN LIST

X

Bolt, Button Head (Ref #6)

6

Part #92012-06035

VIEW IN LIST

X

Bolt, Button Head (Ref #6)

6

Part #92012-06035

VIEW IN LIST

X

Bolt, Button Head (Ref #6)

6

Part #92012-06035

VIEW IN LIST

X

Bolt, Button Head (Ref #6)

6

Part #92012-06035

VIEW IN LIST

X

Bolt, With Washer (Ref #7)

7

Part #90119-06200

VIEW IN LIST

X

Bolt, With Washer (Ref #7)

7

Part #90119-06200

VIEW IN LIST

X

Bolt, With Washer (Ref #7)

7

Part #90119-06200

VIEW IN LIST

X

Bolt, With Washer (Ref #7)

7

Part #90119-06200

VIEW IN LIST

X

TANK BRACKET ASSY (Ref #8)

8

Part #1RC-24104-00

VIEW IN LIST

X

Grommet (Ref #9)

9

Part #3D7-24339-00

VIEW IN LIST

X

Collar (Ref #10)

10

Part #90387-06136

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #11)

11

Part #90111-06136

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95812-06025

VIEW IN LIST

X

BRACKT, TANK FITTING (Ref #13)

13

Part #1RC-2413Y-00

VIEW IN LIST

X

Bolt, Button Head (Ref #14)

14

Part #92017-06020

VIEW IN LIST

X

Cap assy (Ref #15)

15

Part #39P-24602-10

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #17)

17

Part #91312-05010

VIEW IN LIST

X

フユエルポンプコンプリート (Ref #18)

18

Part #1RC-13907-00

VIEW IN LIST

X

Bracket, Fuel Pump (Ref #19)

19

Part #1RC-24491-00

VIEW IN LIST

X

O-Ring (Ref #20)

20

Part #1RC-24486-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #21)

21

Part #90110-05028

VIEW IN LIST

X

PIPE 5 (Ref #22)

22

Part #1RC-24315-00

VIEW IN LIST

X

CLIP (Ref #23)

23

Part #90467-09006

VIEW IN LIST

X

PIPE 6 (Ref #24)

24

Part #1RC-24316-00

VIEW IN LIST

X

MOLE, FUEL TANK 1 (Ref #26)

26

Part #1RC-2418B-01

VIEW IN LIST

X

MOLE, FUEL TANK 2 (Ref #27)

27

Part #1RC-2419B-01

VIEW IN LIST

X

モール,フユエルタンク (Ref #28)

28

Part #3VD-24188-00

VIEW IN LIST

X

タンクサイドカバーアセンブリ 1 (Ref #29)

29

Part #1RC-24106-00

VIEW IN LIST

X

タンクサイドカバーアセンブリ 2 (Ref #30)

30

Part #1RC-24108-00

VIEW IN LIST

X

PIPE, FUEL 1 (Ref #31)

31

Part #1RC-13971-00

VIEW IN LIST

X

Cover, Tank (Ref #32)

32

Part #1RC-241B1-00

VIEW IN LIST

X

DAMPER, PLATE (Ref #33)

33

Part #90520-15012

VIEW IN LIST

X

DAMPER, PLATE (Ref #33)

33

Part #90520-15012

VIEW IN LIST

X

DAMPER, PLATE (Ref #33)

33

Part #90520-15012

VIEW IN LIST

X

DAMPER, PLATE (Ref #33)

33

Part #90520-15012

VIEW IN LIST

X

RIVET (Ref #34)

34

Part #90269-07077

VIEW IN LIST

X

RIVET (Ref #34)

34

Part #90269-07077

VIEW IN LIST

X

RIVET (Ref #34)

34

Part #90269-07077

VIEW IN LIST

X

RIVET (Ref #34)

34

Part #90269-07077

VIEW IN LIST

X

DAMPER (Ref #35)

35

Part #5SL-84753-00

VIEW IN LIST

X

DAMPER (Ref #35)

35

Part #5SL-84753-00

VIEW IN LIST

X

DAMPER (Ref #35)

35

Part #5SL-84753-00

VIEW IN LIST

X

DAMPER (Ref #35)

35

Part #5SL-84753-00

VIEW IN LIST

X

GROMMET (Ref #36)

36

Part #90480-01558

VIEW IN LIST

X

GROMMET (Ref #36)

36

Part #90480-01558

VIEW IN LIST

X

GROMMET (Ref #36)

36

Part #90480-01558

VIEW IN LIST

X

GROMMET (Ref #36)

36

Part #90480-01558

VIEW IN LIST

X

Label, caution (Ref #37)

37

Part #4D9-2118K-00

VIEW IN LIST

X

Label, Caution (Ref #38)

38

Part #1RC-2415E-00

VIEW IN LIST

X

ダンパ,プレート 1 (Ref #39)

39

Part #1RC-2414H-00

VIEW IN LIST

X

ダンパ,プレート 2 (Ref #40)

40

Part #1RC-2414J-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1RC-Y2410-00-01

  Fuel Tank Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  23P-24104-00

  TANK BRACKET ASSY

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90480-18008

  Grommet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90387-06266

  Collar

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-06072

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  92012-06035

  Bolt, Button Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90119-06200

  Bolt, With Washer

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1RC-24104-00

  TANK BRACKET ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3D7-24339-00

  Grommet

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90387-06136

  Collar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90111-06136

  Bolt,hex. Socket Button

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  95812-06025

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1RC-2413Y-00

  BRACKT, TANK FITTING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  92017-06020

  Bolt, Button Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  39P-24602-10

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90110-05112

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  91312-05010

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1RC-13907-00

  フユエルポンプコンプリート

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  1RC-24491-00

  Bracket, Fuel Pump

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  1RC-24486-00

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90110-05028

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1RC-24315-00

  PIPE 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90467-09006

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1RC-24316-00

  PIPE 6

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  1RC-2418B-01

  MOLE, FUEL TANK 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1RC-2419B-01

  MOLE, FUEL TANK 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3VD-24188-00

  モール,フユエルタンク

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  1RC-24106-00

  タンクサイドカバーアセンブリ 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  1RC-24108-00

  タンクサイドカバーアセンブリ 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  1RC-13971-00

  PIPE, FUEL 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  1RC-241B1-00

  Cover, Tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90520-15012

  DAMPER, PLATE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90269-07077

  RIVET

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  5SL-84753-00

  DAMPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90480-01558

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  4D9-2118K-00

  Label, caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  1RC-2415E-00

  Label, Caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  1RC-2414H-00

  ダンパ,プレート 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  1RC-2414J-00

  ダンパ,プレート 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
