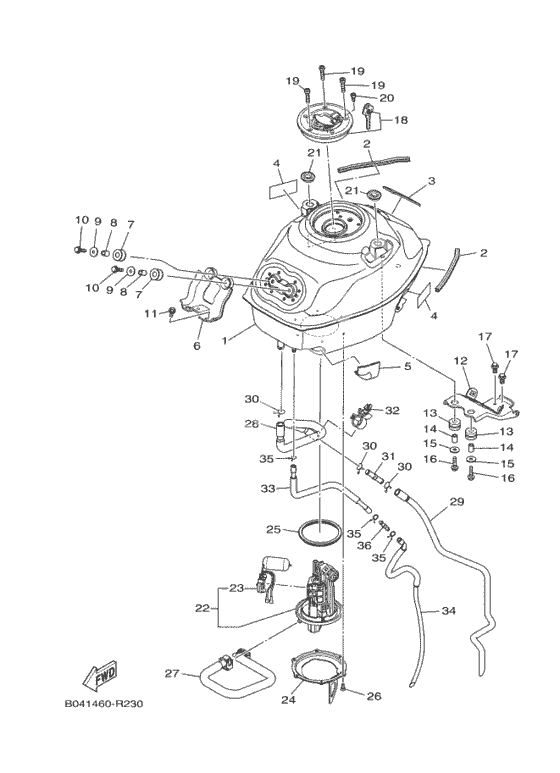

Топливный бак

Топливный бак

X

Бак топливный (Ref #1)

1

Part #BR5-F4110-00-00

VIEW IN LIST

X

Окантовка бака (Ref #2)

2

Part #1WD-F4188-00-00

VIEW IN LIST

X

Окантовка бака (Ref #2)

2

Part #1WD-F4188-00-00

VIEW IN LIST

X

Окантовка бака (Ref #2)

2

Part #1WD-F4188-00-00

VIEW IN LIST

X

Окантовка бака (Ref #2)

2

Part #1WD-F4188-00-00

VIEW IN LIST

X

Демпфер (Ref #3)

3

Part #905-20038-23-00

VIEW IN LIST

X

Уплотнение (Ref #4)

4

Part #5D9-F414G-00-00

VIEW IN LIST

X

Уплотнение (Ref #4)

4

Part #5D9-F414G-00-00

VIEW IN LIST

X

Уплотнение (Ref #4)

4

Part #5D9-F414G-00-00

VIEW IN LIST

X

Уплотнение (Ref #4)

4

Part #5D9-F414G-00-00

VIEW IN LIST

X

Демпфер (Ref #5)

5

Part #45P-F414H-00-00

VIEW IN LIST

X

Крепление бака (Ref #6)

6

Part #1WD-F412Y-01-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #7)

7

Part #1WD-F4339-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #7)

7

Part #1WD-F4339-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #7)

7

Part #1WD-F4339-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #7)

7

Part #1WD-F4339-00-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-07598-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-07598-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-07598-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-07598-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-06553-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-06553-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-06553-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-06553-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-06380-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-06380-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-06380-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-06380-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-06025-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-06025-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-06025-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-06025-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #95817-06012-00

VIEW IN LIST

X

Крепление бака 1 (Ref #12)

12

Part #1WD-F4191-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #13)

13

Part #904-80158-07-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #13)

13

Part #904-80158-07-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #13)

13

Part #904-80158-07-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #13)

13

Part #904-80158-07-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #950-22080-14-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #950-22080-14-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #950-22080-14-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #950-22080-14-00

VIEW IN LIST

X

Крышка бака (Ref #18)

18

Part #1WD-WF461-00-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #91312-05010-00

VIEW IN LIST

X

GROMMET (Ref #21)

21

Part #90480-01558-00

VIEW IN LIST

X

GROMMET (Ref #21)

21

Part #90480-01558-00

VIEW IN LIST

X

GROMMET (Ref #21)

21

Part #90480-01558-00

VIEW IN LIST

X

GROMMET (Ref #21)

21

Part #90480-01558-00

VIEW IN LIST

X

Насос топливный (Ref #22)

22

Part #1WD-E3907-11-00

VIEW IN LIST

X

Датчик уровня топлива (Ref #23)

23

Part #1WD-H5752-00-00

VIEW IN LIST

X

Крепление насоса (Ref #24)

24

Part #1WD-F4491-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #25)

25

Part #3C1-F4486-00-00

VIEW IN LIST

X

Трубка 1 (Ref #27)

27

Part #1WD-E3971-01-00

VIEW IN LIST

X

Трубка 2 (Ref #28)

28

Part #1WD-F4312-00-00

VIEW IN LIST

X

Трубка 4 (Ref #29)

29

Part #1WD-F4314-00-00

VIEW IN LIST

X

Трубка соединительная (Ref #31)

31

Part #1WD-F4376-00-00

VIEW IN LIST

X

CLAMP (Ref #32)

32

Part #90464-16012-00

VIEW IN LIST

X

Трубка 3 (Ref #33)

33

Part #1WD-F4313-01-00

VIEW IN LIST

X

Трубка 5 (Ref #34)

34

Part #1WD-F4315-00-00

VIEW IN LIST

X

Трубка-соединитель (Ref #36)

36

Part #4XY-14568-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1WD-F4110-00-00

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Replaced by BR5-F4110-00-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  BR5-F4110-00-00

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1WD-F4188-00-00

  Окантовка бака

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  905-20038-23-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5D9-F414G-00-00

  Уплотнение

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  45P-F414H-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1WD-F412Y-01-00

  Крепление бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1WD-F412Y-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1WD-F412Y-01-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1WD-F4339-00-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90387-06299-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90387-07598-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90387-07598-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90387-06553-00

  COLLAR

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-06380-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95822-06025-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06025-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95817-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95812-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  1WD-F4191-00-00

  Крепление бака 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  904-80158-07-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  950-22080-14-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1WD-WF461-00-00

  Крышка бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90110-05806-00

  Болт

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90110-05112-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90110-05112-00

  Bolt, Hexagon

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91312-05010-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90480-01558-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1WD-E3907-11-00

  Насос топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1WD-E3907-00-00

  Насос топливный

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1WD-E3907-11-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  1WD-H5752-00-00

  Датчик уровня топлива

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1WD-F4491-00-00

  Крепление насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  3C1-F4486-00-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1WD-E3971-01-00

  Трубка 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1WD-E3971-00-00

  Трубка 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1WD-E3971-01-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  1WD-F4312-00-00

  Трубка 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  1WD-F4314-00-00

  Трубка 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90467-15012-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  1WD-F4376-00-00

  Трубка соединительная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90464-16012-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  1WD-F4313-01-00

  Трубка 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  1WD-F4315-00-00

  Трубка 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  4XY-14568-00-00

  Трубка-соединитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
