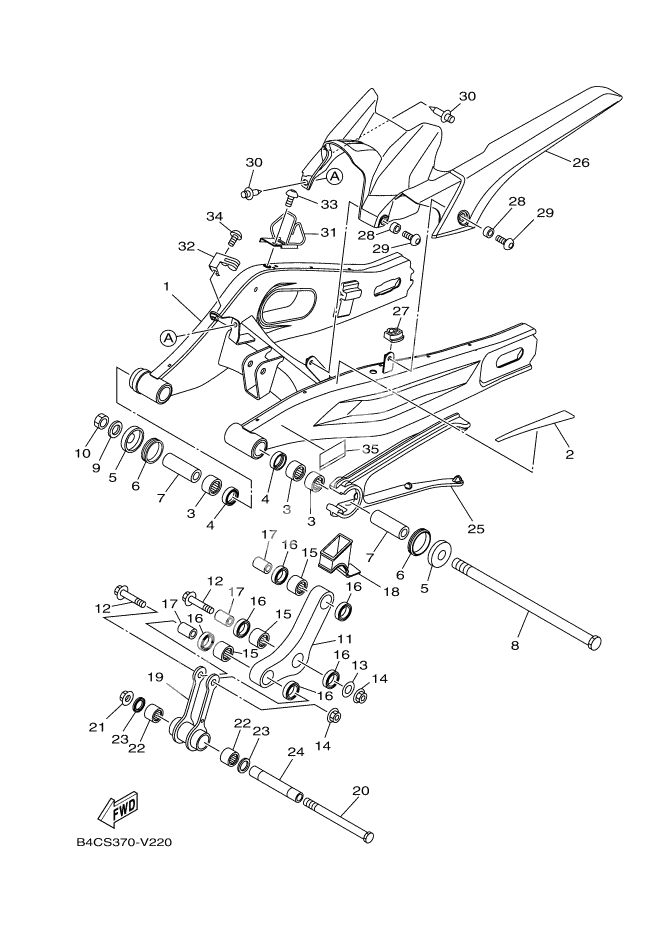

Rear arm

Rear arm

X

REAR ARM COMP. (Ref #1)

1

Part #1WS-22110-10

VIEW IN LIST

X

Seal 1 (Ref #2)

2

Part #BU2-22358-00

VIEW IN LIST

X

Oil Seal (Dc 22-28-8) (Ref #4)

4

Part #93106-22019

VIEW IN LIST

X

Oil Seal (Dc 22-28-8) (Ref #4)

4

Part #93106-22019

VIEW IN LIST

X

Oil Seal (Dc 22-28-8) (Ref #4)

4

Part #93106-22019

VIEW IN LIST

X

Oil Seal (Dc 22-28-8) (Ref #4)

4

Part #93106-22019

VIEW IN LIST

X

Cover (Ref #5)

5

Part #30X-2219X-00

VIEW IN LIST

X

Cover (Ref #5)

5

Part #30X-2219X-00

VIEW IN LIST

X

Cover (Ref #5)

5

Part #30X-2219X-00

VIEW IN LIST

X

Cover (Ref #5)

5

Part #30X-2219X-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004

VIEW IN LIST

X

Bush, Solid (Ref #7)

7

Part #90380-16158

VIEW IN LIST

X

Bush, Solid (Ref #7)

7

Part #90380-16158

VIEW IN LIST

X

Bush, Solid (Ref #7)

7

Part #90380-16158

VIEW IN LIST

X

Bush, Solid (Ref #7)

7

Part #90380-16158

VIEW IN LIST

X

Shaft, Pivot (Ref #8)

8

Part #1UY-22141-10

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-164H4

VIEW IN LIST

X

Nut, Self-Locking (Ref #10)

10

Part #90185-16002

VIEW IN LIST

X

Arm, Relay (Ref #11)

11

Part #1WS-2217A-00

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #90105-102A6

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #90105-102A6

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #90105-102A6

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #90105-102A6

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #90201-10045

VIEW IN LIST

X

NUT, S/L FLANGE (Ref #14)

14

Part #95602-10200

VIEW IN LIST

X

NUT, S/L FLANGE (Ref #14)

14

Part #95602-10200

VIEW IN LIST

X

NUT, S/L FLANGE (Ref #14)

14

Part #95602-10200

VIEW IN LIST

X

NUT, S/L FLANGE (Ref #14)

14

Part #95602-10200

VIEW IN LIST

X

Boot, Rubber (Ref #18)

18

Part #1WS-22189-00

VIEW IN LIST

X

Rod, Connecting 1 (Ref #19)

19

Part #1WS-2217F-00

VIEW IN LIST

X

Bolt (Ref #20)

20

Part #90101-12049

VIEW IN LIST

X

Nut, Self-Locking (Ref #21)

21

Part #95602-12200

VIEW IN LIST

X

BEARING (Ref #22)

22

Part #93317-31771

VIEW IN LIST

X

BEARING (Ref #22)

22

Part #93317-31771

VIEW IN LIST

X

BEARING (Ref #22)

22

Part #93317-31771

VIEW IN LIST

X

BEARING (Ref #22)

22

Part #93317-31771

VIEW IN LIST

X

Bush (Ref #24)

24

Part #1WS-22184-00

VIEW IN LIST

X

Seal, Guard (Ref #25)

25

Part #1WS-22151-00

VIEW IN LIST

X

REAR FENDER COMP. (Ref #26)

26

Part #B4C-21650-00

VIEW IN LIST

X

Damper, Chain Case (Ref #27)

27

Part #B4C-22332-00

VIEW IN LIST

X

Collar (Ref #28)

28

Part #90387-06344

VIEW IN LIST

X

Collar (Ref #28)

28

Part #90387-06344

VIEW IN LIST

X

Collar (Ref #28)

28

Part #90387-06344

VIEW IN LIST

X

Collar (Ref #28)

28

Part #90387-06344

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #90111-06119

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #90111-06119

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #90111-06119

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #90111-06119

VIEW IN LIST

X

Rivet (Ref #30)

30

Part #90269-07007

VIEW IN LIST

X

Rivet (Ref #30)

30

Part #90269-07007

VIEW IN LIST

X

Rivet (Ref #30)

30

Part #90269-07007

VIEW IN LIST

X

Rivet (Ref #30)

30

Part #90269-07007

VIEW IN LIST

X

HOLDER, BRAKE HOSE 3 (Ref #31)

31

Part #BU2-25887-00

VIEW IN LIST

X

Holder, Brake Hose 5 (Ref #32)

32

Part #1WS-2588F-00

VIEW IN LIST

X

Bolt, Button Head (Ref #33)

33

Part #92014-06016

VIEW IN LIST

X

Bolt, Button Head (Ref #34)

34

Part #92017-06010

VIEW IN LIST

X

Label, Tire (Ref #35)

35

Part #1WS-2218G-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1WS-22110-10

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  BU2-22358-00

  Seal 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93317-22262

  Bearing

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93106-22019

  Oil Seal (Dc 22-28-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  30X-2219X-00

  Cover

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93108-35004

  Oil Seal (35-41-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90380-16158

  Bush, Solid

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1UY-22141-10

  Shaft, Pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-164H4

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90185-16002

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  1WS-2217A-00

  Arm, Relay

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90105-102A6

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90201-10045

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95602-10200

  NUT, S/L FLANGE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93315-31758

  BEARING

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  93109-17071

  Oil seal

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90387-1012A

  COLLAR

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1WS-22189-00

  Boot, Rubber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  1WS-2217F-00

  Rod, Connecting 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90101-12049

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95602-12200

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  93317-31771

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1WS-22184-00

  Bush

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  1WS-22151-00

  Seal, Guard

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  B4C-21650-00

  REAR FENDER COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  B4C-22332-00

  Damper, Chain Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90387-06344

  Collar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90111-06119

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90269-07007

  Rivet

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  BU2-25887-00

  HOLDER, BRAKE HOSE 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  1WS-2588F-00

  Holder, Brake Hose 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  92014-06016

  Bolt, Button Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  92017-06010

  Bolt, Button Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  1WS-2218G-00

  Label, Tire

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
