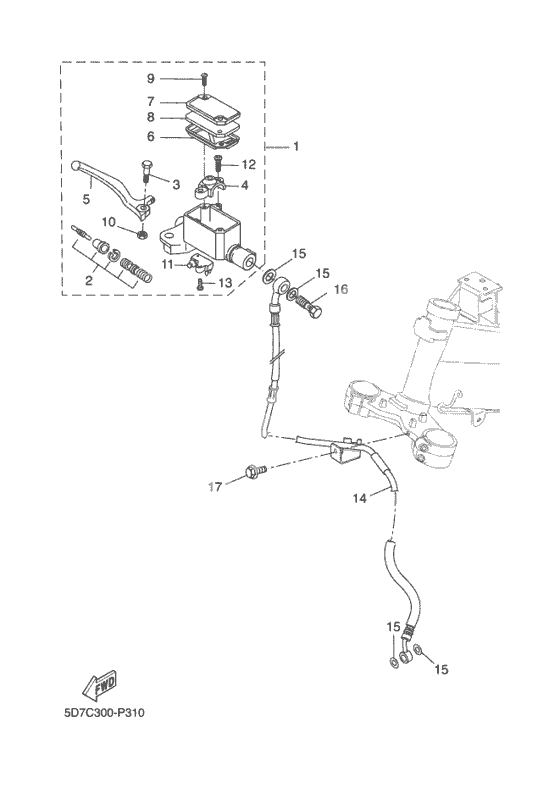

Передний тормозной цилиндр

Передний тормозной цилиндр

Передний тормозной цилиндр
Master Cylinder Assy (Ref #1)
1
Part #5D7-F583T-40-00
Крышка картера 2 (Ref #2)
2
Part #999-99999-99-00
Bracket, Master Cylinder (Ref #4)
4
Part #5D7-F5867-20-00
Lever 2 (Ref #5)
5
Part #5D7-H3922-40-00
Прокладка (Ref #6)
6
Part #1B9-F5854-00-00
Крышка (Ref #7)
7
Part #1B9-F5852-00-00
Основание диафрагмы (Ref #8)
8
Part #1B9-F5855-00-00
Screw, Pan Head (Ref #9)
9
Part #98707-04012-00
Гайка, самоблокирующаяся (Ref #10)
10
Part #95604-06200-00
Front Stop Switch Assy (Ref #11)
11
Part #37P-H3980-00-00
BOLT (Ref #12)
12
Part #92017-06025-00
Screw, With Washer (Ref #13)
13
Part #97607-04216-00
Hose, Brake 1 (Ref #14)
14
Part #5D7-F5872-21-00
Болт соединяющий (Ref #16)
16
Part #90401-10X03-00
BOLT (Ref #17)
17
Part #95817-06012-00
+ -
  • 1
    5D7-F583T-40-00

    Master Cylinder Assy

    1
    Доступно: Нет в наличии
  • 2
    37P-F5870-00-00

    Master Cylinder Sub Assy

    1
    Replaced by 999-99999-99-00 Доступно: Нет в наличии
  • 2
    999-99999-99-00

    Крышка картера 2

    1
    Доступно: Нет в наличии
  • 3
    1B9-H3945-00-00

    Болт ручки

    1
    Replaced by 999-99999-99-00 Доступно: Нет в наличии
  • 4
    5D7-F5867-20-00

    Bracket, Master Cylinder

    1
    Доступно: Нет в наличии
  • 5
    5D7-H3922-40-00

    Lever 2

    1
    Доступно: Нет в наличии
  • 6
    1B9-F5854-00-00

    Прокладка

    1
    Доступно: Нет в наличии
  • 7
    1B9-F5852-00-00

    Крышка

    1
    Доступно: Нет в наличии
  • 8
    1B9-F5855-00-00

    Основание диафрагмы

    1
    Доступно: Нет в наличии
  • 9
    98707-04012-00

    Screw, Pan Head

    2
    Доступно: Нет в наличии
  • 10
    95604-06200-00

    Гайка, самоблокирующаяся

    1
    Доступно: Нет в наличии
  • 10
    95607-06200-00

    Гайка, самоблокирующаяся

    1
    Replaced by 95604-06200-00 Доступно: Нет в наличии
  • 11
    37P-H3980-00-00

    Front Stop Switch Assy

    1
    Доступно: Нет в наличии
  • 12
    92017-06025-00

    BOLT

    2
    Доступно: Нет в наличии
  • 13
    97607-04216-00

    Screw, With Washer

    1
    Доступно: Нет в наличии
  • 14
    5D7-F5872-21-00

    Hose, Brake 1

    1
    Доступно: Нет в наличии
  • 15
    90201-10X03-00

    Washer, Plate

    4
    Доступно: Нет в наличии
  • 16
    90401-10X03-00

    Болт соединяющий

    1
    Доступно: Нет в наличии
  • 17
    95817-06012-00

    BOLT

    1
    Доступно: Нет в наличии
  • 17
    95807-06012-00

    BOLT

    1
    Replaced by 95817-06012-00 Доступно: Нет в наличии
