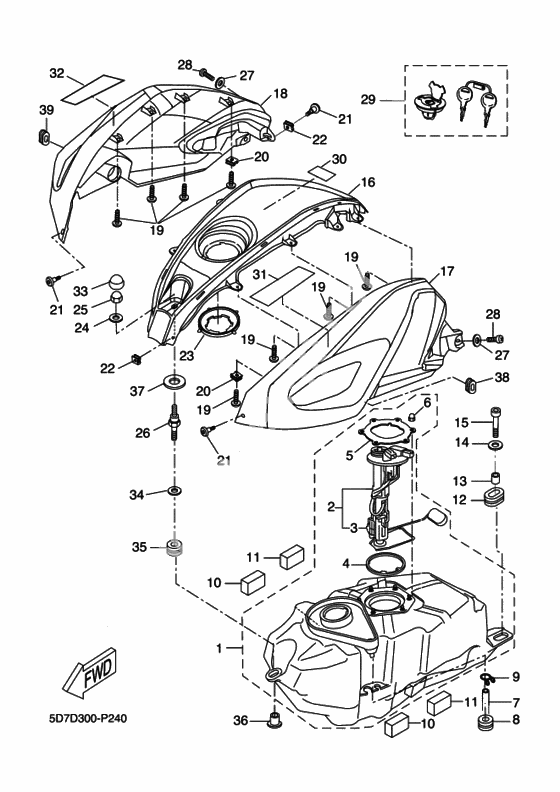

Топливный бак

Топливный бак

X

Fuel Tank Comp (Ref #1)

1

Part #5D7-F4110-51-00

VIEW IN LIST

X

Fuel Pump Comp (Ref #2)

2

Part #5D7-E3907-40-00

VIEW IN LIST

X

Sender Unit Assy, Fuel Meter (Ref #3)

3

Part #5D7-H5752-10-00

VIEW IN LIST

X

Seal (Ref #4)

4

Part #54P-F414G-10-00

VIEW IN LIST

X

Bracket, Fuel Pump (Ref #5)

5

Part #5D7-F4491-00-00

VIEW IN LIST

X

Nut, Crown (Ref #6)

6

Part #901-7606X-01-00

VIEW IN LIST

X

Hose (Ref #7)

7

Part #90445-10X03-00

VIEW IN LIST

X

Grommet (Ref #8)

8

Part #90480-16801-00

VIEW IN LIST

X

Хомут (Ref #9)

9

Part #90467-10X01-00

VIEW IN LIST

X

Амортизатор (Ref #10)

10

Part #4SB-F174X-50-00

VIEW IN LIST

X

Амортизатор (Ref #10)

10

Part #4SB-F174X-50-00

VIEW IN LIST

X

Амортизатор (Ref #10)

10

Part #4SB-F174X-50-00

VIEW IN LIST

X

Амортизатор (Ref #10)

10

Part #4SB-F174X-50-00

VIEW IN LIST

X

Damper, Plate (Ref #11)

11

Part #90520-15X00-00

VIEW IN LIST

X

Damper, Plate (Ref #11)

11

Part #90520-15X00-00

VIEW IN LIST

X

Damper, Plate (Ref #11)

11

Part #90520-15X00-00

VIEW IN LIST

X

Damper, Plate (Ref #11)

11

Part #90520-15X00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #12)

12

Part #90480-01400-00

VIEW IN LIST

X

COLLAR (Ref #13)

13

Part #90387-07598-00

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #90201-06816-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #90110-06X22-00

VIEW IN LIST

X

Outer Panel 1 (Ref #16)

16

Part #5D7-F411A-10-00

VIEW IN LIST

X

Cover, Side 1 (Ref #17)

17

Part #5D7-F4129-10-P0

VIEW IN LIST

X

Cover, Side 2 (Ref #18)

18

Part #5D7-F4139-10-P0

VIEW IN LIST

X

Nut, Spring (Ref #20)

20

Part #90183-05X04-00

VIEW IN LIST

X

Nut, Spring (Ref #20)

20

Part #90183-05X04-00

VIEW IN LIST

X

Nut, Spring (Ref #20)

20

Part #90183-05X04-00

VIEW IN LIST

X

Nut, Spring (Ref #20)

20

Part #90183-05X04-00

VIEW IN LIST

X

Seal (Ref #23)

23

Part #5D7-F414G-10-00

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90201-06X02-00

VIEW IN LIST

X

Nut 1 (Ref #25)

25

Part #5JH-F6294-00-00

VIEW IN LIST

X

Shaft (Ref #26)

26

Part #5D7-F4495-00-00

VIEW IN LIST

X

Washer, Plate (Ref #27)

27

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #27)

27

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #27)

27

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #27)

27

Part #90201-06X01-00

VIEW IN LIST

X

Screw, Binding (Ref #28)

28

Part #90154-06X02-00

VIEW IN LIST

X

Screw, Binding (Ref #28)

28

Part #90154-06X02-00

VIEW IN LIST

X

Screw, Binding (Ref #28)

28

Part #90154-06X02-00

VIEW IN LIST

X

Screw, Binding (Ref #28)

28

Part #90154-06X02-00

VIEW IN LIST

X

Cap Assy (Ref #29)

29

Part #5D7-F4602-02-00

VIEW IN LIST

X

Ярлык предупреждающий (Ref #30)

30

Part #5D7-F1568-02-00

VIEW IN LIST

X

Emblem 1 (Ref #31)

31

Part #5D7-F4161-10-00

VIEW IN LIST

X

Emblem 2 (Ref #32)

32

Part #5D7-F4162-10-00

VIEW IN LIST

X

Cap, bolt (Ref #33)

33

Part #5D7-F3469-00-00

VIEW IN LIST

X

Grommet (Ref #35)

35

Part #90480-13X04-00

VIEW IN LIST

X

Collar (Ref #36)

36

Part #90387-06X45-00

VIEW IN LIST

X

Washer, Plate (Ref #37)

37

Part #90201-08X09-00

VIEW IN LIST

X

GROMMET (Ref #38)

38

Part #90480-01559-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5D7-F4110-51-00

  Fuel Tank Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5D7-F4110-50-00

  Fuel Tank Comp

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5D7-F4110-51-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5D7-E3907-40-00

  Fuel Pump Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5D7-E3907-30-00

  Fuel Pump Comp

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5D7-E3907-40-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5D7-H5752-10-00

  Sender Unit Assy, Fuel Meter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  54P-F414G-10-00

  Seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  54P-F414G-00-00

  Seal

  Кол-во на узел:

  1

  Примечания:

  Replaced by 54P-F414G-10-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5D7-F4491-00-00

  Bracket, Fuel Pump

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  901-7606X-01-00

  Nut, Crown

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90445-10X03-00

  Hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90480-16801-00

  Grommet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90467-10X01-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4SB-F174X-50-00

  Амортизатор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90520-15X00-00

  Damper, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90480-01400-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90387-07598-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90201-06816-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90201-064K6-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90201-06816-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90110-06X22-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5D7-F411A-10-00

  Outer Panel 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5D7-F4129-10-P0

  Cover, Side 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5D7-F4139-10-P0

  Cover, Side 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90111-05018-00

  BOLT

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90183-05X04-00

  Nut, Spring

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90111-05011-00

  Винт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  5D7-F414G-10-00

  Seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90201-06X02-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5JH-F6294-00-00

  Nut 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5D7-F4495-00-00

  Shaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90201-06X01-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90154-06X02-00

  Screw, Binding

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5D7-F4602-02-00

  Cap Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  5D7-F1568-02-00

  Ярлык предупреждающий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  5D7-F4161-10-00

  Emblem 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  5D7-F4162-10-00

  Emblem 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  5D7-F3469-00-00

  Cap, bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90480-13X04-00

  Grommet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90387-06X45-00

  Collar

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90201-08X09-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  90480-01559-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
