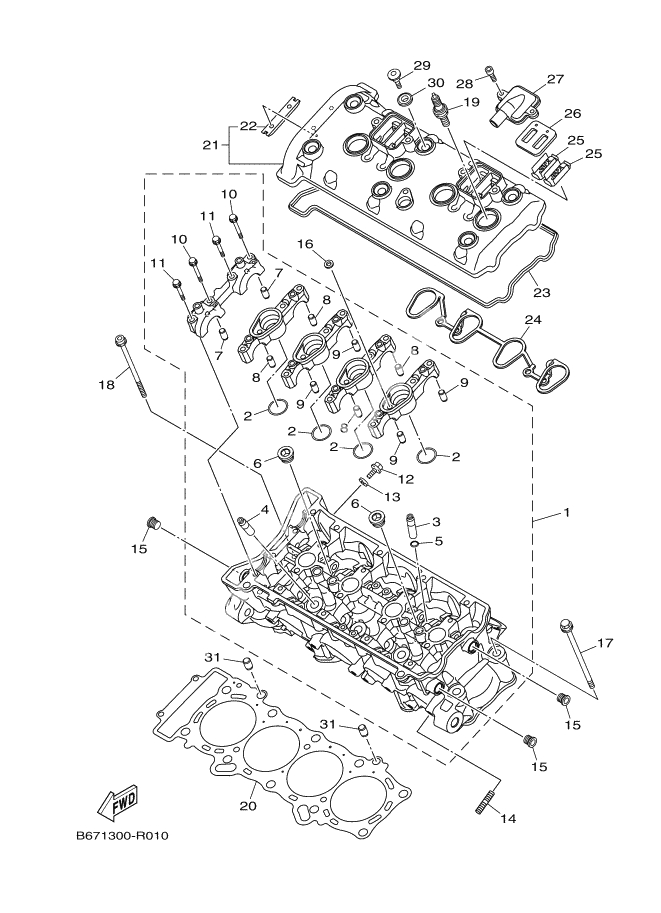

Cylinder head

Cylinder head

X

CYLINDER HEAD ASSY (Ref #1)

1

Part #B67-W1101-08

VIEW IN LIST

X

. GUIDE, VALVE 1 (Ref #3)

3

Part #2CR-11133-10

VIEW IN LIST

X

. GUIDE, VALVE 2 (Ref #4)

4

Part #2CR-11134-10

VIEW IN LIST

X

. CIRCLIP (Ref #5)

5

Part #93440-10153

VIEW IN LIST

X

. PLUG, STRAIGHT SCREW (Ref #6)

6

Part #90340-18002

VIEW IN LIST

X

. PLUG, STRAIGHT SCREW (Ref #6)

6

Part #90340-18002

VIEW IN LIST

X

. PLUG, STRAIGHT SCREW (Ref #6)

6

Part #90340-18002

VIEW IN LIST

X

. PLUG, STRAIGHT SCREW (Ref #6)

6

Part #90340-18002

VIEW IN LIST

X

. PIN, DOWEL (Ref #7)

7

Part #91808-16023

VIEW IN LIST

X

. PIN, DOWEL (Ref #7)

7

Part #91808-16023

VIEW IN LIST

X

. PIN, DOWEL (Ref #7)

7

Part #91808-16023

VIEW IN LIST

X

. PIN, DOWEL (Ref #7)

7

Part #91808-16023

VIEW IN LIST

X

. BOLT, FLANGE (Ref #10)

10

Part #90105-06027

VIEW IN LIST

X

. BOLT, FLANGE (Ref #10)

10

Part #90105-06027

VIEW IN LIST

X

. BOLT, FLANGE (Ref #10)

10

Part #90105-06027

VIEW IN LIST

X

. BOLT, FLANGE (Ref #10)

10

Part #90105-06027

VIEW IN LIST

X

. BOLT, FLANGE (Ref #11)

11

Part #90105-06209

VIEW IN LIST

X

. BOLT, FLANGE (Ref #11)

11

Part #90105-06209

VIEW IN LIST

X

. BOLT, FLANGE (Ref #11)

11

Part #90105-06209

VIEW IN LIST

X

. BOLT, FLANGE (Ref #11)

11

Part #90105-06209

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95022-06012

VIEW IN LIST

X

. GASKET (Ref #13)

13

Part #90430-06014

VIEW IN LIST

X

Bolt, Stud (Ref #14)

14

Part #95612-08615

VIEW IN LIST

X

GASKET (Ref #16)

16

Part #90430-06166

VIEW IN LIST

X

Bolt, With Washer (Ref #17)

17

Part #90119-09016

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-06315

VIEW IN LIST

X

PLUG, SPARK (NGK LMAR9E-J) (Ref #19)

19

Part #94703-00424

VIEW IN LIST

X

Gasket, Cylinder Head 1 (Ref #20)

20

Part #2CR-11181-00

VIEW IN LIST

X

Cover, Cylinder Head 1 (Ref #21)

21

Part #B67-11191-00

VIEW IN LIST

X

GUIDE, STOPPER 2 (Ref #22)

22

Part #5BE-12241-00

VIEW IN LIST

X

Gasket, Head Cover 1 (Ref #23)

23

Part #2CR-11193-00

VIEW IN LIST

X

Gasket, Head Cover 2 (Ref #24)

24

Part #2CR-11194-00

VIEW IN LIST

X

PLATE (Ref #25)

25

Part #5VY-1482K-00

VIEW IN LIST

X

PLATE (Ref #25)

25

Part #5VY-1482K-00

VIEW IN LIST

X

PLATE (Ref #25)

25

Part #5VY-1482K-00

VIEW IN LIST

X

PLATE (Ref #25)

25

Part #5VY-1482K-00

VIEW IN LIST

X

REED VALVE ASSY (Ref #26)

26

Part #5SL-14890-10

VIEW IN LIST

X

Cap, Case (Ref #27)

27

Part #14B-14899-01

VIEW IN LIST

X

. BOLT, HEXAGON SOCKET HEAD (Ref #28)

28

Part #90110-06175

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #90109-066F0

VIEW IN LIST

X

RUBBER, MOUNT 1 (Ref #30)

30

Part #5VY-1111G-00

VIEW IN LIST

X

Pin, Dowel (Ref #31)

31

Part #99530-10114

VIEW IN LIST

X

Pin, Dowel (Ref #31)

31

Part #99530-10114

VIEW IN LIST

X

Pin, Dowel (Ref #31)

31

Part #99530-10114

VIEW IN LIST

X

Pin, Dowel (Ref #31)

31

Part #99530-10114

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  B67-W1101-08

  CYLINDER HEAD ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93210-26658

  . O-RING

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2CR-11133-10

  . GUIDE, VALVE 1

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2CR-11134-10

  . GUIDE, VALVE 2

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93440-10153

  . CIRCLIP

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90340-18002

  . PLUG, STRAIGHT SCREW

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  91808-16023

  . PIN, DOWEL

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90105-06027

  . BOLT, FLANGE

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90105-06209

  . BOLT, FLANGE

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  95022-06012

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90430-06014

  . GASKET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95612-08615

  Bolt, Stud

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90340-12013

  PLUG, STRAIGHT SCREW

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90430-06166

  GASKET

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90119-09016

  Bolt, With Washer

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90110-06315

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  94703-00424

  PLUG, SPARK (NGK LMAR9E-J)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  2CR-11181-00

  Gasket, Cylinder Head 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  B67-11191-00

  Cover, Cylinder Head 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5BE-12241-00

  GUIDE, STOPPER 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  2CR-11193-00

  Gasket, Head Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  2CR-11194-00

  Gasket, Head Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5VY-1482K-00

  PLATE

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5SL-14890-10

  REED VALVE ASSY

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  14B-14899-01

  Cap, Case

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90110-06175

  . BOLT, HEXAGON SOCKET HEAD

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90109-066F0

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  5VY-1111G-00

  RUBBER, MOUNT 1

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  99530-10114

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
