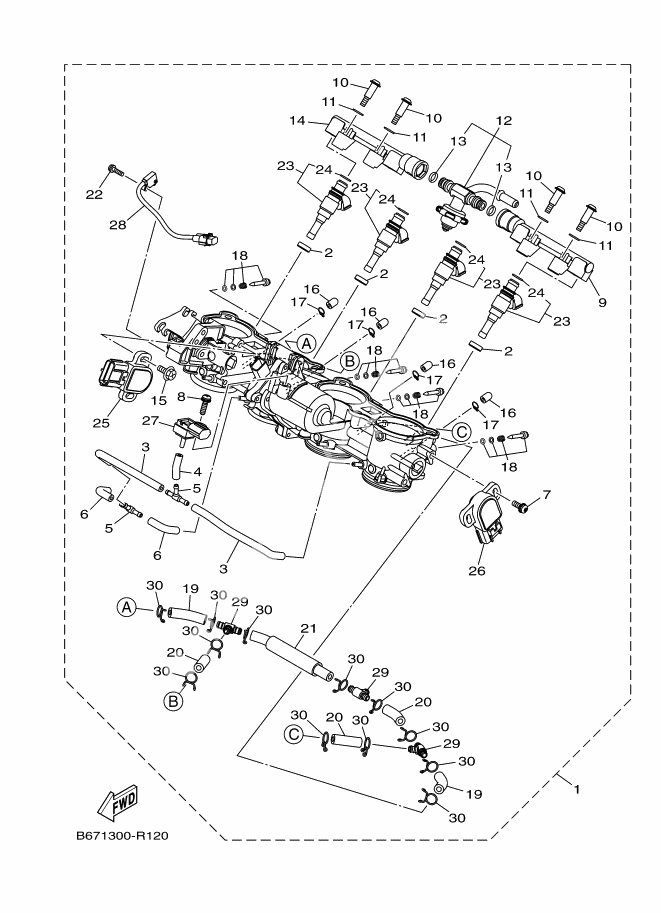

Intake 2
Intake 2
Throttle Body Assy (Ref #1)
1
Part #B67-13750-00
. HOSE (Ref #3)
3
Part #5JW-14987-00
. HOSE (Ref #3)
3
Part #5JW-14987-00
. HOSE (Ref #3)
3
Part #5JW-14987-00
. HOSE (Ref #3)
3
Part #5JW-14987-00
. PIPE 1 (Ref #4)
4
Part #5FL-14348-10
. PIPE, JOINT 1 (Ref #5)
5
Part #68V-24376-00
. PIPE, JOINT 1 (Ref #5)
5
Part #68V-24376-00
. PIPE, JOINT 1 (Ref #5)
5
Part #68V-24376-00
. PIPE, JOINT 1 (Ref #5)
5
Part #68V-24376-00
. PIPE (Ref #6)
6
Part #8FP-14349-00
. PIPE (Ref #6)
6
Part #8FP-14349-00
. PIPE (Ref #6)
6
Part #8FP-14349-00
. PIPE (Ref #6)
6
Part #8FP-14349-00
. SCREW (Ref #7)
7
Part #8CC-14216-10
. SCREW (Ref #8)
8
Part #2C0-14216-00
. PIPE, INLET (Ref #9)
9
Part #2CR-1393A-00
. JOINT, THROTTLE BODY 1 (Ref #12)
12
Part #B67-13795-00
. . O-RING (Ref #13)
13
Part #39P-14147-00
. . O-RING (Ref #13)
13
Part #39P-14147-00
. . O-RING (Ref #13)
13
Part #39P-14147-00
. . O-RING (Ref #13)
13
Part #39P-14147-00
. PIPE, INLET 2 (Ref #14)
14
Part #2CR-1393B-00
. SCREW (Ref #15)
15
Part #5FL-14216-00
. PIPE (Ref #19)
19
Part #14B-14466-00
. PIPE (Ref #19)
19
Part #14B-14466-00
. PIPE (Ref #19)
19
Part #14B-14466-00
. PIPE (Ref #19)
19
Part #14B-14466-00
. PIPE (Ref #21)
21
Part #2CR-1443J-00
. SCREW (Ref #22)
22
Part #1MC-14216-00
. ACCELERATOR SENSOR ASSY (Ref #25)
25
Part #1MC-85884-00
. THROTTLE SENSOR ASSY (Ref #26)
26
Part #13S-85885-00
. SENSOR, PRESSURE (Ref #27)
27
Part #1WS-82380-00
. SWITCH ASSY (Ref #28)
28
Part #1MC-81860-00
