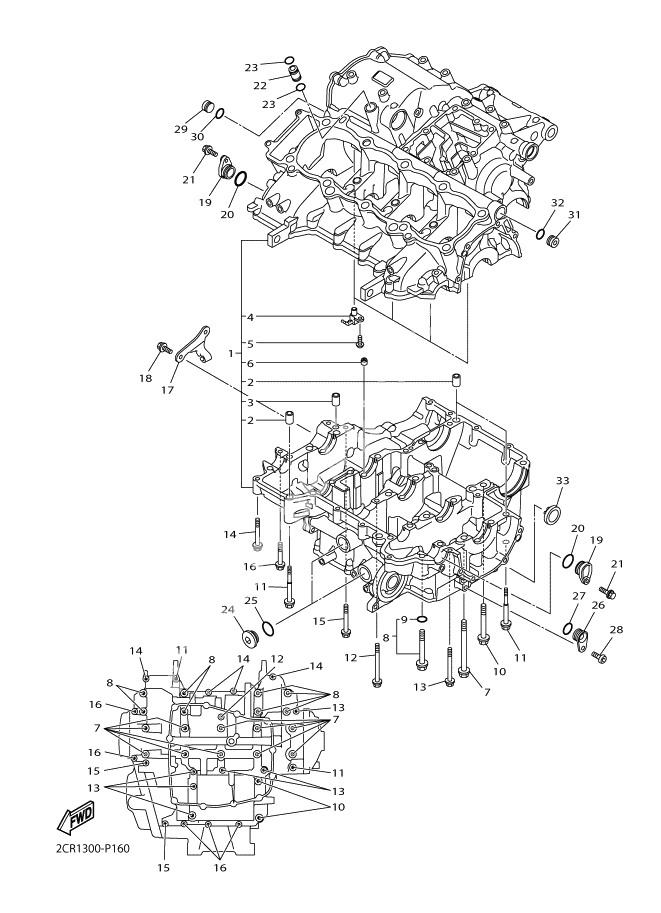

Картер

Картер

X

CRANKCASE ASSY (Ref #1)

1

Part #B67-15100-08

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-10014

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-10014

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-10014

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-10014

VIEW IN LIST

X

. PIN, DOWEL (Ref #3)

3

Part #91808-16002

VIEW IN LIST

X

. NOZZLE ASSY (Ref #4)

4

Part #2CR-15105-10

VIEW IN LIST

X

SCREW (Ref #5)

5

Part #90149-06158

VIEW IN LIST

X

. NOZZLE 1 (Ref #6)

6

Part #2CR-15138-00

VIEW IN LIST

X

. O-RING (Ref #9)

9

Part #93210-07540

VIEW IN LIST

X

Bolt, Flange (Ref #10)

10

Part #95812-08060

VIEW IN LIST

X

Bolt, Flange (Ref #10)

10

Part #95812-08060

VIEW IN LIST

X

Bolt, Flange (Ref #10)

10

Part #95812-08060

VIEW IN LIST

X

Bolt, Flange (Ref #10)

10

Part #95812-08060

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95812-06070

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95812-06070

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95812-06070

VIEW IN LIST

X

Bolt, Flange (Ref #12)

12

Part #95812-06070

VIEW IN LIST

X

Holder, Clutch Cable (Ref #17)

17

Part #2CR-15441-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-06399

VIEW IN LIST

X

Plug (Ref #19)

19

Part #2CR-15189-00

VIEW IN LIST

X

Plug (Ref #19)

19

Part #2CR-15189-00

VIEW IN LIST

X

Plug (Ref #19)

19

Part #2CR-15189-00

VIEW IN LIST

X

Plug (Ref #19)

19

Part #2CR-15189-00

VIEW IN LIST

X

O-Ring (Ref #20)

20

Part #93210-23326

VIEW IN LIST

X

O-Ring (Ref #20)

20

Part #93210-23326

VIEW IN LIST

X

O-Ring (Ref #20)

20

Part #93210-23326

VIEW IN LIST

X

O-Ring (Ref #20)

20

Part #93210-23326

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #21)

21

Part #90110-06396

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #21)

21

Part #90110-06396

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #21)

21

Part #90110-06396

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #21)

21

Part #90110-06396

VIEW IN LIST

X

Pipe, Delivery 4 (Ref #22)

22

Part #2CR-13191-00

VIEW IN LIST

X

O-Ring (Ref #23)

23

Part #93210-11453

VIEW IN LIST

X

O-Ring (Ref #23)

23

Part #93210-11453

VIEW IN LIST

X

O-Ring (Ref #23)

23

Part #93210-11453

VIEW IN LIST

X

O-Ring (Ref #23)

23

Part #93210-11453

VIEW IN LIST

X

PLUG (Ref #24)

24

Part #4H7-15189-00

VIEW IN LIST

X

O-RING (Ref #25)

25

Part #93210-207A0

VIEW IN LIST

X

Joint (Ref #26)

26

Part #2CR-15319-01

VIEW IN LIST

X

O-Ring (Ref #27)

27

Part #93210-13657

VIEW IN LIST

X

Screw (Ref #28)

28

Part #90149-06068

VIEW IN LIST

X

PLUG (Ref #29)

29

Part #90338-16262

VIEW IN LIST

X

O-RING (Ref #30)

30

Part #93210-12790

VIEW IN LIST

X

Plug (Ref #31)

31

Part #90338-16009

VIEW IN LIST

X

O-RING (Ref #32)

32

Part #93210-16325

VIEW IN LIST

X

GAUGE, LEVEL (Ref #33)

33

Part #2H7-15361-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  B67-15100-08

  CRANKCASE ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  99530-10014

  Pin, Dowel

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  91808-16002

  . PIN, DOWEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2CR-15105-10

  . NOZZLE ASSY

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90149-06158

  SCREW

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2CR-15138-00

  . NOZZLE 1

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90119-09010

  Bolt, With Washer

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  14B-15156-00

  Bolt, Crankcase Journal

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-07540

  . O-RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95812-08060

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90109-06100

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  95812-06070

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95812-06060

  Bolt, Flange

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95812-06050

  Bolt, Flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90105-06213

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95812-06040

  Bolt, Flange

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  2CR-15441-00

  Holder, Clutch Cable

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90110-06399

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  2CR-15189-00

  Plug

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  93210-23326

  O-Ring

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90110-06396

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  2CR-13191-00

  Pipe, Delivery 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  93210-11453

  O-Ring

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  4H7-15189-00

  PLUG

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93210-207A0

  O-RING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  2CR-15319-01

  Joint

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  93210-13657

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90149-06068

  Screw

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90338-16262

  PLUG

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  93210-12790

  O-RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90338-16009

  Plug

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  93210-16325

  O-RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  2H7-15361-00

  GAUGE, LEVEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
