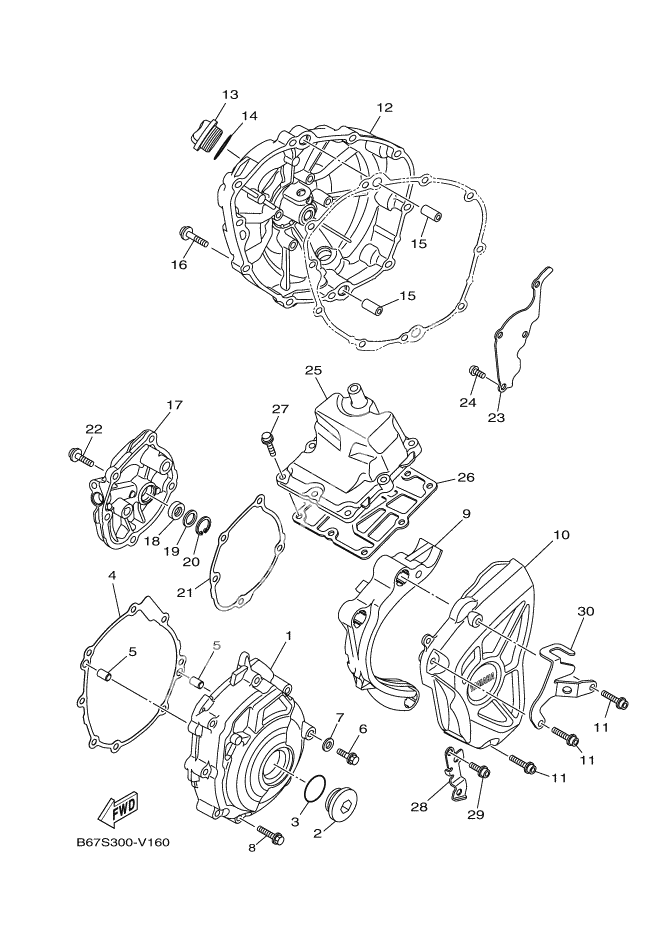

Crankcase cover 1

Crankcase cover 1

Crankcase cover 1
Cover, Crankcase 1 (Ref #1)
1
Part #B67-15411-00
PLUG, STRAIGHT SCREW (Ref #2)
2
Part #90340-32010
O-RING (Ref #3)
3
Part #93210-32172
Gasket, Crankcase Cover 1 (Ref #4)
4
Part #2CR-15451-00
Pin, Dowel (Ref #5)
5
Part #99530-08012
Pin, Dowel (Ref #5)
5
Part #99530-08012
Pin, Dowel (Ref #5)
5
Part #99530-08012
Pin, Dowel (Ref #5)
5
Part #99530-08012
Bolt, Button Head (Ref #6)
6
Part #92014-08016
GASKET (Ref #7)
7
Part #90430-08143
Bolt, Hexagon Socket Head (Ref #8)
8
Part #90110-06403
Guide, inlet (Ref #9)
9
Part #2CR-15377-10
Cover, Chain Case (Ref #10)
10
Part #2CR-15418-00
Cover, Crankcase 2 (Ref #12)
12
Part #B67-15421-00
Plug, Oil (Ref #13)
13
Part #2CR-15363-01
O-Ring (Ref #14)
14
Part #93210-29574
Pin, Dowel (Ref #15)
15
Part #93610-20189
Pin, Dowel (Ref #15)
15
Part #93610-20189
Pin, Dowel (Ref #15)
15
Part #93610-20189
Pin, Dowel (Ref #15)
15
Part #93610-20189
Bolt, Hexagon Socket Head (Ref #16)
16
Part #90110-06388
Cover, Oil Pump (Ref #17)
17
Part #B67-15416-00
Oil Seal (Ref #18)
18
Part #93101-10004
Washer, Plate (Ref #19)
19
Part #90201-12166
Circlip (Ref #20)
20
Part #99009-19500
Gasket, Oil Pump Cover 1 (Ref #21)
21
Part #2CR-15456-00
Bolt, Hexagon Socket Head (Ref #22)
22
Part #90110-06396
Plate, breather (Ref #23)
23
Part #2CR-11165-00
SCREW (Ref #24)
24
Part #90149-06158
Cover (Ref #25)
25
Part #2CR-15413-00
Gasket, Crankcase Cover 3 (Ref #26)
26
Part #2CR-15462-00
Holder (Ref #28)
28
Part #B67-15118-00
Bolt, Hexagon Socket Head (Ref #29)
29
Part #90110-06341
Holder (Ref #30)
30
Part #BW8-15128-00
+ -
  • 1
    B67-15411-00

    Cover, Crankcase 1

    1
    Доступно: Нет в наличии
  • 2
    90340-32010

    PLUG, STRAIGHT SCREW

    1
    Доступно: Нет в наличии
  • 3
    93210-32172

    O-RING

    1
    Доступно: Нет в наличии
  • 4
    2CR-15451-00

    Gasket, Crankcase Cover 1

    1
    Доступно: Нет в наличии
  • 5
    99530-08012

    Pin, Dowel

    2
    Доступно: Нет в наличии
  • 6
    92014-08016

    Bolt, Button Head

    1
    Доступно: Нет в наличии
  • 7
    90430-08143

    GASKET

    1
    Доступно: Нет в наличии
  • 8
    90110-06403

    Bolt, Hexagon Socket Head

    8
    Доступно: Нет в наличии
  • 9
    2CR-15377-10

    Guide, inlet

    1
    Доступно: Нет в наличии
  • 10
    2CR-15418-00

    Cover, Chain Case

    1
    Доступно: Нет в наличии
  • 11
    90110-06387

    Bolt, Hexagon Socket Head

    3
    Доступно: Нет в наличии
  • 12
    B67-15421-00

    Cover, Crankcase 2

    1
    Доступно: Нет в наличии
  • 13
    2CR-15363-01

    Plug, Oil

    1
    Доступно: Нет в наличии
  • 14
    93210-29574

    O-Ring

    1
    Доступно: Нет в наличии
  • 15
    93610-20189

    Pin, Dowel

    2
    Доступно: Нет в наличии
  • 16
    90110-06388

    Bolt, Hexagon Socket Head

    10
    Доступно: Нет в наличии
  • 17
    B67-15416-00

    Cover, Oil Pump

    1
    Доступно: Нет в наличии
  • 18
    93101-10004

    Oil Seal

    1
    Доступно: Нет в наличии
  • 19
    90201-12166

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 20
    99009-19500

    Circlip

    1
    Доступно: Нет в наличии
  • 21
    2CR-15456-00

    Gasket, Oil Pump Cover 1

    1
    Доступно: Нет в наличии
  • 22
    90110-06396

    Bolt, Hexagon Socket Head

    5
    Доступно: Нет в наличии
  • 23
    2CR-11165-00

    Plate, breather

    1
    Доступно: Нет в наличии
  • 24
    90149-06158

    SCREW

    4
    Доступно: Нет в наличии
  • 25
    2CR-15413-00

    Cover

    1
    Доступно: Нет в наличии
  • 26
    2CR-15462-00

    Gasket, Crankcase Cover 3

    1
    Доступно: Нет в наличии
  • 28
    B67-15118-00

    Holder

    1
    Доступно: Нет в наличии
  • 29
    90110-06341

    Bolt, Hexagon Socket Head

    1
    Доступно: Нет в наличии
  • 30
    BW8-15128-00

    Holder

    1
    Доступно: Нет в наличии
