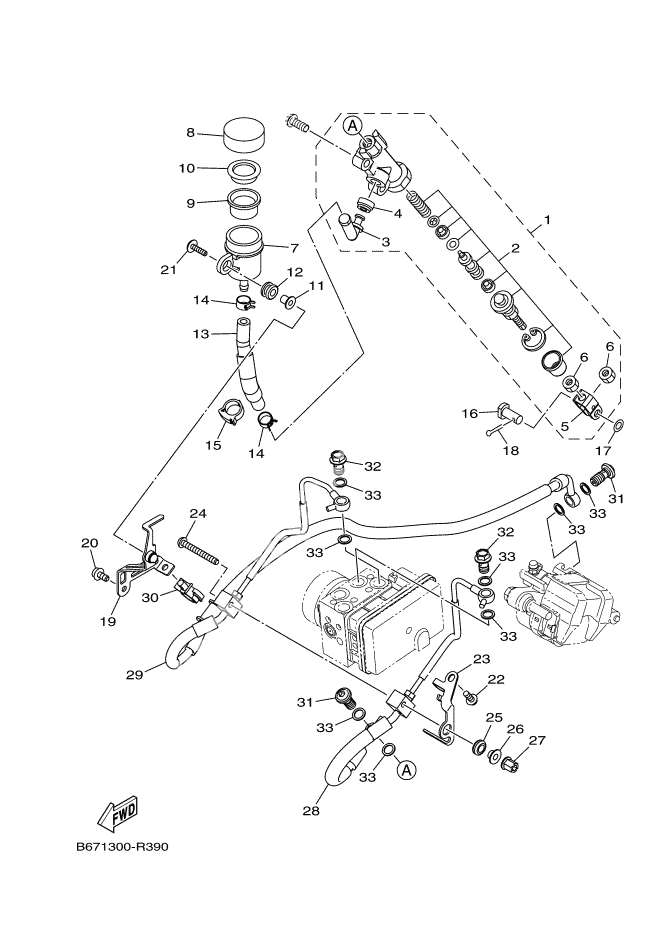

Rear master cylinder
Rear master cylinder
RR. MASTER CYLINDER ASSY. (Ref #1)
1
Part #56P-2583V-00
. CYLINDER KIT, MASTER (Ref #2)
2
Part #56P-25808-50
. JOINT (Ref #3)
3
Part #2D1-2582A-00
. O-RING (Ref #4)
4
Part #4BP-2585F-01
. JOINT (Ref #5)
5
Part #4BP-27222-02
NUT (Ref #6)
6
Part #90170-08010
NUT (Ref #6)
6
Part #90170-08010
NUT (Ref #6)
6
Part #90170-08010
NUT (Ref #6)
6
Part #90170-08010
Tank, reservoir (Ref #7)
7
Part #2C0-25894-00
Cap, Reservoir (Ref #8)
8
Part #2C0-25852-00
Diaphragm, Reservoir (Ref #9)
9
Part #2VN-25854-00
Bush,diaphragm (Ref #10)
10
Part #2VN-25855-00
Collar (Ref #11)
11
Part #90387-05028
Grommet (Ref #12)
12
Part #2C0-26326-00
Hose, Reservoir (Ref #13)
13
Part #B67-25895-00
CLIP (Ref #14)
14
Part #90467-120A3
CLIP (Ref #14)
14
Part #90467-120A3
CLIP (Ref #14)
14
Part #90467-120A3
CLIP (Ref #14)
14
Part #90467-120A3
CLAMP (Ref #15)
15
Part #90464-16001
Pin, Clevis (Ref #16)
16
Part #90240-08005
Washer, Plate (Ref #17)
17
Part #90201-08066
Pin, Cotter (Ref #18)
18
Part #91401-20012
Bracket, Reserve Tank (Ref #19)
19
Part #B67-21228-00
BOLT (Ref #20)
20
Part #90109-060E9
Bolt,hex. Socket Button (Ref #21)
21
Part #90111-05026
Bolt, Button Head (Ref #22)
22
Part #92017-06016
Stay 1 (Ref #23)
23
Part #B67-2122A-00
Bolt (Ref #24)
24
Part #90109-06N29
Grommet (Ref #25)
25
Part #90480-12024
Collar (Ref #26)
26
Part #90387-06142
NUT (Ref #27)
27
Part #90179-06033
Hose, Brake 4 (Ref #28)
28
Part #B67-2581J-00
Hose, Brake 5 (Ref #29)
29
Part #B67-2581K-00
Clamp (Ref #30)
30
Part #90464-14013
Bolt, Union (Ref #31)
31
Part #90401-10172
Bolt, Union (Ref #31)
31
Part #90401-10172
Bolt, Union (Ref #31)
31
Part #90401-10172
Bolt, Union (Ref #31)
31
Part #90401-10172
Bolt, Union (Ref #32)
32
Part #90401-10049
Bolt, Union (Ref #32)
32
Part #90401-10049
Bolt, Union (Ref #32)
32
Part #90401-10049
Bolt, Union (Ref #32)
32
Part #90401-10049
