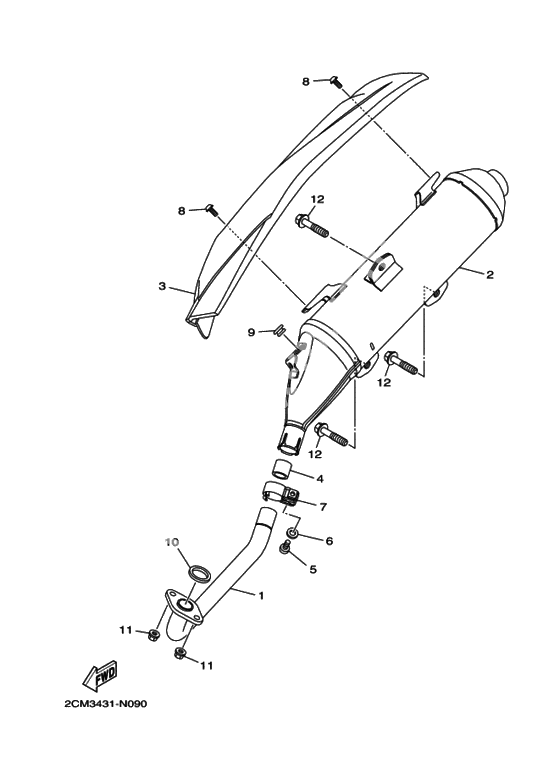

Выхлопная система

Выхлопная система

X

Pipe, Exhaust 1 (Ref #1)

1

Part #2CM-E4611-00-00

VIEW IN LIST

X

Muffler 1 (Ref #2)

2

Part #2CM-E4711-20-00

VIEW IN LIST

X

Protector Assy (Ref #3)

3

Part #2CM-E4708-00-00

VIEW IN LIST

X

Gasket, Muffler (Ref #4)

4

Part #19S-E4714-00-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #91317-08035-00

VIEW IN LIST

X

Washer, Plate (Ref #6)

6

Part #90201-086P8-00

VIEW IN LIST

X

Band, Muffler (Ref #7)

7

Part #33S-E4715-00-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #8)

8

Part #90111-06015-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #8)

8

Part #90111-06015-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #8)

8

Part #90111-06015-00

VIEW IN LIST

X

Bolt,hex. Socket Button (Ref #8)

8

Part #90111-06015-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #9)

9

Part #904-80100-17-00

VIEW IN LIST

X

Gasket, Exhaust Pipe (Ref #10)

10

Part #4D0-E4613-00-00

VIEW IN LIST

X

Bolt, Flange (Ref #11)

11

Part #95817-10050-00

VIEW IN LIST

X

Bolt, Flange (Ref #11)

11

Part #95817-10050-00

VIEW IN LIST

X

Bolt, Flange (Ref #11)

11

Part #95817-10050-00

VIEW IN LIST

X

Bolt, Flange (Ref #11)

11

Part #95817-10050-00

VIEW IN LIST

X

Гайка (Ref #11)

11

Part #95704-08500-00

VIEW IN LIST

X

Гайка (Ref #11)

11

Part #95704-08500-00

VIEW IN LIST

X

Гайка (Ref #11)

11

Part #95704-08500-00

VIEW IN LIST

X

Гайка (Ref #11)

11

Part #95704-08500-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #90179-08491-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #90179-08491-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #90179-08491-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #90179-08491-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2CM-E4611-00-00

  Pipe, Exhaust 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2CM-E4711-20-00

  Muffler 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2CM-E4708-00-00

  Protector Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  19S-E4714-00-00

  Gasket, Muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91317-08035-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-086P8-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  33S-E4715-00-00

  Band, Muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90111-06015-00

  Bolt,hex. Socket Button

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  901-11068-07-00

  Bolt,hex. Socket Button

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90111-06015-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90480-10332-00

  Втулка демпфирующая

  Кол-во на узел:

  1

  Примечания:

  Replaced by 904-80100-17-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  904-80100-17-00

  Втулка демпфирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4D0-E4613-00-00

  Gasket, Exhaust Pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95707-08500-00

  Nut, flange

  Кол-во на узел:

  0

  Примечания:

  Replaced by 95817-10050-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95702-08500-00

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90179-08491-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95817-10050-00

  Bolt, Flange

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95704-08500-00

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90179-08491-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
