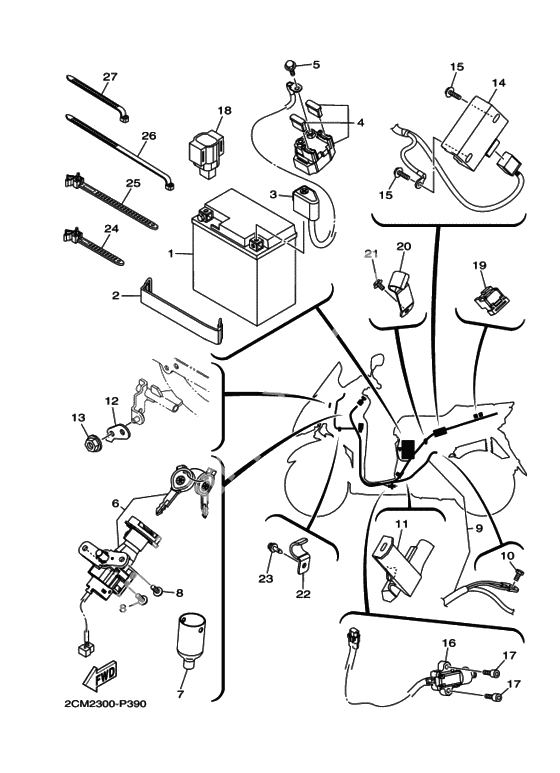

Электрооборудование 1

Электрооборудование 1

X

Battery Assy (Yuasa Ytz7V) (Ref #1)

1

Part #2DP-H2100-00-00

VIEW IN LIST

X

Battery assy (Ref #1)

1

Part #BTY-GTZ7S-00-00

VIEW IN LIST

X

Battery assy (Ref #1)

1

Part #YTZ-7SHE0-00-00

VIEW IN LIST

X

Band, Battery (Ref #2)

2

Part #22X-H2131-00-00

VIEW IN LIST

X

Wire, Plus Lead (Ref #3)

3

Part #2CM-H2115-10-00

VIEW IN LIST

X

STARTER RELAY ASSY (Ref #4)

4

Part #2CM-H1940-00-00

VIEW IN LIST

X

Болт (Ref #5)

5

Part #95022-06008-00

VIEW IN LIST

X

Main Switch Comp (Ref #6)

6

Part #2CM-H252E-30-00

VIEW IN LIST

X

Cover, Connecter (Ref #7)

7

Part #2CM-H2599-10-00

VIEW IN LIST

X

Screw (Ref #8)

8

Part #90149-06840-00

VIEW IN LIST

X

Screw (Ref #8)

8

Part #90149-06840-00

VIEW IN LIST

X

Screw (Ref #8)

8

Part #90149-06840-00

VIEW IN LIST

X

Screw (Ref #8)

8

Part #90149-06840-00

VIEW IN LIST

X

Wire Harness Assy (Ref #9)

9

Part #2CM-H2590-10-00

VIEW IN LIST

X

Cover (Ref #10)

10

Part #2CM-H252U-00-00

VIEW IN LIST

X

Болт (Ref #10)

10

Part #97080-06012-00

VIEW IN LIST

X

Holder, Wire Harness 3 (Ref #12)

12

Part #2CM-H5548-00-00

VIEW IN LIST

X

Nut, flange (Ref #13)

13

Part #95780-06500-00

VIEW IN LIST

X

Rectifier & Regulator Assy (Ref #14)

14

Part #54B-H1960-01-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #90105-06060-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #90105-06060-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #90105-06060-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #90105-06060-00

VIEW IN LIST

X

Switch, side stand (Ref #16)

16

Part #2CM-H2566-00-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #91317-05016-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #91317-05016-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #91317-05016-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #91317-05016-00

VIEW IN LIST

X

Sensor, Lean Angle (Ref #18)

18

Part #1PA-H2576-00-00

VIEW IN LIST

X

Реле (8DM-11) (Ref #19)

19

Part #8DM-81950-11-00

VIEW IN LIST

X

Clamp (Ref #20)

20

Part #2CM-H2544-00-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #95817-06010-00

VIEW IN LIST

X

Clamp (Ref #21)

21

Part #90462-16803-00

VIEW IN LIST

X

Фиксатор (Ref #23)

23

Part #90269-06812-00

VIEW IN LIST

X

Clamp (Ref #24)

24

Part #90464-12810-00

VIEW IN LIST

X

Clamp (Ref #25)

25

Part #90464-40802-00

VIEW IN LIST

X

Clamp (Ref #26)

26

Part #90464-65801-00

VIEW IN LIST

X

CLAMP (Ref #27)

27

Part #90464-15195-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2DP-H2100-00-00

  Battery Assy (Yuasa Ytz7V)

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  BTY-GTZ7S-00-00

  Battery assy

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  YTZ-7SHE0-00-00

  Battery assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  2CM-H2100-00-00

  Battery Assy (Yuasa Ytz7V)

  Кол-во на узел:

  1

  Примечания:

  Replaced by YTZ-7SHE0-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  22X-H2131-00-00

  Band, Battery

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2CM-H2115-10-00

  Wire, Plus Lead

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2CM-H1940-00-00

  STARTER RELAY ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95022-06008-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2CM-H252E-30-00

  Main Switch Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2CM-H2599-10-00

  Cover, Connecter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90149-06840-00

  Screw

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  2CM-H2590-10-00

  Wire Harness Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  2CM-H252U-00-00

  Cover

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  97013-06012-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Replaced by 2CM-H252U-00-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  97080-06012-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  97002-06012-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 97080-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2CM-H5548-00-00

  Holder, Wire Harness 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95702-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95780-06500-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95780-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  54B-H1960-01-00

  Rectifier & Regulator Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  54B-H1960-00-00

  Rectifier & Regulator Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 54B-H1960-01-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90105-06060-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  2CM-H2566-00-00

  Switch, side stand

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90110-05011-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91317-05016-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  91317-05016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1PA-H2576-00-00

  Sensor, Lean Angle

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  8DM-81950-11-00

  Реле (8DM-11)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  2CM-H2544-00-00

  Clamp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90462-16803-00

  Clamp

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95802-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95812-06010-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90462-16803-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90269-06812-00

  Фиксатор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90464-12810-00

  Clamp

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90464-40802-00

  Clamp

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90464-65801-00

  Clamp

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90464-13073-00

  CLAMP

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90464-15195-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90464-15195-00

  CLAMP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
