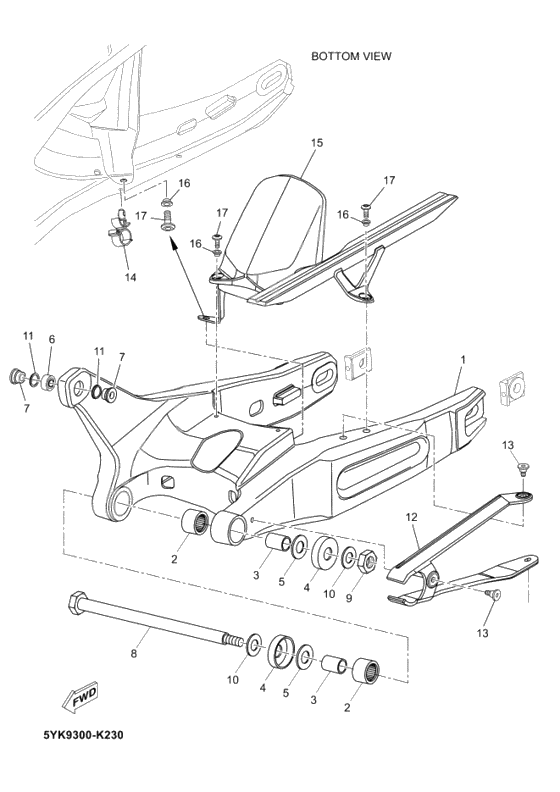

Rear arm

Rear arm

X

REAR ARM COMP. (Ref #1)

1

Part #5YK-WF211-11-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93320-325Y3-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93320-325Y3-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93320-325Y3-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93320-325Y3-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #5YK-F2124-00-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #5YK-F2124-00-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #5YK-F2124-00-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #5YK-F2124-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-161J2-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-161J2-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-161J2-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-161J2-00

VIEW IN LIST

X

BEARING (Ref #6)

6

Part #93399-999T4-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-128T7-00

VIEW IN LIST

X

Shaft, pivot (Ref #8)

8

Part #5YK-22141-00-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #9)

9

Part #90185-16002-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-160F6-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-160F6-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-160F6-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-160F6-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #11)

11

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #11)

11

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #11)

11

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #11)

11

Part #3JE-22475-00-00

VIEW IN LIST

X

Отбойник (Ref #12)

12

Part #5YK-F2151-00-00

VIEW IN LIST

X

Screw, 1 (Ref #13)

13

Part #1C3-22969-10-00

VIEW IN LIST

X

Screw, 1 (Ref #13)

13

Part #1C3-22969-10-00

VIEW IN LIST

X

Screw, 1 (Ref #13)

13

Part #1C3-22969-10-00

VIEW IN LIST

X

Screw, 1 (Ref #13)

13

Part #1C3-22969-10-00

VIEW IN LIST

X

Хомут (Ref #14)

14

Part #90464-16011-00

VIEW IN LIST

X

Cover, Rear Fender (Ref #15)

15

Part #5YK-F1651-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5YK-WF211-11-00

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93320-325Y3-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5YK-F2124-00-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47X-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-161J2-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93399-999T4-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90387-128T7-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5YK-22141-00-00

  Shaft, pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90185-16002-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-160F6-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3JE-22475-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5YK-F2151-00-00

  Отбойник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1C3-22969-10-00

  Screw, 1

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90464-16011-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5YK-F1651-00-00

  Cover, Rear Fender

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90387-06X30-00

  COLLAR

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90111-06095-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
