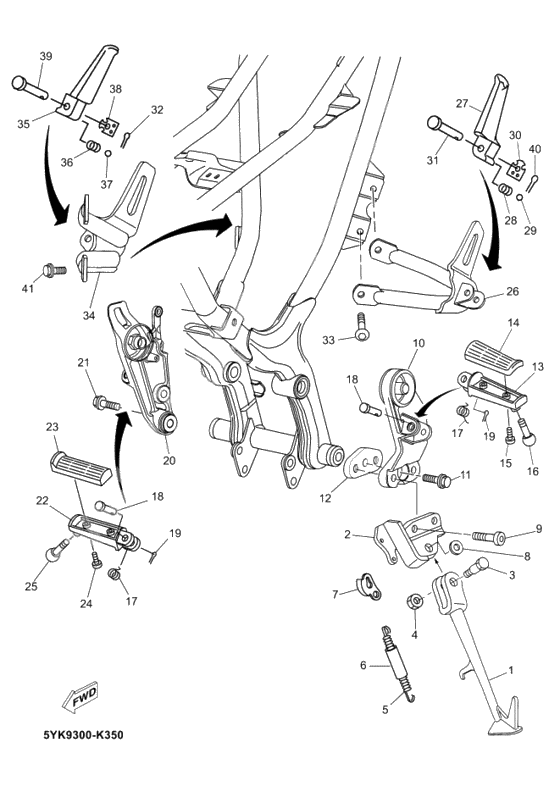

Support & repose pied

Support & repose pied

X

Stand, Side (Ref #1)

1

Part #5YK-F7311-00-00

VIEW IN LIST

X

Крепление (Ref #2)

2

Part #5VX-27321-02-00

VIEW IN LIST

X

Болт (Ref #3)

3

Part #901-09100-12-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #90185-10037-00

VIEW IN LIST

X

Пружина (Ref #5)

5

Part #90506-23007-00

VIEW IN LIST

X

Втулка (Ref #6)

6

Part #5VX-27351-00-00

VIEW IN LIST

X

Крепление (Ref #7)

7

Part #5VX-27315-00-00

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #90201-12021-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #9)

9

Part #91317-10040-00

VIEW IN LIST

X

Bracket 2 (Ref #10)

10

Part #5YK-F7442-10-P0

VIEW IN LIST

X

Screw, With Washer (Ref #11)

11

Part #90105-10189-00

VIEW IN LIST

X

Bracket, Adapter 1 (Ref #12)

12

Part #5YK-F74A3-00-00

VIEW IN LIST

X

Footrest (Ref #13)

13

Part #4BH-27451-01-00

VIEW IN LIST

X

Cover, Footrest (Ref #14)

14

Part #4BP-27413-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #15)

15

Part #90147-05801-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #3HE-27435-00-00

VIEW IN LIST

X

Пружина торсионная (Ref #17)

17

Part #90508-20572-00

VIEW IN LIST

X

Пружина торсионная (Ref #17)

17

Part #90508-20572-00

VIEW IN LIST

X

Пружина торсионная (Ref #17)

17

Part #90508-20572-00

VIEW IN LIST

X

Пружина торсионная (Ref #17)

17

Part #90508-20572-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #18)

18

Part #90240-08140-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #18)

18

Part #90240-08140-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #18)

18

Part #90240-08140-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #18)

18

Part #90240-08140-00

VIEW IN LIST

X

. PIN (Ref #19)

19

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #19)

19

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #19)

19

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #19)

19

Part #91490-25020-00

VIEW IN LIST

X

Bracket 3 (Ref #20)

20

Part #5YK-F7443-10-P0

VIEW IN LIST

X

Footrest (Ref #22)

22

Part #4BH-27461-01-00

VIEW IN LIST

X

Bracket 4 (Ref #26)

26

Part #5YK-F741L-00-P0

VIEW IN LIST

X

Footrest, Rear 1 (Ref #27)

27

Part #5WX-F7431-01-00

VIEW IN LIST

X

Spring, Compression (Ref #28)

28

Part #90501-12743-00

VIEW IN LIST

X

Ball (Ref #29)

29

Part #93501-04011-00

VIEW IN LIST

X

Шайба специальная (Ref #30)

30

Part #5VX-27437-00-00

VIEW IN LIST

X

Палец (Ref #31)

31

Part #90240-08063-00

VIEW IN LIST

X

Винт (Ref #33)

33

Part #90110-08096-00

VIEW IN LIST

X

Bracket 5 (Ref #34)

34

Part #5YK-F742L-00-P0

VIEW IN LIST

X

Footrest, Rear 2 (Ref #35)

35

Part #5WX-F7441-01-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5YK-F7311-00-00

  Stand, Side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5VX-27321-02-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90109-10011-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-09100-12-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  901-09100-12-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90185-10037-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90506-23007-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5VX-27351-00-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5VX-27315-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-12021-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91317-10040-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90110-10125-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91317-10040-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5YK-F7442-10-P0

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90105-10189-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5YK-F74A3-00-00

  Bracket, Adapter 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4BH-27451-01-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4BP-27413-00-00

  Cover, Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90147-05801-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3HE-27435-00-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90508-20572-00

  Пружина торсионная

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90240-08140-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  91401-25015-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5YK-F7443-10-P0

  Bracket 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  4BH-27461-01-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5YK-F741L-00-P0

  Bracket 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  5WX-F7431-01-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  5WX-F7431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5WX-F7431-01-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90501-12743-00

  Spring, Compression

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93501-04011-00

  Ball

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  5VX-27437-00-00

  Шайба специальная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90240-08063-00

  Палец

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90110-08096-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  5YK-F742L-00-P0

  Bracket 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  5WX-F7441-01-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  5WX-F7441-00-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5WX-F7441-01-00 Доступно: Нет в наличии


  Нет в наличии
