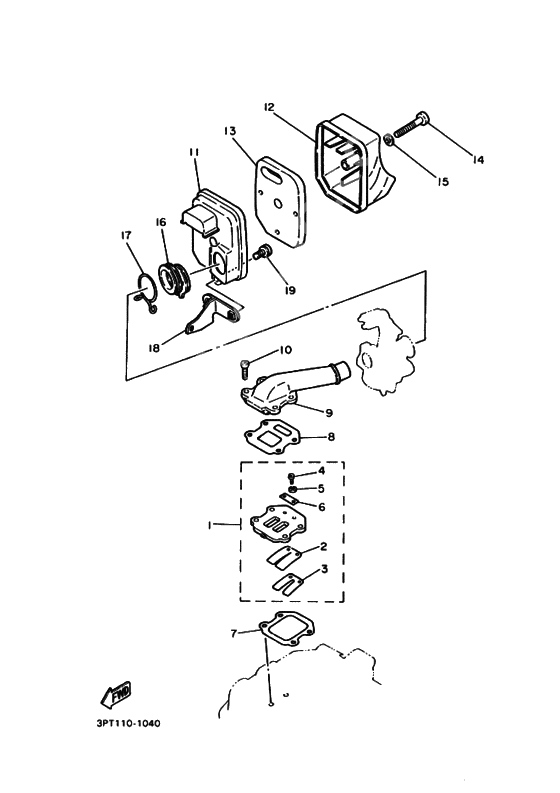

Intake

Intake

X

Клапан впуска (Ref #1)

1

Part #3L5-13610-00-00

VIEW IN LIST

X

Лепестки клапана впуска (Ref #2)

2

Part #3L5-13613-00-00

VIEW IN LIST

X

Ограничитель лепестков клапана (Ref #3)

3

Part #3L5-13616-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #4)

4

Part #98507-03010-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #92990-03100-00

VIEW IN LIST

X

Пластина (Ref #6)

6

Part #3L5-13624-00-00

VIEW IN LIST

X

Прокладка клапана (Ref #7)

7

Part #3HK-13621-00-00

VIEW IN LIST

X

Прокладка патрубка впуска (Ref #8)

8

Part #3L5-13622-10-00

VIEW IN LIST

X

Патрубок впуска (Ref #9)

9

Part #3L5-13555-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #98517-06020-00

VIEW IN LIST

X

Корпус фильтра воздушного (Ref #11)

11

Part #4X4-14411-00-00

VIEW IN LIST

X

Крышка корпуса фильтра (Ref #12)

12

Part #4X4-14412-00-00

VIEW IN LIST

X

Фильтр воздушный (Ref #13)

13

Part #4X4-14451-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98507-06045-00

VIEW IN LIST

X

Washer, Plate (Ref #15)

15

Part #92907-06600-00

VIEW IN LIST

X

Патрубок корпуса фильтра (Ref #16)

16

Part #4X4-14453-00-00

VIEW IN LIST

X

Хомут (Ref #17)

17

Part #90467-20023-00

VIEW IN LIST

X

Крепление корпуса фильтра (Ref #18)

18

Part #4X4-14493-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #19)

19

Part #98507-06014-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3L5-13610-00-00

  Клапан впуска

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3L5-13613-00-00

  Лепестки клапана впуска

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3L5-13616-00-00

  Ограничитель лепестков клапана

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  98507-03010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  92907-03100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 92990-03100-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  92990-03100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  3L5-13624-00-00

  Пластина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3HK-13621-00-00

  Прокладка клапана

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3L5-13622-10-00

  Прокладка патрубка впуска

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3L5-13555-00-00

  Патрубок впуска

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  98507-06020-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Replaced by 98517-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  98517-06020-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4X4-14411-00-00

  Корпус фильтра воздушного

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4X4-14412-00-00

  Крышка корпуса фильтра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4X4-14451-00-00

  Фильтр воздушный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98507-06045-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  92907-06600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4X4-14453-00-00

  Патрубок корпуса фильтра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90467-20023-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  4X4-14493-01-00

  Крепление корпуса фильтра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90159-06013-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98507-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  98507-06014-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
