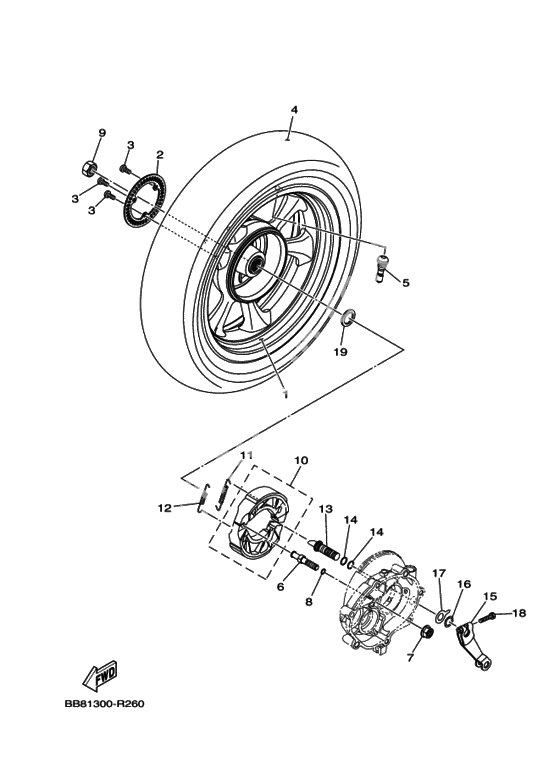

Заднее колесо

Заднее колесо

X

Cast Wheel, Rear (Ref #1)

1

Part #BB8-F5338-10-00

VIEW IN LIST

X

Cast Wheel, Rear (Ref #1)

1

Part #BB8-F5338-00-00

VIEW IN LIST

X

Диск датчика (Ref #2)

2

Part #2DP-F517G-00-00

VIEW IN LIST

X

Tire (Irc, 130/70-13 M/c 63P) (Ref #4)

4

Part #941-13138-04-00

VIEW IN LIST

X

Valve, rim (Ref #5)

5

Part #93900-00825-00

VIEW IN LIST

X

Pin, Pivot (Ref #6)

6

Part #1GC-F5326-00-00

VIEW IN LIST

X

Nut, flange (Ref #7)

7

Part #95704-10500-00

VIEW IN LIST

X

Nut, flange (Ref #7)

7

Part #90179-10394-00

VIEW IN LIST

X

O-Ring (Ref #8)

8

Part #93210-07802-00

VIEW IN LIST

X

Nut, Self-Locking (Ref #9)

9

Part #901-85168-00-00

VIEW IN LIST

X

Brake Shoe Set (Ref #10)

10

Part #BB8-F530K-00-00

VIEW IN LIST

X

Пружина натяжения (Ref #11)

11

Part #90506-12001-00

VIEW IN LIST

X

Пружина натяжения (Ref #12)

12

Part #90506-15001-00

VIEW IN LIST

X

Camshaft (Ref #13)

13

Part #BB8-F5351-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #14)

14

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #14)

14

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #14)

14

Part #93210-10096-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #14)

14

Part #93210-10096-00

VIEW IN LIST

X

Lever, Camshaft (Ref #14)

14

Part #2BM-F5355-00-00

VIEW IN LIST

X

Lever, Camshaft (Ref #14)

14

Part #2BM-F5355-00-00

VIEW IN LIST

X

Lever, Camshaft (Ref #14)

14

Part #2BM-F5355-00-00

VIEW IN LIST

X

Lever, Camshaft (Ref #14)

14

Part #2BM-F5355-00-00

VIEW IN LIST

X

Washer, Wave (Ref #16)

16

Part #902-06148-02-00

VIEW IN LIST

X

Пластина (индикатор) (Ref #17)

17

Part #5MY-F533A-00-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #90101-06046-00

VIEW IN LIST

X

Washer, Plate (Ref #19)

19

Part #90201-25022-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  BB8-F5338-10-00

  Cast Wheel, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  BB8-F5338-00-00

  Cast Wheel, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2DP-F517G-00-00

  Диск датчика

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  901-49050-30-00

  Винт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  941-13138-04-00

  Tire (Irc, 130/70-13 M/c 63P)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93900-00825-00

  Valve, rim

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1GC-F5326-00-00

  Pin, Pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95702-10500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-10394-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95704-10500-00

  Nut, flange

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90179-10394-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93210-07802-00

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  901-85168-00-00

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  BB8-F530K-00-00

  Brake Shoe Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90506-12001-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90506-15001-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  BB8-F5351-00-00

  Camshaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93210-10096-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93210-108J3-00

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93210-10096-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  2BM-F5355-00-00

  Lever, Camshaft

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93210-10010-00

  Washer, Needle Valve

  Кол-во на узел:

  0

  Примечания:

  Replaced by 2BM-F5355-00-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  902-06148-02-00

  Washer, Wave

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5MY-F533A-00-00

  Пластина (индикатор)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90101-06046-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90201-25022-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
