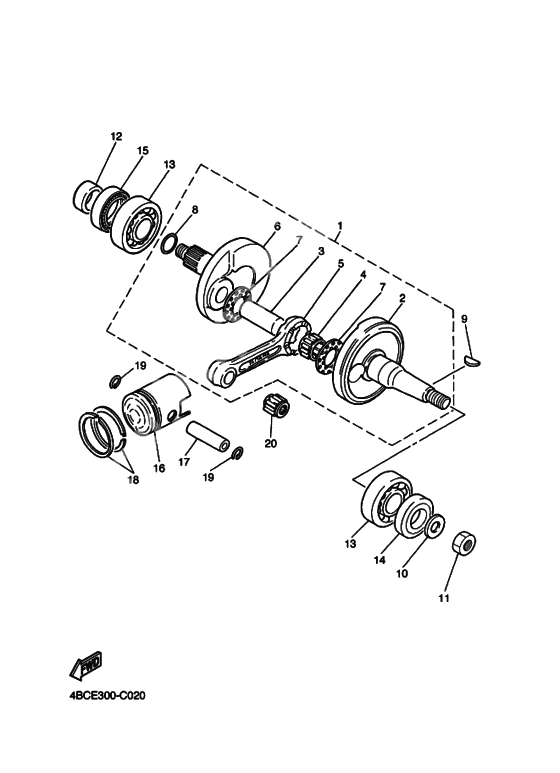

Crankshaft piston

Crankshaft piston

X

Вал коленчатый (Ref #1)

1

Part #4BC-11400-00-00

VIEW IN LIST

X

Кривошип (Ref #2)

2

Part #4BC-11412-00-00

VIEW IN LIST

X

Палец шатунный (Ref #3)

3

Part #2Y1-11681-00-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93310-420F2-00

VIEW IN LIST

X

шатун (Ref #5)

5

Part #1W7-11651-00-00

VIEW IN LIST

X

Кривошип (Ref #6)

6

Part #4BC-11422-00-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90209-20159-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90209-20159-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90209-20159-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90209-20159-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #8)

8

Part #93210-180A6-00

VIEW IN LIST

X

KEY,WOODRUFF (Ref #9)

9

Part #90280-03017-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-12535-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #95337-12600-00

VIEW IN LIST

X

COLLAR (Ref #12)

12

Part #90387-20603-00

VIEW IN LIST

X

Bearing (B6205C4) (Ref #13)

13

Part #93306-20529-00

VIEW IN LIST

X

Bearing (B6205C4) (Ref #13)

13

Part #93306-20529-00

VIEW IN LIST

X

Bearing (B6205C4) (Ref #13)

13

Part #93306-20529-00

VIEW IN LIST

X

Bearing (B6205C4) (Ref #13)

13

Part #93306-20529-00

VIEW IN LIST

X

Oil seal (Ref #14)

14

Part #93103-25098-00

VIEW IN LIST

X

Piston (std) (Ref #15)

15

Part #3E5-11631-00-97

VIEW IN LIST

X

Oil seal (Ref #15)

15

Part #93103-32807-00

VIEW IN LIST

X

Oil seal (Ref #15)

15

Part #93103-32171-00

VIEW IN LIST

X

Piston (0.50Mm O/s) (Ref #16)

16

Part #3E5-11636-00-00

VIEW IN LIST

X

Piston (0.25Mm O/s) (Ref #16)

16

Part #3E5-11635-00-00

VIEW IN LIST

X

Палец поршня (Ref #17)

17

Part #527-11633-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #18)

18

Part #14N-11603-00-00

VIEW IN LIST

X

Кольца поршневые (0.50mm o/s) (Ref #18)

18

Part #14N-11605-00-00

VIEW IN LIST

X

Кольца поршневые (0.25mm o/s) (Ref #18)

18

Part #14N-11604-00-00

VIEW IN LIST

X

Circlip (Ref #19)

19

Part #93450-13022-00

VIEW IN LIST

X

Circlip (Ref #19)

19

Part #93450-13022-00

VIEW IN LIST

X

Circlip (Ref #19)

19

Part #93450-13022-00

VIEW IN LIST

X

Circlip (Ref #19)

19

Part #93450-13022-00

VIEW IN LIST

X

BEARING (Ref #20)

20

Part #93310-11268-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4BC-11400-00-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4BC-11412-00-00

  Кривошип

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2Y1-11681-00-00

  Палец шатунный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4BC-11681-00-00

  Палец шатунный

  Кол-во на узел:

  1

  Примечания:

  Replaced by 2Y1-11681-00-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93310-420F2-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1W7-11651-00-00

  шатун

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4BC-11651-00-00

  шатун

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1W7-11651-00-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4BC-11422-00-00

  Кривошип

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4BC-11557-00-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90209-20159-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90209-20159-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93210-18023-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-180A6-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93210-180A6-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90280-03017-00

  KEY,WOODRUFF

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-12535-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95337-12600-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90387-20603-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93306-20529-00

  Bearing (B6205C4)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93306-20517-00

  Bearing (B6205C4)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93306-20529-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93103-25098-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  3E5-11631-00-97

  Piston (std)

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93103-32099-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93103-32171-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93103-32183-00

  Oil seal

  Кол-во на узел:

  0

  Примечания:

  Replaced by 3E5-11631-00-97 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93103-32807-00

  Oil seal

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93103-32171-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3E5-11636-00-00

  Piston (0.50Mm O/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3E5-11635-00-00

  Piston (0.25Mm O/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  527-11633-00-00

  Палец поршня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  14N-11603-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  14N-11605-00-00

  Кольца поршневые (0.50mm o/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  14N-11604-00-00

  Кольца поршневые (0.25mm o/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93450-13022-00

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  93310-11268-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
