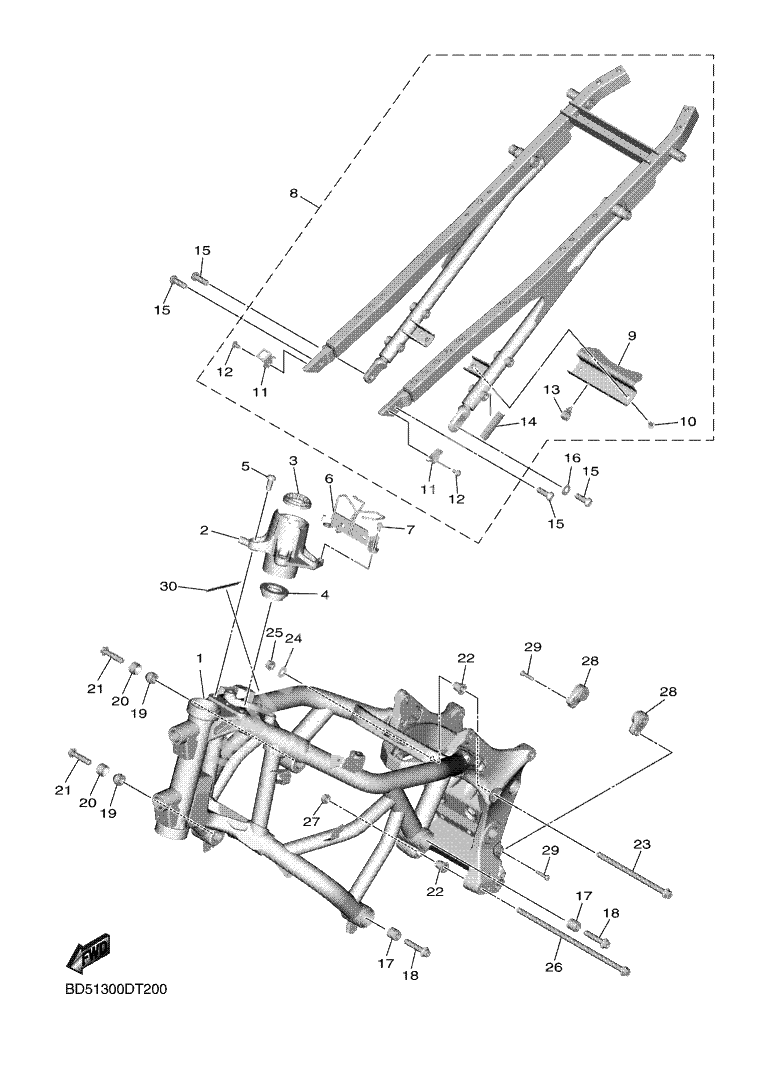

FRAME

FRAME

X

Frame Comp. (Ref #1)

1

Part #BD5-21110-00

VIEW IN LIST

X

End, Steering Head 1 (Ref #2)

2

Part #BD5-2131E-00

VIEW IN LIST

X

Bearing, Steering Upper (Ref #3)

3

Part #BD5-23873-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93399-99932

VIEW IN LIST

X

Screw (Ref #5)

5

Part #90149-10029

VIEW IN LIST

X

Stay (Ref #6)

6

Part #BD5-26292-00

VIEW IN LIST

X

BOLT, BUTTON HEAD (Ref #7)

7

Part #92017-06012

VIEW IN LIST

X

REAR FRAME ASSY. (Ref #8)

8

Part #BD5-211C0-00

VIEW IN LIST

X

. BRACKET, BATTERY BOX (Ref #9)

9

Part #BD5-21393-00

VIEW IN LIST

X

. BOLT, FLANGE (Ref #10)

10

Part #90105-06064

VIEW IN LIST

X

. STAY, SIDE COVER 1 (Ref #11)

11

Part #BD5-21321-00

VIEW IN LIST

X

. STAY, SIDE COVER 1 (Ref #11)

11

Part #BD5-21321-00

VIEW IN LIST

X

. STAY, SIDE COVER 1 (Ref #11)

11

Part #BD5-21321-00

VIEW IN LIST

X

. STAY, SIDE COVER 1 (Ref #11)

11

Part #BD5-21321-00

VIEW IN LIST

X

Clamp (Ref #13)

13

Part #90464-13249

VIEW IN LIST

X

. SEAL 1 (Ref #14)

14

Part #2S3-2111D-00

VIEW IN LIST

X

Washer, Plain (Ref #16)

16

Part #92907-10200

VIEW IN LIST

X

Collar (Ref #17)

17

Part #90387-10277

VIEW IN LIST

X

Collar (Ref #17)

17

Part #90387-10277

VIEW IN LIST

X

Collar (Ref #17)

17

Part #90387-10277

VIEW IN LIST

X

Collar (Ref #17)

17

Part #90387-10277

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-10043

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-10043

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-10043

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #18)

18

Part #90110-10043

VIEW IN LIST

X

Boss, Engine Mount (Ref #19)

19

Part #2C0-21414-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #19)

19

Part #2C0-21414-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #19)

19

Part #2C0-21414-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #19)

19

Part #2C0-21414-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #20)

20

Part #5VY-21424-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #20)

20

Part #5VY-21424-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #20)

20

Part #5VY-21424-00

VIEW IN LIST

X

Boss, Engine Mount (Ref #20)

20

Part #5VY-21424-00

VIEW IN LIST

X

Bolt, Flange (Small Head) (Ref #21)

21

Part #95024-10045

VIEW IN LIST

X

Bolt, Flange (Small Head) (Ref #21)

21

Part #95024-10045

VIEW IN LIST

X

Bolt, Flange (Small Head) (Ref #21)

21

Part #95024-10045

VIEW IN LIST

X

Bolt, Flange (Small Head) (Ref #21)

21

Part #95024-10045

VIEW IN LIST

X

Bolt, Engine Adjusting (Ref #22)

22

Part #4C8-21495-00

VIEW IN LIST

X

Bolt, Engine Adjusting (Ref #22)

22

Part #4C8-21495-00

VIEW IN LIST

X

Bolt, Engine Adjusting (Ref #22)

22

Part #4C8-21495-00

VIEW IN LIST

X

Bolt, Engine Adjusting (Ref #22)

22

Part #4C8-21495-00

VIEW IN LIST

X

Bolt, Flange (Ref #23)

23

Part #90105-10350

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #90201-10075

VIEW IN LIST

X

NUT (Ref #25)

25

Part #90179-10024

VIEW IN LIST

X

Bolt, Flange (Ref #26)

26

Part #90105-10437

VIEW IN LIST

X

Stay, Muffler 2 (Ref #28)

28

Part #2CR-21446-00

VIEW IN LIST

X

Stay, Muffler 2 (Ref #28)

28

Part #2CR-21446-00

VIEW IN LIST

X

Stay, Muffler 2 (Ref #28)

28

Part #2CR-21446-00

VIEW IN LIST

X

Stay, Muffler 2 (Ref #28)

28

Part #2CR-21446-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #29)

29

Part #91312-06025

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #29)

29

Part #91312-06025

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #29)

29

Part #91312-06025

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #29)

29

Part #91312-06025

VIEW IN LIST

X

Protector (Ref #30)

30

Part #3D8-2117G-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  BD5-21110-00

  Frame Comp.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  BD5-2131E-00

  End, Steering Head 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  BD5-23873-00

  Bearing, Steering Upper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93399-99932

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90149-10029

  Screw

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  BD5-26292-00

  Stay

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  92017-06012

  BOLT, BUTTON HEAD

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  BD5-211C0-00

  REAR FRAME ASSY.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  BD5-21393-00

  . BRACKET, BATTERY BOX

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90105-06064

  . BOLT, FLANGE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  BD5-21321-00

  . STAY, SIDE COVER 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90464-13249

  Clamp

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  2S3-2111D-00

  . SEAL 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90149-10059

  SCREW

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  92907-10200

  Washer, Plain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90387-10277

  Collar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90110-10043

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  2C0-21414-00

  Boss, Engine Mount

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5VY-21424-00

  Boss, Engine Mount

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95024-10045

  Bolt, Flange (Small Head)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  4C8-21495-00

  Bolt, Engine Adjusting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90105-10350

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90201-10075

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90179-10024

  NUT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90105-10437

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  2CR-21446-00

  Stay, Muffler 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  91312-06025

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3D8-2117G-00

  Protector

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
