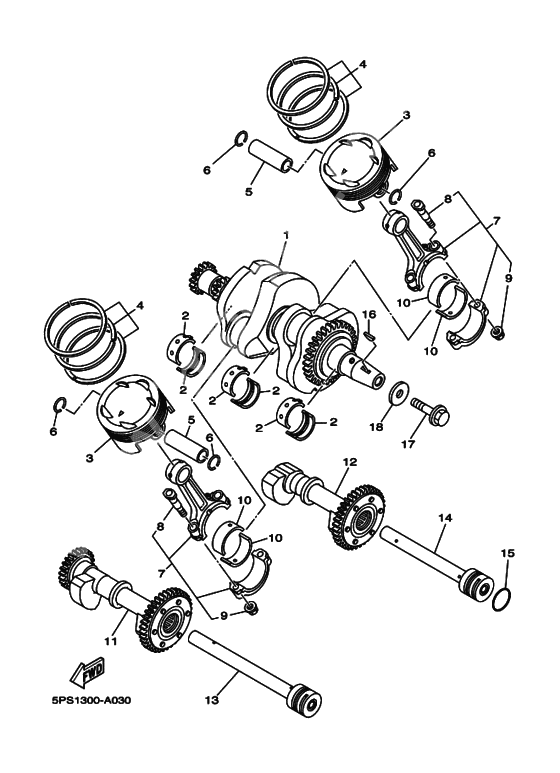

Crankshaft piston

Crankshaft piston

X

Вал коленчатый (Ref #1)

1

Part #5PS-11400-01-00

VIEW IN LIST

X

Piston (std) (Ref #3)

3

Part #5PS-11631-00-00

VIEW IN LIST

X

Piston (std) (Ref #3)

3

Part #5PS-11631-00-00

VIEW IN LIST

X

Piston (std) (Ref #3)

3

Part #5PS-11631-00-00

VIEW IN LIST

X

Piston (std) (Ref #3)

3

Part #5PS-11631-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #4)

4

Part #5BE-11603-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #4)

4

Part #5BE-11603-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #4)

4

Part #5BE-11603-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #4)

4

Part #5BE-11603-00-00

VIEW IN LIST

X

Палец поршня (Ref #5)

5

Part #5PS-11633-00-00

VIEW IN LIST

X

Палец поршня (Ref #5)

5

Part #5PS-11633-00-00

VIEW IN LIST

X

Палец поршня (Ref #5)

5

Part #5PS-11633-00-00

VIEW IN LIST

X

Палец поршня (Ref #5)

5

Part #5PS-11633-00-00

VIEW IN LIST

X

Connecting Rod Assy (Ref #7)

7

Part #5PS-11650-00-00

VIEW IN LIST

X

Connecting Rod Assy (Ref #7)

7

Part #5PS-11650-00-00

VIEW IN LIST

X

Connecting Rod Assy (Ref #7)

7

Part #5PS-11650-00-00

VIEW IN LIST

X

Connecting Rod Assy (Ref #7)

7

Part #5PS-11650-00-00

VIEW IN LIST

X

Bolt, Con Rod (Ref #8)

8

Part #3LD-11654-00-00

VIEW IN LIST

X

Bolt, Con Rod (Ref #8)

8

Part #3LD-11654-00-00

VIEW IN LIST

X

Bolt, Con Rod (Ref #8)

8

Part #3LD-11654-00-00

VIEW IN LIST

X

Bolt, Con Rod (Ref #8)

8

Part #3LD-11654-00-00

VIEW IN LIST

X

Nut, flange (Ref #9)

9

Part #90179-09379-00

VIEW IN LIST

X

Nut, flange (Ref #9)

9

Part #90179-09379-00

VIEW IN LIST

X

Nut, flange (Ref #9)

9

Part #90179-09379-00

VIEW IN LIST

X

Nut, flange (Ref #9)

9

Part #90179-09379-00

VIEW IN LIST

X

Балансир (Ref #11)

11

Part #4NX-11500-02-00

VIEW IN LIST

X

Балансир (Ref #12)

12

Part #4NX-11510-01-00

VIEW IN LIST

X

Shaft, Balancer 1 (Ref #13)

13

Part #3LD-11583-00-00

VIEW IN LIST

X

Shaft, Balancer 2 (Ref #14)

14

Part #3LD-11584-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #15)

15

Part #93210-30660-00

VIEW IN LIST

X

Шпонка (Ref #16)

16

Part #90280-05029-00

VIEW IN LIST

X

Screw, With Washer (Ref #17)

17

Part #90105-12584-00

VIEW IN LIST

X

Washer, Plate (Ref #18)

18

Part #90201-12191-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5PS-11400-01-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5PS-11400-00-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5PS-11400-01-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-00-00

  Plane Brng, Crsf 1Crankshaft 1

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-30-00

  Вкладыш коренной (зелёный)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-20-00

  Вкладыш коренной (коричневый)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-10-00

  Вкладыш коренной (чёрный)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-50-00

  Вкладыш коренной (розовый)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-40-00

  Вкладыш коренной (жёлтый)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-11416-60-00

  Вкладыш коренной (красный)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5PS-11631-00-00

  Piston (std)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5BE-11603-00-00

  Кольца поршневые

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5PS-11633-00-00

  Палец поршня

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93450-22146-00

  Circlip

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5PS-11650-00-00

  Connecting Rod Assy

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3LD-11654-00-00

  Bolt, Con Rod

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90179-09379-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-11656-00-00

  Plane Bearing, Connecting Rod

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-11656-30-00

  Plane Bearing, Connecting Rod

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-11656-20-00

  Plane Bearing, Connecting Rod

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-11656-10-00

  Plane Bearing, Connecting Rod

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4NX-11500-01-00

  Балансир

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4NX-11500-02-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4NX-11500-02-00

  Балансир

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4NX-11510-01-00

  Балансир

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3LD-11583-00-00

  Shaft, Balancer 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  3LD-11584-00-00

  Shaft, Balancer 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93210-30660-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90280-05029-00

  Шпонка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90105-12584-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90201-12191-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90201-121H0-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-12191-00 Доступно: Нет в наличии


  Нет в наличии
