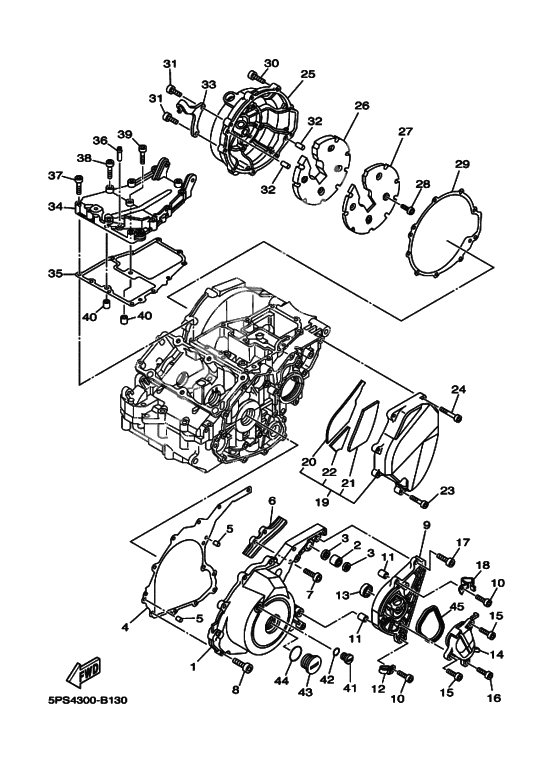

Crankcase cover ass`y (v

Crankcase cover ass`y (v

X

Крышка картера 1 (Ref #1)

1

Part #5PS-15411-10-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93317-21288-00

VIEW IN LIST

X

Oil seal (Ref #3)

3

Part #93109-12075-00

VIEW IN LIST

X

Oil seal (Ref #3)

3

Part #93109-12075-00

VIEW IN LIST

X

Oil seal (Ref #3)

3

Part #93109-12075-00

VIEW IN LIST

X

Oil seal (Ref #3)

3

Part #93109-12075-00

VIEW IN LIST

X

Gasket, Crankcase Cover 1 (Ref #4)

4

Part #5PS-15451-02-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-08012-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-08012-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-08012-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-08012-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #6)

6

Part #5PS-17653-00-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #90109-065A8-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #91314-06025-00

VIEW IN LIST

X

Stay, Cover (Ref #9)

9

Part #5PS-1541E-00-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #90110-06138-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #90110-06138-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #90110-06138-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #90110-06138-00

VIEW IN LIST

X

Pin, Dowel (Ref #11)

11

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #11)

11

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #11)

11

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #11)

11

Part #99530-10114-00

VIEW IN LIST

X

CLAMP (Ref #12)

12

Part #90465-06376-00

VIEW IN LIST

X

Oil seal (Ref #13)

13

Part #93106-15034-00

VIEW IN LIST

X

Cover, Shifter 1 (Ref #14)

14

Part #5PS-15419-00-00

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #901-1006X-26-00

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #901-1006X-26-00

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #901-1006X-26-00

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #901-1006X-26-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #91317-06010-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #91317-06020-00

VIEW IN LIST

X

CLAMP (Ref #18)

18

Part #90465-08034-00

VIEW IN LIST

X

Crankcase Cover Assy 2 (Ref #19)

19

Part #5PS-15420-10-00

VIEW IN LIST

X

Амортизатор (Ref #20)

20

Part #5PS-15326-00-00

VIEW IN LIST

X

Амортизатор (Ref #21)

21

Part #5PS-15335-00-00

VIEW IN LIST

X

Амортизатор (Ref #22)

22

Part #5PS-15337-00-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #91314-06050-00

VIEW IN LIST

X

Крышка картера 3 (Ref #25)

25

Part #5PS-15431-10-00

VIEW IN LIST

X

Амортизатор (Ref #26)

26

Part #5PS-15316-00-00

VIEW IN LIST

X

Cover, Cap 2 (Ref #27)

27

Part #5PS-15427-00-00

VIEW IN LIST

X

Болт диагональный (Ref #28)

28

Part #901-49050-10-00

VIEW IN LIST

X

Gasket, Crankcase Cover 3 (Ref #29)

29

Part #5PS-15462-02-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #31)

31

Part #91314-06030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #31)

31

Part #91314-06030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #31)

31

Part #91314-06030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #31)

31

Part #91314-06030-00

VIEW IN LIST

X

Держатель кабеля муфты (Ref #33)

33

Part #5PS-15441-00-00

VIEW IN LIST

X

Cover, Generator 2 (Ref #34)

34

Part #5PS-15425-10-00

VIEW IN LIST

X

Gasket, Cover Pinion 2 (Ref #35)

35

Part #5PS-15463-02-00

VIEW IN LIST

X

Pipe, Breather 3 (Ref #36)

36

Part #583-11126-00-00

VIEW IN LIST

X

BOLT (Ref #37)

37

Part #91380-06035-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #38)

38

Part #91314-06035-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #39)

39

Part #901-1006X-81-00

VIEW IN LIST

X

プラグ,ストレート (Ref #41)

41

Part #90340-14013-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #42)

42

Part #93210-14369-00

VIEW IN LIST

X

Пробка (чёрная) (Ref #43)

43

Part #90340-32004-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #44)

44

Part #93210-32172-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #45)

45

Part #5PS-8338L-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5PS-15411-10-00

  Крышка картера 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93317-21288-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93109-12075-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5PS-15451-02-00

  Gasket, Crankcase Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  99530-08012-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5PS-17653-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90109-065A8-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91314-06025-00

  BOLT

  Кол-во на узел:

  9

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5PS-1541E-00-00

  Stay, Cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90110-06138-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  91317-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90465-08125-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90465-06376-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90465-06376-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93106-15034-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5PS-15419-00-00

  Cover, Shifter 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  901-1006X-26-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91317-06014-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-1006X-26-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  91317-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  91317-06020-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90465-08034-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5PS-15420-10-00

  Crankcase Cover Assy 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5PS-15326-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5PS-15335-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5PS-15337-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91314-06050-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5PS-15431-10-00

  Крышка картера 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5PS-15316-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  5PS-15427-00-00

  Cover, Cap 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90149-05009-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-49050-10-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  901-49050-10-00

  Болт диагональный

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5PS-15462-02-00

  Gasket, Crankcase Cover 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  91314-06030-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  5PS-15441-00-00

  Держатель кабеля муфты

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  5PS-15425-10-00

  Cover, Generator 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  5PS-15463-02-00

  Gasket, Cover Pinion 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  583-11126-00-00

  Pipe, Breather 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  91380-06035-00

  BOLT

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  91314-06035-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  90110-06006-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91314-06035-00 Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  901-1006X-81-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  91317-06045-00

  Bolt,socket

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-1006X-81-00 Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90340-14013-00

  プラグ,ストレート

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  93210-14369-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90340-32004-00

  Пробка (чёрная)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  93210-32172-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  5PS-8338L-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
