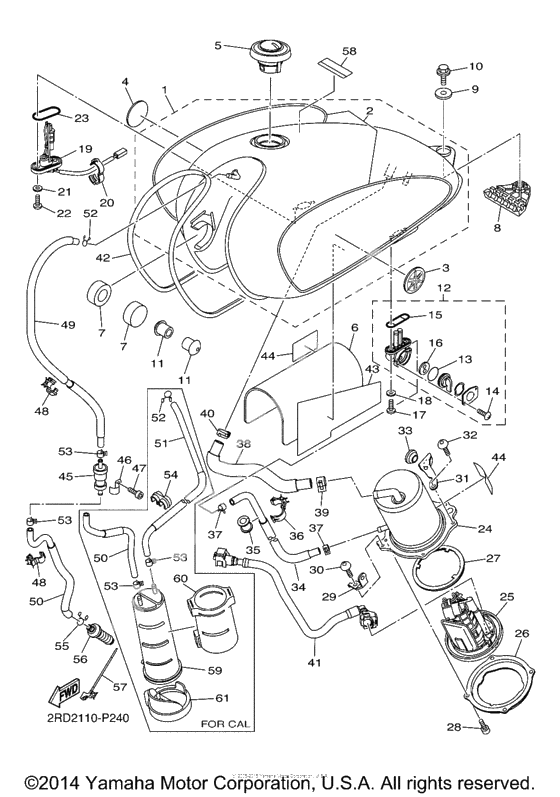

Топливный бак

Топливный бак

X

Fuel Tank Comp (Ref #1)

1

Part #3HT-Y2410-10-07

VIEW IN LIST

X

Graphic Set (Ref #2)

2

Part #2RD-24240-30-00

VIEW IN LIST

X

Emblem (Ref #3)

3

Part #1JN-24161-10-00

VIEW IN LIST

X

Emblem (Ref #4)

4

Part #1JN-24162-10-00

VIEW IN LIST

X

Крышка бака (Ref #5)

5

Part #4NK-24602-20-00

VIEW IN LIST

X

Fuel Cap Assy (Ref #5)

5

Part #5BN-24602-10-00

VIEW IN LIST

X

ダンパ,プレ−ト (Ref #6)

6

Part #905-20030-08-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #7)

7

Part #2J2-24181-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #7)

7

Part #2J2-24181-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #7)

7

Part #2J2-24181-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #7)

7

Part #2J2-24181-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #8)

8

Part #1J7-24182-01-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90209-08008-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-08012-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #11)

11

Part #2J2-24183-01-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #11)

11

Part #2J2-24183-01-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #11)

11

Part #2J2-24183-01-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #11)

11

Part #2J2-24183-01-00

VIEW IN LIST

X

Кран топливный (Ref #12)

12

Part #4DP-24500-10-00

VIEW IN LIST

X

Уплотнение (Ref #13)

13

Part #3AJ-24534-10-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98517-03008-00

VIEW IN LIST

X

Прокладка (Ref #15)

15

Part #4X8-24512-10-00

VIEW IN LIST

X

. . VALVE, CHECK (Ref #16)

16

Part #3AC-24523-00-00

VIEW IN LIST

X

Винт (Ref #17)

17

Part #90149-06108-00

VIEW IN LIST

X

Washer, Plate (Ref #18)

18

Part #902-02051-87-00

VIEW IN LIST

X

Sender Unit Assy, Fuel Meter (Ref #19)

19

Part #3HT-85752-01-00

VIEW IN LIST

X

CLAMP (Ref #20)

20

Part #90464-16001-00

VIEW IN LIST

X

Gasket, Sender Unit (Ref #23)

23

Part #42X-85753-00-00

VIEW IN LIST

X

PUMP CASE COMP. (Ref #24)

24

Part #3HT-244A0-00-00

VIEW IN LIST

X

FUEL PUMP COMP. (Ref #25)

25

Part #3HT-13907-02-00

VIEW IN LIST

X

BRACKET, FUEL PUMP (Ref #26)

26

Part #35C-24491-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #27)

27

Part #1S4-24486-00-00

VIEW IN LIST

X

Болт (Ref #28)

28

Part #91312-05010-00

VIEW IN LIST

X

ブラケツト, フユエルポンプ 1 (Ref #29)

29

Part #3HT-24425-00-00

VIEW IN LIST

X

Болт (Ref #30)

30

Part #92012-06010-00

VIEW IN LIST

X

ブラケツト フユーエルヒポンプ 2 (Ref #31)

31

Part #3HT-24426-00-00

VIEW IN LIST

X

Grommet (Ref #33)

33

Part #904-80150-04-00

VIEW IN LIST

X

Pipe, Fuel 1 (Ref #34)

34

Part #2RD-24311-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #35)

35

Part #904-80205-43-00

VIEW IN LIST

X

CLAMP (Ref #36)

36

Part #90464-20191-00

VIEW IN LIST

X

CLIP (Ref #37)

37

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #37)

37

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #37)

37

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #37)

37

Part #90467-10135-00

VIEW IN LIST

X

Pipe 2 (Ref #38)

38

Part #2RD-24312-00-00

VIEW IN LIST

X

Хомут (Ref #39)

39

Part #90467-160A2-00

VIEW IN LIST

X

Хомут (Ref #40)

40

Part #5PX-2411M-00-00

VIEW IN LIST

X

PIPE, FUEL 1 (Ref #41)

41

Part #3HT-13971-00-00

VIEW IN LIST

X

Plate, Mold (Ref #42)

42

Part #3EB-24189-10-00

VIEW IN LIST

X

シ−ル 2 (Ref #43)

43

Part #3HT-21735-00-00

VIEW IN LIST

X

Уплотнение (Ref #44)

44

Part #1JK-21735-00-00

VIEW IN LIST

X

Уплотнение (Ref #44)

44

Part #1JK-21735-00-00

VIEW IN LIST

X

Уплотнение (Ref #44)

44

Part #1JK-21735-00-00

VIEW IN LIST

X

Уплотнение (Ref #44)

44

Part #1JK-21735-00-00

VIEW IN LIST

X

Клапан (Ref #45)

45

Part #5PX-24180-00-00

VIEW IN LIST

X

Хомут (Ref #46)

46

Part #5PX-24136-00-00

VIEW IN LIST

X

BOLT (Ref #47)

47

Part #91317-05010-00

VIEW IN LIST

X

CLAMP (Ref #48)

48

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #48)

48

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #48)

48

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #48)

48

Part #90464-10190-00

VIEW IN LIST

X

PIPE 3 (Ref #49)

49

Part #3HT-24313-00-00

VIEW IN LIST

X

PIPE 4 (Ref #50)

50

Part #3HT-24314-00-00

VIEW IN LIST

X

PIPE 4 (Ref #50)

50

Part #3HT-24314-00-00

VIEW IN LIST

X

PIPE 4 (Ref #50)

50

Part #3HT-24314-00-00

VIEW IN LIST

X

PIPE 4 (Ref #50)

50

Part #3HT-24314-00-00

VIEW IN LIST

X

Pipe 4 (Ref #50)

50

Part #2RD-24314-00-00

VIEW IN LIST

X

Pipe 4 (Ref #50)

50

Part #2RD-24314-00-00

VIEW IN LIST

X

Pipe 4 (Ref #50)

50

Part #2RD-24314-00-00

VIEW IN LIST

X

Pipe 4 (Ref #50)

50

Part #2RD-24314-00-00

VIEW IN LIST

X

Pipe 5 (Ref #51)

51

Part #2RD-24315-00-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-090A2-00

VIEW IN LIST

X

Скоба (Ref #54)

54

Part #90464-12224-00

VIEW IN LIST

X

CLIP (Ref #55)

55

Part #90467-11106-00

VIEW IN LIST

X

Трубка 5 (Ref #56)

56

Part #5UX-24481-00-00

VIEW IN LIST

X

CLAMP (Ref #57)

57

Part #90464-15200-00

VIEW IN LIST

X

Наклейка предупредительная (Ref #58)

58

Part #1TP-2118K-A1-00

VIEW IN LIST

X

Canister Assy (Ref #59)

59

Part #2RC-24170-00-00

VIEW IN LIST

X

Damper, Locating 1 (Ref #60)

60

Part #2RD-24181-00-00

VIEW IN LIST

X

Cover, canister (Ref #61)

61

Part #2RD-2419E-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3HT-Y2410-10-07

  Fuel Tank Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  3HT-Y2410-10-02

  Fuel Tank Comp

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3HT-Y2410-10-07 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2RD-24240-30-00

  Graphic Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1JN-24161-10-00

  Emblem

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1JN-24162-10-00

  Emblem

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4NK-24602-20-00

  Крышка бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5BN-24602-10-00

  Fuel Cap Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  905-20030-08-00

  ダンパ,プレ−ト

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2J2-24181-00-00

  Дэмпфер соединения

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1J7-24182-01-00

  Дэмпфер соединения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90209-08008-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90209-08098-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90209-08008-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95807-08012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-08012-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95817-08012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  2J2-24183-01-00

  Дэмпфер соединения

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4DP-24500-10-00

  Кран топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3AJ-24534-10-00

  Уплотнение

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98517-03008-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98507-03008-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98517-03008-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  4X8-24512-10-00

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3AC-24523-00-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90149-06108-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90202-05193-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 902-02051-87-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  902-02051-87-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  3HT-85752-01-00

  Sender Unit Assy, Fuel Meter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90464-16001-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  42X-85753-00-00

  Gasket, Sender Unit

  Кол-во на узел:

  1

  Примечания:

  Доступно: 1


  840.00 р.
• •

    Прокладка датчика / Gasket, Sender Unit, 42X857530000, 42X-85753-00-00, 42X 85753 00 00, YAMAHA

    (YAMAHA)

    Цена: 840.00 р.

    Доступно: 1

    Подробно В корзину
• 24

  Артикул:

  3HT-244A0-00-00

  PUMP CASE COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  3HT-13907-02-00

  FUEL PUMP COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  3HT-13907-00-00

  フユエルポンプコンプリ−ト

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3HT-13907-02-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  35C-24491-00-00

  BRACKET, FUEL PUMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1S4-24486-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91312-05010-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  3HT-24425-00-00

  ブラケツト, フユエルポンプ 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  92012-06010-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  3HT-24426-00-00

  ブラケツト フユーエルヒポンプ 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  904-80150-04-00

  Grommet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  2RD-24311-00-00

  Pipe, Fuel 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  904-80205-43-00

  Втулка демпфирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90464-20191-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90467-10135-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  2RD-24312-00-00

  Pipe 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90467-160A2-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  5PX-2411M-00-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  3HT-13971-00-00

  PIPE, FUEL 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  3EB-24189-10-00

  Plate, Mold

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  3HT-21735-00-00

  シ−ル 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  1JK-21735-00-00

  Уплотнение

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  5PX-24180-00-00

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  5PX-24136-00-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  91317-05010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  90464-10190-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  3HT-24313-00-00

  PIPE 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  3HT-24314-00-00

  PIPE 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  2RD-24314-00-00

  Pipe 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  2RD-24315-00-00

  Pipe 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  90467-090A1-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  90464-12224-00

  Скоба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 55

  Артикул:

  90467-11106-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 56

  Артикул:

  5UX-24481-00-00

  Трубка 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 57

  Артикул:

  90464-15200-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 58

  Артикул:

  1TP-2118K-A1-00

  Наклейка предупредительная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 59

  Артикул:

  2RC-24170-00-00

  Canister Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 60

  Артикул:

  2RD-24181-00-00

  Damper, Locating 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 61

  Артикул:

  2RD-2419E-00-00

  Cover, canister

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
