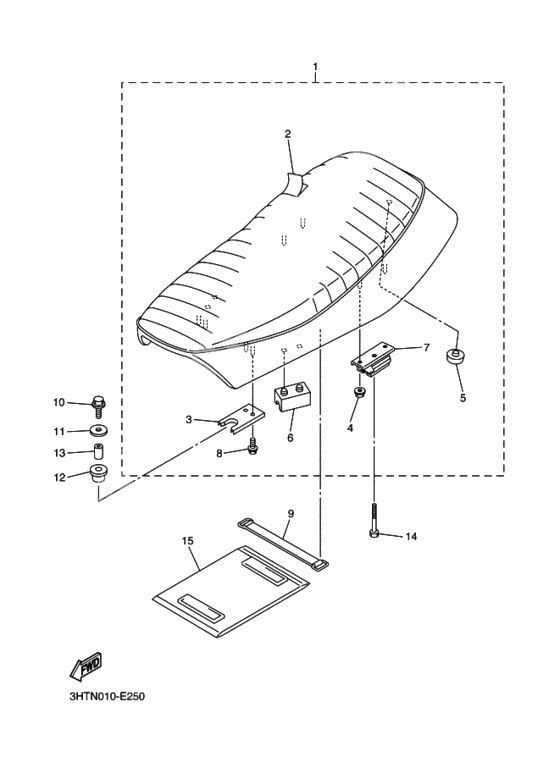

Seat

Seat

X

DOUBLE SEAT ASSY (Ref #1)

1

Part #48U-24730-30-00

VIEW IN LIST

X

Cover, Seat (Ref #2)

2

Part #48U-24731-30-00

VIEW IN LIST

X

Скоба, сиденье (Ref #3)

3

Part #3F9-24748-00-00

VIEW IN LIST

X

Nut, flange (Ref #4)

4

Part #95780-06500-00

VIEW IN LIST

X

Pad, Seat (Ref #5)

5

Part #1L9-24741-00-00

VIEW IN LIST

X

Damper, Seat (Ref #6)

6

Part #2J2-24723-00-00

VIEW IN LIST

X

Damper, Seat (Ref #7)

7

Part #2J2-24724-01-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95817-06012-00

VIEW IN LIST

X

Ремень (Ref #8)

8

Part #133-82131-00-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #95817-06035-00

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #90201-06074-00

VIEW IN LIST

X

Damper, Seat (Ref #12)

12

Part #2J2-24737-00-00

VIEW IN LIST

X

Collar, Lever 1 (Ref #13)

13

Part #36Y-83913-01-00

VIEW IN LIST

X

Bolt (Ref #14)

14

Part #90101-08439-00

VIEW IN LIST

X

Pouch (Ref #15)

15

Part #4KG-28186-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  48U-24730-30-00

  DOUBLE SEAT ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  48U-24731-30-00

  Cover, Seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3F9-24748-00-00

  Скоба, сиденье

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95780-06500-00

  Nut, flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95702-06100-00

  Nut, flange

  Кол-во на узел:

  4

  Примечания:

  Replaced by 95780-06500-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1L9-24741-00-00

  Pad, Seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2J2-24723-00-00

  Damper, Seat

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2J2-24724-01-00

  Damper, Seat

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2J2-24724-00-00

  Damper, seat

  Кол-во на узел:

  2

  Примечания:

  Replaced by 2J2-24724-01-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  133-82131-00-00

  Ремень

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95802-06012-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95812-06012-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 133-82131-00-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95807-06035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06035-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95817-06035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90201-06074-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2J2-24737-00-00

  Damper, Seat

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90387-06554-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Replaced by 36Y-83913-01-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  36Y-83913-01-00

  Collar, Lever 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90101-08439-00

  Bolt

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  4KG-28186-00-00

  Pouch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
