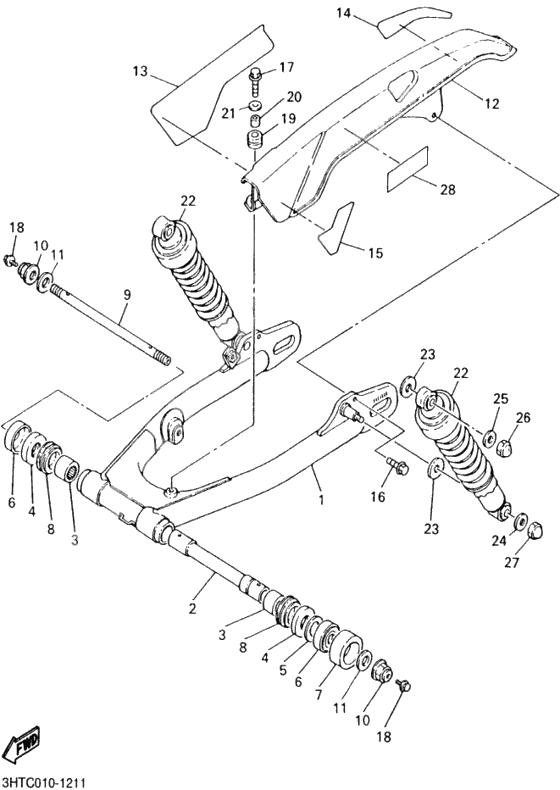

Rear arm

Rear arm

X

Задняя рукоятка (Ref #1)

1

Part #3H0-22110-01-00

VIEW IN LIST

X

Втулка (Ref #2)

2

Part #33Y-22124-00-00

VIEW IN LIST

X

Bearing, Cylinder.#17 (Ref #3)

3

Part #93317-22208-00

VIEW IN LIST

X

Bearing, Cylinder.#17 (Ref #3)

3

Part #93317-22208-00

VIEW IN LIST

X

Bearing, Cylinder.#17 (Ref #3)

3

Part #93317-22208-00

VIEW IN LIST

X

Bearing, Cylinder.#17 (Ref #3)

3

Part #93317-22208-00

VIEW IN LIST

X

Bearing, Flat #42 (Ref #4)

4

Part #93342-22205-00

VIEW IN LIST

X

Bearing, Flat #42 (Ref #4)

4

Part #93342-22205-00

VIEW IN LIST

X

Bearing, Flat #42 (Ref #4)

4

Part #93342-22205-00

VIEW IN LIST

X

Bearing, Flat #42 (Ref #4)

4

Part #93342-22205-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #648-45533-00-03

VIEW IN LIST

X

Крышка упорная 2 (Ref #6)

6

Part #2K8-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #6)

6

Part #2K8-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #6)

6

Part #2K8-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #6)

6

Part #2K8-22129-00-00

VIEW IN LIST

X

Отбойник (Ref #7)

7

Part #431-22151-03-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #8)

8

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #8)

8

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #8)

8

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #8)

8

Part #93108-35004-00

VIEW IN LIST

X

Вал, поворотный (Ref #9)

9

Part #33Y-22141-01-00

VIEW IN LIST

X

Nut, U (Ref #10)

10

Part #95604-16100-00

VIEW IN LIST

X

Nut, U (Ref #10)

10

Part #95604-16100-00

VIEW IN LIST

X

Nut, U (Ref #10)

10

Part #95604-16100-00

VIEW IN LIST

X

Nut, U (Ref #10)

10

Part #95604-16100-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-164H4-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-164H4-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-164H4-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-164H4-00

VIEW IN LIST

X

Корпус натяжения (Ref #12)

12

Part #2J2-22311-01-00

VIEW IN LIST

X

Виброгаситель (Ref #13)

13

Part #3HT-2214F-00-00

VIEW IN LIST

X

Виброгаситель (Ref #14)

14

Part #3HT-2214G-00-00

VIEW IN LIST

X

Уплотнитель (Ref #15)

15

Part #3HT-22358-00-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06014-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #95817-06020-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95024-06010-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95024-06010-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95024-06010-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95024-06010-00

VIEW IN LIST

X

GROMMET (Ref #19)

19

Part #90480-13014-00

VIEW IN LIST

X

Втулка (Ref #20)

20

Part #90387-060A3-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-06M02-00

VIEW IN LIST

X

Амортизатор, задний (Ref #22)

22

Part #1JN-22210-20-00

VIEW IN LIST

X

Амортизатор, задний (Ref #22)

22

Part #1JN-22210-20-00

VIEW IN LIST

X

Амортизатор, задний (Ref #22)

22

Part #1JN-22210-20-00

VIEW IN LIST

X

Амортизатор, задний (Ref #22)

22

Part #1JN-22210-20-00

VIEW IN LIST

X

Шайба (Ref #23)

23

Part #90201-14215-00

VIEW IN LIST

X

Шайба (Ref #23)

23

Part #90201-14215-00

VIEW IN LIST

X

Шайба (Ref #23)

23

Part #90201-14215-00

VIEW IN LIST

X

Шайба (Ref #23)

23

Part #90201-14215-00

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90201-10696-00

VIEW IN LIST

X

Washer, Plate (Ref #25)

25

Part #90201-105R9-00

VIEW IN LIST

X

Гайка корончатая (Ref #27)

27

Part #90176-10009-00

VIEW IN LIST

X

Label, tire (Ref #28)

28

Part #3HT-2218G-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3H0-22110-01-00

  Задняя рукоятка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  33Y-22124-00-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93317-22208-00

  Bearing, Cylinder.#17

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93342-22205-00

  Bearing, Flat #42

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  648-45533-00-03

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2K8-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  431-22151-03-00

  Отбойник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93108-35004-00

  Oil Seal (35-41-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  33Y-22141-01-00

  Вал, поворотный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95604-16100-00

  Nut, U

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90201-164H4-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2J2-22311-01-00

  Корпус натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3HT-2214F-00-00

  Виброгаситель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  3HT-2214G-00-00

  Виброгаситель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  3HT-22358-00-00

  Уплотнитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-06014-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95807-06014-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95807-06020-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95817-06020-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95024-06010-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90480-13014-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90480-13398-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90480-13014-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90387-060A3-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90201-06M02-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90201-06008-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-06M02-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1JN-22210-20-00

  Амортизатор, задний

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90201-14215-00

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90201-10696-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90201-105R9-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90176-10073-00

  Гайка корончатая

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90176-10009-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90176-10009-00

  Гайка корончатая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3HT-2218G-00-00

  Label, tire

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
