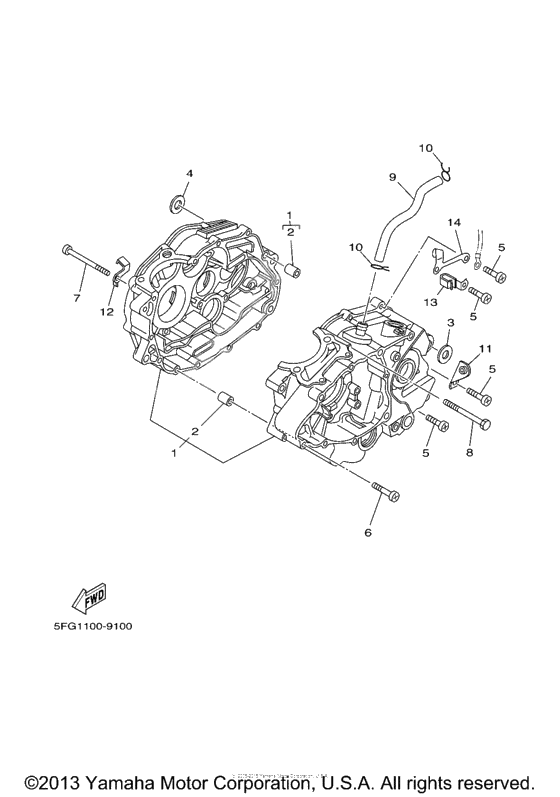

Картер

Картер

X

Crankcase Assy (Ref #1)

1

Part #3RW-15100-02-00

VIEW IN LIST

X

Crankcase Assy (Ref #1)

1

Part #3RW-15100-02-00

VIEW IN LIST

X

Crankcase Assy (Ref #1)

1

Part #3RW-15100-02-00

VIEW IN LIST

X

Crankcase Assy (Ref #1)

1

Part #3RW-15100-02-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #99530-12016-00

VIEW IN LIST

X

COLLAR (Ref #3)

3

Part #90387-125F1-00

VIEW IN LIST

X

Screw, Pan Head (Ref #6)

6

Part #98507-06040-00

VIEW IN LIST

X

Screw, Pan Head (Ref #7)

7

Part #98507-06090-00

VIEW IN LIST

X

Screw, Pan Head (Ref #8)

8

Part #98507-06085-00

VIEW IN LIST

X

Pipe, Breather 1 (Ref #9)

9

Part #1KH-11166-01-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-14015-00

VIEW IN LIST

X

CLAMP (Ref #11)

11

Part #90465-08200-00

VIEW IN LIST

X

CLAMP (Ref #12)

12

Part #90462-08224-00

VIEW IN LIST

X

CLAMP (Ref #13)

13

Part #90465-06376-00

VIEW IN LIST

X

Holder, Clutch Cable (Ref #14)

14

Part #4JG-15441-02-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3RW-15100-02-00

  Crankcase Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  3RW-15100-03-00

  Crankcase Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3RW-15100-02-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  99530-12016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90387-125F1-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  98507-06030-00

  Screw, Pan Head

  Кол-во на узел:

  7

  Примечания:

  Replaced by 98517-06030-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  98517-06030-00

  Screw, Pan Head

  Кол-во на узел:

  7

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  98507-06040-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  98507-06090-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  98507-06085-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1KH-11166-01-00

  Pipe, Breather 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90467-14015-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90465-08200-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90462-08224-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90465-08127-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90465-06376-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90465-06376-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4JG-15441-01-00

  Holder, Clutch Cable

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4JG-15441-02-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4JG-15441-02-00

  Holder, Clutch Cable

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
