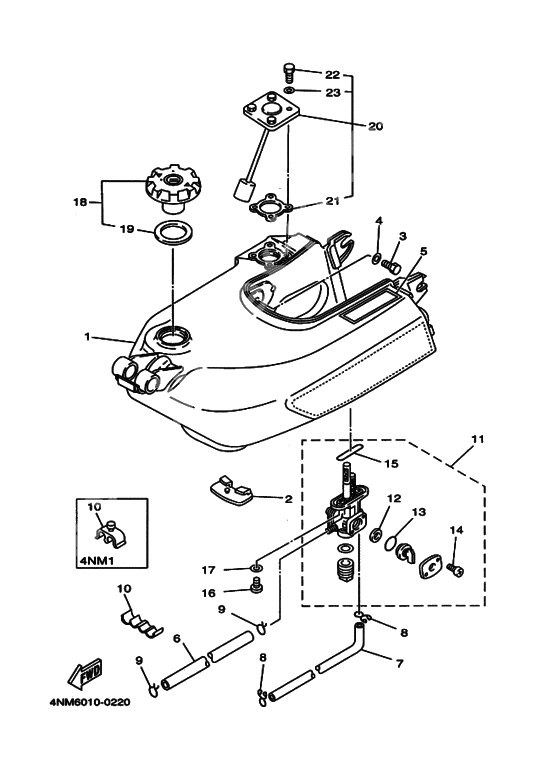

Fuel tank

Fuel tank

X

FUEL TANK COMP. (Ref #1)

1

Part #19F-24110-01-P0

VIEW IN LIST

X

Damper, Locating 1 (Ref #2)

2

Part #296-24181-00-00

VIEW IN LIST

X

BOLT (Ref #3)

3

Part #97017-08016-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #92907-08600-00

VIEW IN LIST

X

HOSE (Ref #6)

6

Part #90445-115H4-00

VIEW IN LIST

X

. . VALVE, CHECK (Ref #7)

7

Part #4GL-24317-01-00

VIEW IN LIST

X

Clip 101235600 (Ref #8)

8

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #8)

8

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #8)

8

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #8)

8

Part #90467-08003-00

VIEW IN LIST

X

CLIP (Ref #9)

9

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #9)

9

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #9)

9

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #9)

9

Part #90467-090A2-00

VIEW IN LIST

X

Хомут (Ref #10)

10

Part #90464-10233-00

VIEW IN LIST

X

Хомут (Ref #10)

10

Part #90464-10233-00

VIEW IN LIST

X

Хомут (Ref #10)

10

Part #90464-10233-00

VIEW IN LIST

X

Хомут (Ref #10)

10

Part #90464-10233-00

VIEW IN LIST

X

Топливный кран (Ref #11)

11

Part #4NM-24500-00-00

VIEW IN LIST

X

. . VALVE, CHECK (Ref #12)

12

Part #3AC-24523-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #13)

13

Part #3AJ-24534-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98580-03008-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #15)

15

Part #4X8-24512-00-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #90149-06011-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #902-02051-87-00

VIEW IN LIST

X

Cap, Grip Upper (Ref #18)

18

Part #2MM-24602-02-00

VIEW IN LIST

X

Packing, Cap (Ref #19)

19

Part #2MM-24612-00-00

VIEW IN LIST

X

Fuel meter assy (Ref #20)

20

Part #15K-24260-03-00

VIEW IN LIST

X

Gasket, Fuel Meter (Ref #21)

21

Part #3L5-24268-00-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #22)

22

Part #97313-05016-00

VIEW IN LIST

X

Washer, Plate (Ref #23)

23

Part #90201-05029-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  19F-24110-01-P0

  FUEL TANK COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  296-24181-00-00

  Damper, Locating 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  97007-08016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 97017-08016-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  97017-08016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  92907-08600-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90445-115H4-00

  HOSE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4GL-24317-01-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90467-08003-00

  Clip 101235600

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90464-10233-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4NM-24500-00-00

  Топливный кран

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3AJ-24523-00-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3AC-24523-00-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3AC-24523-00-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3AJ-24534-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3AJ-24534-01-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3AJ-24534-01-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98580-03008-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  4X8-24512-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90149-06011-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  902-02051-87-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  2MM-24602-02-00

  Cap, Grip Upper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  2MM-24612-00-00

  Packing, Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  15K-24260-03-00

  Fuel meter assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  3L5-24268-00-00

  Gasket, Fuel Meter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  97313-05016-00

  Bolt, Hexagon

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90201-05029-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
