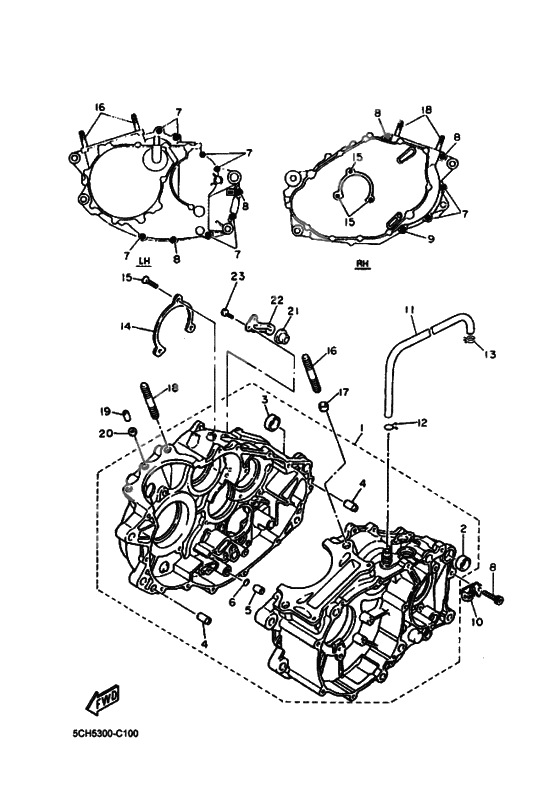

Картер

Картер

X

Crankcase Assy (Ref #1)

1

Part #4PT-15100-00-00

VIEW IN LIST

X

COLLAR (Ref #2)

2

Part #90387-17009-00

VIEW IN LIST

X

COLLAR (Ref #3)

3

Part #90387-16782-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #91808-16023-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #6)

6

Part #93210-07135-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #91317-06060-00

VIEW IN LIST

X

CLAMP (Ref #10)

10

Part #90465-08344-00

VIEW IN LIST

X

Трубка, сапун 1 (Ref #11)

11

Part #5CH-11166-00-00

VIEW IN LIST

X

CLIP (Ref #12)

12

Part #90467-14015-00

VIEW IN LIST

X

Хомут (Ref #13)

13

Part #90467-17128-00

VIEW IN LIST

X

Plate, Bearing Cover (Ref #14)

14

Part #5Y1-15383-00-00

VIEW IN LIST

X

BOLT, STUD (Ref #16)

16

Part #90116-10506-00

VIEW IN LIST

X

BOLT, STUD (Ref #16)

16

Part #90116-10506-00

VIEW IN LIST

X

BOLT, STUD (Ref #16)

16

Part #90116-10506-00

VIEW IN LIST

X

BOLT, STUD (Ref #16)

16

Part #90116-10506-00

VIEW IN LIST

X

Pin, Dowel (Ref #17)

17

Part #99530-14016-00

VIEW IN LIST

X

BOLT, STUD (Ref #18)

18

Part #90116-10263-00

VIEW IN LIST

X

BOLT, STUD (Ref #18)

18

Part #90116-10263-00

VIEW IN LIST

X

BOLT, STUD (Ref #18)

18

Part #90116-10263-00

VIEW IN LIST

X

BOLT, STUD (Ref #18)

18

Part #90116-10263-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #20)

20

Part #90430-08178-00

VIEW IN LIST

X

Plug, Blind 1 (Ref #21)

21

Part #3Y6-15167-00-00

VIEW IN LIST

X

Плата замка (Ref #22)

22

Part #3Y6-15144-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #23)

23

Part #97017-06016-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4PT-15100-00-00

  Crankcase Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90387-17009-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90387-17783-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90387-17009-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90387-16782-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  99530-12016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91808-16023-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  99530-08016-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91808-16023-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93210-07135-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90110-06138-00

  BOLT

  Кол-во на узел:

  9

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  91317-06030-00

  BOLT

  Кол-во на узел:

  9

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91317-06045-00

  Bolt,socket

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-1006X-81-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  901-1006X-81-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91317-06060-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90465-08344-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5CH-11166-00-00

  Трубка, сапун 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90467-14015-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90467-17128-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5Y1-15383-00-00

  Plate, Bearing Cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  98707-06012-00

  Screw, Pan Head

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90116-10506-00

  BOLT, STUD

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  99530-14016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90116-10263-00

  BOLT, STUD

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90430-08178-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  3Y6-15167-00-00

  Plug, Blind 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3Y6-15144-00-00

  Плата замка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  97017-06016-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
