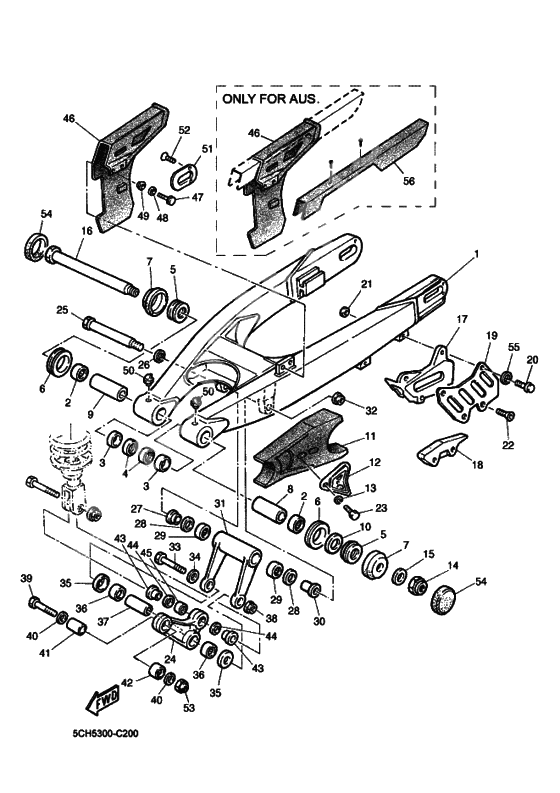

Rear arm

Rear arm

X

REAR ARM COMP. (Ref #1)

1

Part #5CH-F2110-00-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93317-32231-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93317-32231-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93317-32231-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93317-32231-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-22111-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-22111-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-22111-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-22111-00

VIEW IN LIST

X

Oil Seal (Dc 22-28-8) (Ref #4)

4

Part #93106-22019-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93342-22208-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93342-22208-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93342-22208-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93342-22208-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #6)

6

Part #93108-35004-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #7)

7

Part #3R4-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #7)

7

Part #3R4-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #7)

7

Part #3R4-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #7)

7

Part #3R4-22129-00-00

VIEW IN LIST

X

GROMMET (Ref #8)

8

Part #1VJ-22123-00-00

VIEW IN LIST

X

GROMMET (Ref #9)

9

Part #90380-16127-00

VIEW IN LIST

X

Shim (0.3T) (Ref #10)

10

Part #156-22127-00-00

VIEW IN LIST

X

Отбойник (Ref #11)

11

Part #4GV-F2151-00-00

VIEW IN LIST

X

Washer, Plate (Ref #12)

12

Part #4GV-F2156-00-00

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #92995-06100-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #14)

14

Part #90185-14070-00

VIEW IN LIST

X

Washer, Plate (Ref #15)

15

Part #90201-15238-00

VIEW IN LIST

X

Вал, поворотный (Ref #16)

16

Part #1VJ-22141-00-00

VIEW IN LIST

X

Поддержка цепи (Ref #17)

17

Part #3XP-22199-03-00

VIEW IN LIST

X

Защита (Ref #18)

18

Part #3JD-22147-00-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #19)

19

Part #3JD-22128-00-00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #9701L-06030-00

VIEW IN LIST

X

Nut, Self-Locking (Ref #21)

21

Part #90185-06837-00

VIEW IN LIST

X

Screw, Pan Head (Ref #22)

22

Part #90151-06805-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95024-06020-00

VIEW IN LIST

X

Реле (Ref #24)

24

Part #5CH-F217A-00-00

VIEW IN LIST

X

BOLT (Ref #25)

25

Part #90109-104G9-00

VIEW IN LIST

X

Washer, Plate (Ref #26)

26

Part #90201-142M6-00

VIEW IN LIST

X

COLLAR (Ref #27)

27

Part #90387-147G7-00

VIEW IN LIST

X

Oil seal (Ref #28)

28

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #28)

28

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #28)

28

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #28)

28

Part #93109-20076-00

VIEW IN LIST

X

BEARING (Ref #29)

29

Part #93315-32053-00

VIEW IN LIST

X

BEARING (Ref #29)

29

Part #93315-32053-00

VIEW IN LIST

X

BEARING (Ref #29)

29

Part #93315-32053-00

VIEW IN LIST

X

BEARING (Ref #29)

29

Part #93315-32053-00

VIEW IN LIST

X

COLLAR (Ref #30)

30

Part #90387-1412W-00

VIEW IN LIST

X

Rod, Connecting 1 (Ref #31)

31

Part #5CH-F217F-00-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #32)

32

Part #95607-12200-00

VIEW IN LIST

X

BOLT (Ref #33)

33

Part #90109-104G8-00

VIEW IN LIST

X

Шайба (Ref #34)

34

Part #90201-120A5-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #35)

35

Part #55K-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #35)

35

Part #55K-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #35)

35

Part #55K-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #35)

35

Part #55K-22129-00-00

VIEW IN LIST

X

Bearing, Cylindrical (Ref #36)

36

Part #93317-21746-00

VIEW IN LIST

X

Bearing, Cylindrical (Ref #36)

36

Part #93317-21746-00

VIEW IN LIST

X

Bearing, Cylindrical (Ref #36)

36

Part #93317-21746-00

VIEW IN LIST

X

Bearing, Cylindrical (Ref #36)

36

Part #93317-21746-00

VIEW IN LIST

X

COLLAR (Ref #37)

37

Part #90387-1212V-00

VIEW IN LIST

X

Nut, U Flange (Ref #38)

38

Part #956-07102-00-00

VIEW IN LIST

X

BOLT (Ref #39)

39

Part #90109-10453-00

VIEW IN LIST

X

Oil seal (Ref #40)

40

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #40)

40

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #40)

40

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #40)

40

Part #931-09170-71-00

VIEW IN LIST

X

COLLAR (Ref #41)

41

Part #90387-123Y4-00

VIEW IN LIST

X

BEARING (Ref #42)

42

Part #93315-31750-00

VIEW IN LIST

X

COLLAR (Ref #43)

43

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #43)

43

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #43)

43

Part #90387-128T7-00

VIEW IN LIST

X

COLLAR (Ref #43)

43

Part #90387-128T7-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #44)

44

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #44)

44

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #44)

44

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #44)

44

Part #3JE-22475-00-00

VIEW IN LIST

X

BEARING (Ref #45)

45

Part #93399-999T4-00

VIEW IN LIST

X

Case, Chain (Ref #46)

46

Part #4GV-F2311-00-00

VIEW IN LIST

X

Case, Chain (Ref #46)

46

Part #4GV-F2311-00-00

VIEW IN LIST

X

Case, Chain (Ref #46)

46

Part #4GV-F2311-00-00

VIEW IN LIST

X

Case, Chain (Ref #46)

46

Part #4GV-F2311-00-00

VIEW IN LIST

X

BOLT (Ref #47)

47

Part #9701M-06016-00

VIEW IN LIST

X

Washer, Plate (Ref #48)

48

Part #9290M-06100-00

VIEW IN LIST

X

COLLAR (Ref #49)

49

Part #90387-062M9-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #50)

50

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #50)

50

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #50)

50

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #50)

50

Part #937-00060-05-00

VIEW IN LIST

X

COVER, UPPER CASING (Ref #51)

51

Part #3XJ-22355-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #52)

52

Part #98707-04010-00

VIEW IN LIST

X

COVER (Ref #54)

54

Part #3LD-2219X-01-00

VIEW IN LIST

X

COVER (Ref #54)

54

Part #3LD-2219X-01-00

VIEW IN LIST

X

COVER (Ref #54)

54

Part #3LD-2219X-01-00

VIEW IN LIST

X

COVER (Ref #54)

54

Part #3LD-2219X-01-00

VIEW IN LIST

X

Washer, Plate (Ref #55)

55

Part #9290L-06600-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5CH-F2110-00-00

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93317-32231-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93317-22237-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93317-32231-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90380-22111-00

  Цельная втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93106-22019-00

  Oil Seal (Dc 22-28-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93342-22208-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93108-35004-00

  Oil Seal (35-41-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3R4-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1VJ-22123-00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90380-16127-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  156-22127-00-00

  Shim (0.3T)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4GV-F2151-00-00

  Отбойник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4GV-F2156-00-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  92995-06100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  9290L-06100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 92995-06100-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90185-14070-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90201-15238-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  1VJ-22141-00-00

  Вал, поворотный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3XP-22199-03-00

  Поддержка цепи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  3JD-22147-00-00

  Защита

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  3JD-22128-00-00

  Крышка упорная 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9701L-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90185-06830-00

  Nut, Self-Locking

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90185-06837-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90185-06837-00

  Nut, Self-Locking

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90151-06805-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95024-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  5CH-F217A-00-00

  Реле

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90109-104G9-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90201-142M6-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90201-14222-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-142M6-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-147G7-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  93109-20076-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93315-32053-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90387-1412W-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  5CH-F217F-00-00

  Rod, Connecting 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  95607-12200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90109-104G8-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90201-120A5-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  55K-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  23X-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Replaced by 55K-22129-00-00 Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  93317-21746-00

  Bearing, Cylindrical

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90387-1212V-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  956-07102-00-00

  Nut, U Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90109-10453-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90109-10554-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90109-10453-00 Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  931-09170-71-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90387-123Y4-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  93315-31750-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90387-128T7-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  3JE-22475-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  93399-999T4-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  4GV-F2311-00-00

  Case, Chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  9701M-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  9290M-06100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  90387-062M9-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  937-00060-05-00

  Ниппель консистентной смазки

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  3XJ-22355-00-00

  COVER, UPPER CASING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90151-04048-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98707-04010-00 Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  98707-04010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  3LD-2219X-01-00

  COVER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 55

  Артикул:

  9290L-06600-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
