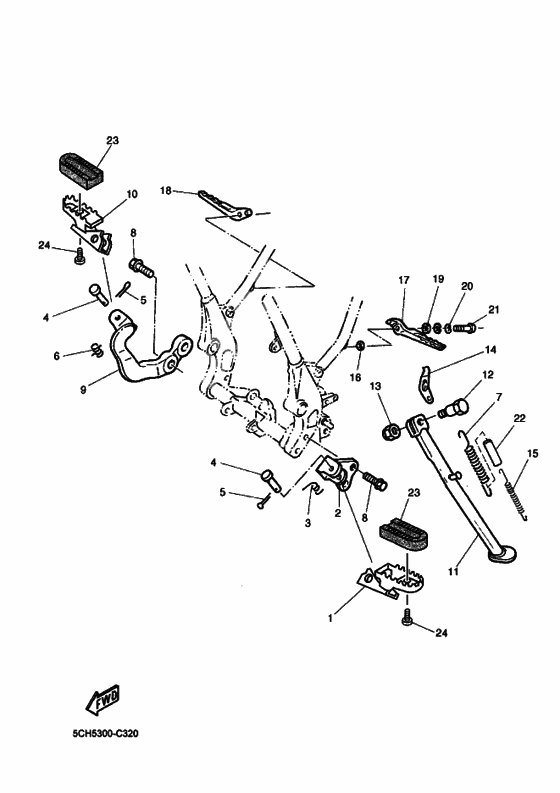

Support & repose pied

Support & repose pied

X

Footrest 1 (Ref #1)

1

Part #3LD-27411-10-00

VIEW IN LIST

X

Кронштейн подножки 1 (Ref #2)

2

Part #5CH-F7412-10-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-28777-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

Пружина натяжения (Ref #7)

7

Part #90506-32845-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #958-17100-30-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #958-17100-30-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #958-17100-30-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #958-17100-30-00

VIEW IN LIST

X

Кронштейн подножки 2 (Ref #9)

9

Part #5CH-F7422-00-00

VIEW IN LIST

X

Footrest 2 (Ref #10)

10

Part #3LD-27421-10-00

VIEW IN LIST

X

Stand, Side (Ref #11)

11

Part #5CH-F7311-10-00

VIEW IN LIST

X

Screw, With Washer (Ref #12)

12

Part #90105-12616-00

VIEW IN LIST

X

Nut, Self-Locking (Ref #13)

13

Part #901-85121-19-00

VIEW IN LIST

X

Соединение, боковое (Ref #14)

14

Part #4GV-F7315-10-00

VIEW IN LIST

X

Пружина натяжения (Ref #15)

15

Part #90506-20846-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-083P5-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #17)

17

Part #4GV-F7431-00-00

VIEW IN LIST

X

Footrest, Rear 2 (Ref #18)

18

Part #4GV-F7441-00-00

VIEW IN LIST

X

Washer, Plate (Ref #19)

19

Part #90201-108M3-00

VIEW IN LIST

X

Пружина компрессора (Ref #20)

20

Part #90504-18031-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #90109-085F5-00

VIEW IN LIST

X

Guide, Side Stand (Ref #22)

22

Part #4LW-F7351-00-00

VIEW IN LIST

X

Cover, Footrest (Ref #23)

23

Part #3LD-27413-00-00

VIEW IN LIST

X

Cover, Footrest (Ref #23)

23

Part #3LD-27413-00-00

VIEW IN LIST

X

Cover, Footrest (Ref #23)

23

Part #3LD-27413-00-00

VIEW IN LIST

X

Cover, Footrest (Ref #23)

23

Part #3LD-27413-00-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #91317-06010-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #91317-06010-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #91317-06010-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #91317-06010-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3LD-27411-01-00

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27411-10-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  3LD-27411-10-00

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5CH-F7412-10-00

  Кронштейн подножки 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90508-28777-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90240-10101-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91401-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90506-32845-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  958-17100-30-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95827-10030-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Replaced by 958-17100-30-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5CH-F7422-00-00

  Кронштейн подножки 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-27421-01-00

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27421-10-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3LD-27421-10-00

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5CH-F7311-10-00

  Stand, Side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90105-12616-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  901-85121-19-00

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4GV-F7315-10-00

  Соединение, боковое

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90506-20846-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-083P5-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  4GV-F7431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  4GV-F7441-00-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90201-108M3-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90504-18005-00

  Пружина компрессора

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90504-18031-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90504-18031-00

  Пружина компрессора

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90109-085F5-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  4LW-F7351-00-00

  Guide, Side Stand

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  3LD-27413-00-00

  Cover, Footrest

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91317-06010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
